Hallo Gemeinde,

stehe vor einem kleinen Problem. Ich möchte dieses rot/weiß gestreifte "Flatterband" (benutzt man für Absperrungen) außen spiralförmig um ein Rohr wickeln. Natürlich in Pro/E. Kann mir momentan noch nicht vorstellen wie ich nach dem ersten spiralförmigen (weißen) Schnitt die roten Segmente auf dem weißen Teil "Mustern" kann. Danke für jeden Tipp.

------------------
Gruß
Frank
[img]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ffabian1
Mitglied
Industriedesigner


Sehen Sie sich das Profil von ffabian1 an!   Senden Sie eine Private Message an ffabian1  Schreiben Sie einen Gästebucheintrag für ffabian1

Beiträge: 786
Registriert: 21.10.2002

erstellt am: 11. Dez. 2008 16:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für silberpfeil 10 Unities + Antwort hilfreich

Moin,

probiere doch einfach mal, einen Spiralschnitt mit entgegengesetztem Drehsinn
über deine erste weisse Spirale zu setzen.

Könnte klappen...

Schöne Grüße!

Felix

------------------
-->   X   <-- Hier Bohren für neuen Monitor

Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy313
Mitglied
Konstruktöör


Sehen Sie sich das Profil von Andy313 an!   Senden Sie eine Private Message an Andy313  Schreiben Sie einen Gästebucheintrag für Andy313

Beiträge: 212
Registriert: 10.02.2005

Solid Edge ST8 mit Revision Manager
Windows 7 64bit

erstellt am: 11. Dez. 2008 17:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für silberpfeil 10 Unities + Antwort hilfreich




Hy,
du kannst im Pro/E ja einzelne Flächen einfärben.
somit musst du nur irgendwie die Spirale in einzelne Flächen aufteilen.
das machst du am besten mit einem schnitt in die längsrichtung der Spirale.
ungefähr so: Spiralenschnitt.jpg

Gruss und schönen Abend
Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ffabian1
Mitglied
Industriedesigner


Sehen Sie sich das Profil von ffabian1 an!   Senden Sie eine Private Message an ffabian1  Schreiben Sie einen Gästebucheintrag für ffabian1

Beiträge: 786
Registriert: 21.10.2002

erstellt am: 11. Dez. 2008 17:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für silberpfeil 10 Unities + Antwort hilfreich

Moin Andy,

das wird wahrscheinlich nichts werden, da die einzelnen Flächenstücke
nach deinem Schnitt vermutlich immernoch als eine zusammenhängende Geometrie
geführt werden. Zumindest bei der Farbzuordnung.

Schöne Grüße!

Felix

------------------
-->   X   <-- Hier Bohren für neuen Monitor

Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wyndorps
Ehrenmitglied V.I.P. h.c.
Ingenieur



Sehen Sie sich das Profil von Wyndorps an!   Senden Sie eine Private Message an Wyndorps  Schreiben Sie einen Gästebucheintrag für Wyndorps

Beiträge: 4586
Registriert: 21.07.2005

Creo 10
Genius Tools 10.0
Windchill 12.0.2.0

erstellt am: 11. Dez. 2008 18:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für silberpfeil 10 Unities + Antwort hilfreich




Wo ist Pro/Blem?
Einfach ein Mapping und fettisch ischt.

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
silberpfeil
Mitglied
Dipl.Ing. Maschinenbau


Sehen Sie sich das Profil von silberpfeil an!   Senden Sie eine Private Message an silberpfeil  Schreiben Sie einen Gästebucheintrag für silberpfeil

Beiträge: 317
Registriert: 26.03.2003

erstellt am: 12. Dez. 2008 12:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für eure Tipps,

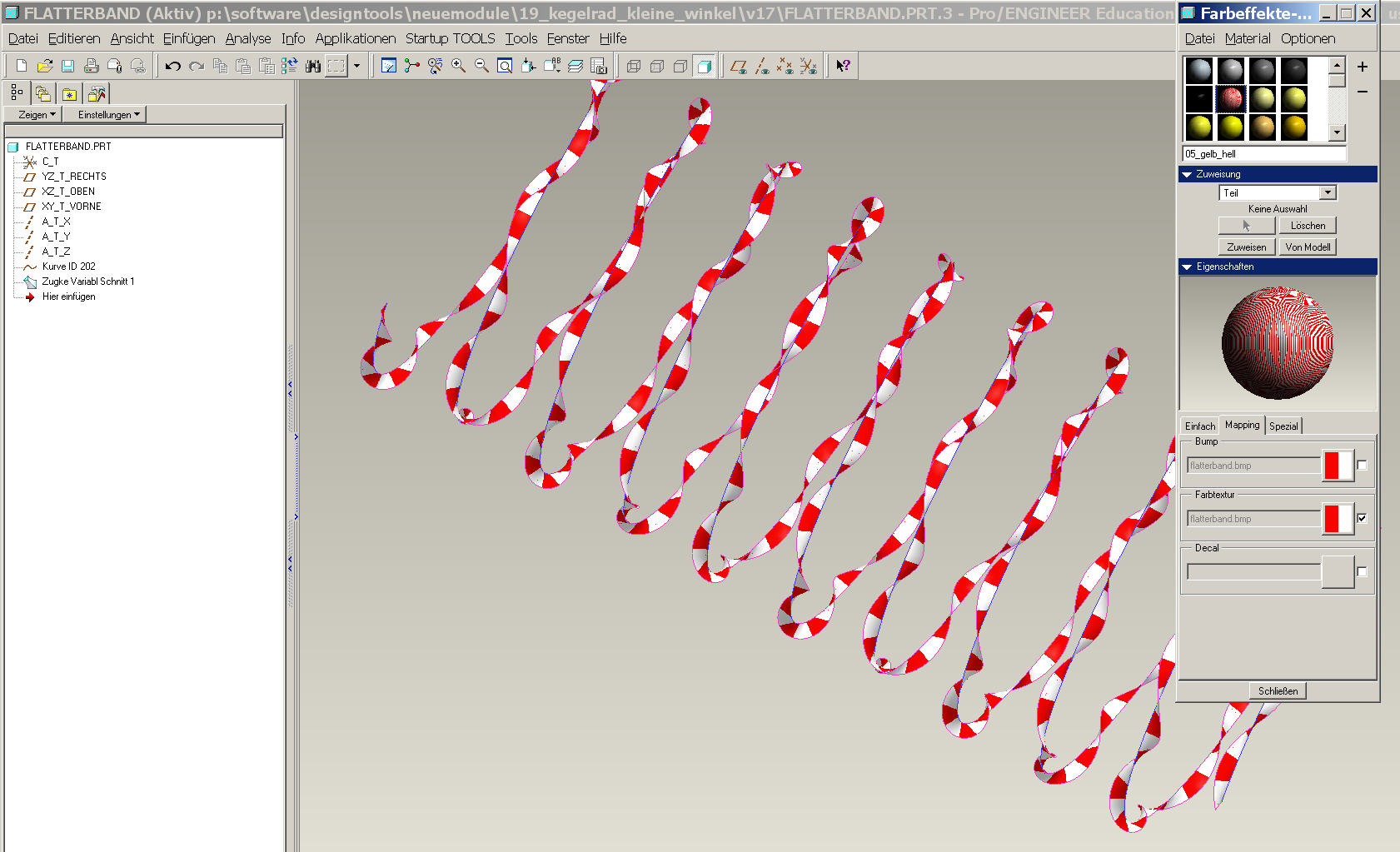

mit Mapping hat es geklappt.

------------------
Gruß
Frank
[img]
