Hallo Prö-Spezies,
wie kann ich eine Achse außerhalb des Bauteils definieren, deren Abstände von zwei weiteren Achsen bestimmt wird?
Hintergrund:

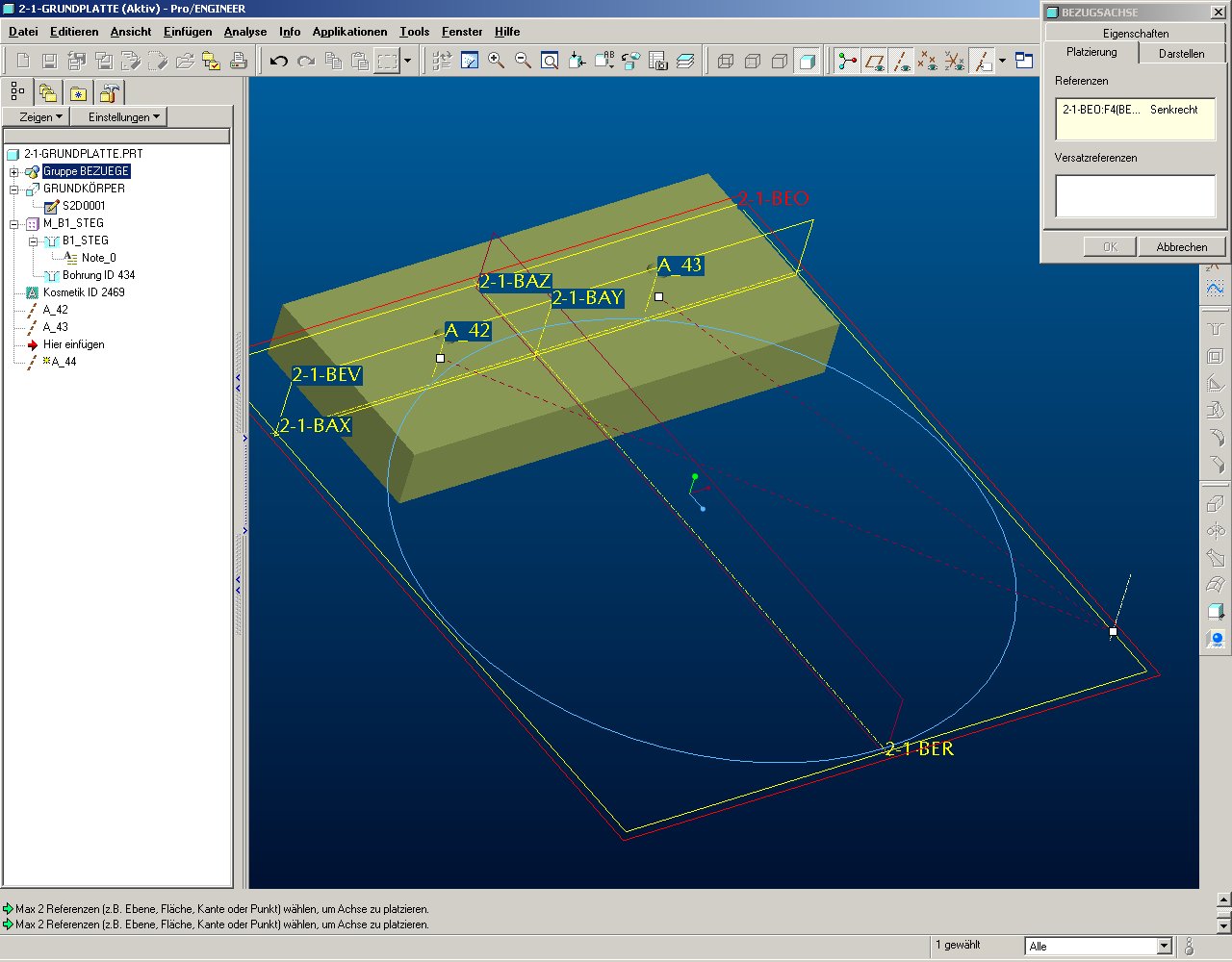

Der Quader (Siehe Grafik) soll in einer Zentrifuge befestigt werden. Die beiden Bohrungen dienen zur Aufnahme des Probanden. Diese liegen auf einen definierten Durchmesser (siehe hellblaue Skizze). Jetzt möchte ich gern an der theoretischen Rotationsachse eine Achse/Punkt haben, damit ich diese Quader in meine Baugruppe einfügen kann.

1. ich habe eine Achse senkrecht zur hor. Ebene. Wenn ich die Abstände zu den Bohrungen (A-42/43) gleiche Länge setze, wäre das OK. Leider kann die erzeugte Achse nicht zu anderen Achsen bemaßt werden, richtig?

2. ich habe eine Skizze (Kreis) auf die Horizontale gelegt. Bezug vert. Ebene und Punkt auf beiden Bohrungsachsen. So da liegt er nun mein Rotationskreis. leider kann ich der Skizze keine Achse/Punkt einfügen. Also auch nicht die Lösung.

3. Wäre schön wenn jemand noch eine weitere Idee hätte....

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalle_ok
Mitglied



Sehen Sie sich das Profil von kalle_ok an!   Senden Sie eine Private Message an kalle_ok  Schreiben Sie einen Gästebucheintrag für kalle_ok

Beiträge: 1164
Registriert: 01.03.2002

WF2: M250

erstellt am: 24. Aug. 2007 10:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich


...Stichwort "Bruchansicht" auf der Zeichnung.

Kalle_ok

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tarsobar
Mitglied
Konstrukteur


Sehen Sie sich das Profil von tarsobar an!   Senden Sie eine Private Message an tarsobar  Schreiben Sie einen Gästebucheintrag für tarsobar

Beiträge: 240
Registriert: 04.02.2002

erstellt am: 24. Aug. 2007 10:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Moin!

zu 2: Ganz einfach: Skizze -> Achsenpunkt -> Fertig

Gruß

T.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael 18111968
Moderator
F&E & CAD




Sehen Sie sich das Profil von Michael 18111968 an!   Senden Sie eine Private Message an Michael 18111968  Schreiben Sie einen Gästebucheintrag für Michael 18111968

Beiträge: 4893
Registriert: 25.07.2002

Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2

erstellt am: 24. Aug. 2007 11:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von tarsobar:
zu 2: Ganz einfach: Skizze -> Achsenpunkt -> Fertig

Das wäre wohl zu einfach, oder? Das geht hier leider nicht.

Einen Achsenpunkt kann man nur einfügen, wenn die Skizze ein Profil erzeugt, das ist hier nicht der Fall.
In einer über "Einfügen / Kosmetik / Skizze" erzeugten Skizze ist "Achsenpunkt" leider ausgegraut...

Eine Möglichkeit wäre ein Profil-KE zu missbrauchen und da Deine Hilfsgeometrie und die Achse über Achsenpunkt zu erzeugen, was besseres ist mir auf die Schnelle auch nicht eingefallen...

Ach ja: Man kann Achsen sehr wohl als Referenz zum Erzeugen einer Achse nehmen, aber dann müssen sie rechtwinklig zur neuen Achse stehen und nicht wie hier parallel...

------------------
Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!
(Truman Burbank in "Die Truman-Show") Viele Grüße aus dem Raum Heilbronn, Michael.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flavus
Mitglied
Techniker+Familienerhalter


Sehen Sie sich das Profil von flavus an!   Senden Sie eine Private Message an flavus  Schreiben Sie einen Gästebucheintrag für flavus

Beiträge: 1378
Registriert: 09.04.2005

ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(

erstellt am: 28. Aug. 2007 10:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Mir ist einiges nicht klar:
Warum Skizze als Kosmetik? Als "normale" Skizze kann man ja Punkte und Achsen darauf referenzieren!
Wie wird der Radius bestimmt? so wie du es beschreibst ist nur eine Position entlang einer Geraden definiert, aber kein bestimmter Abstand (=Radius) zu einer vorhandenen Achse.

------------------
http://www.fuhrmann.at/
