Thema: Teilschnitt geht zu weit (2462 mal gelesen)
|
klucky
Mitglied
Ingenieur
   Beiträge: 90
Registriert: 03.07.2004 Wildfire 3 M050
Notebook: Sony S4XP
|
erstellt am: 01. Apr. 2007 18:15  <-- editieren / zitieren -->   Unities abgeben:

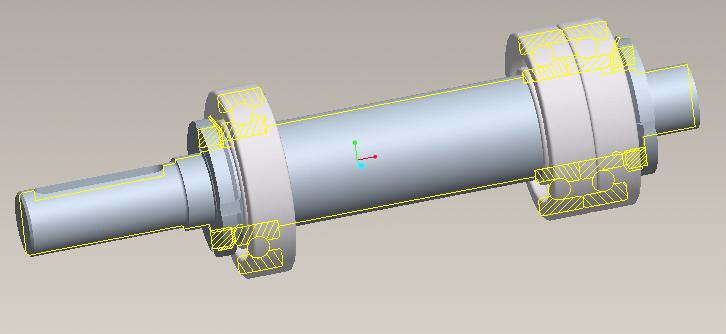

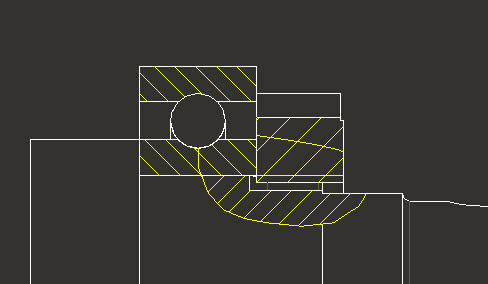

Hallo! Ich habe bei einer Welle Probleme mit der Schraffur gehabt und wollte jetzt gerne so wie es mir empfohlen wurde einen Teilschnitt bei der Welle machen. Leider wird bei dem Teilschnitt nicht nur die welle geschnitten, stattdessen werden auch alle Teile drumrum und auch die die in der Nut der Welle liegen weggeschnitten. Wie bekomme ich das hin das nur die Welle geschnitten wird und die anderen schon vorher geschnittenen Teile komplett bleiben. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tvd
Mitglied
Konstrukteur
Beiträge: 960
Registriert: 15.09.2005 Creo 4.0 ... was ein Schrott...
|
erstellt am: 01. Apr. 2007 19:25 <-- editieren / zitieren --> Unities abgeben: Nur für klucky
Da das ganze bei mir über nen Mapkey funkt und ich noch auf WF2 bin probier ich jetzt mal das nötige so zusammen zu kratzen. Vielleicht gehts ja auch noch in WF3 so?!? Schraffur=>RMT=>Editieren=>Ausschliessen (Komonenten mit "nächste" durchklicken)
Danach Regenerieren nicht vergessen! Gruß
Stefan P.S.: Alle Angaben ohne Gewähr!!!  ------------------
Auch der richtige Weg kann in die falsche Richtung führen... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klucky
Mitglied
Ingenieur
Beiträge: 90
Registriert: 03.07.2004 Wildfire 3 M050
Notebook: Sony S4XP
|
erstellt am: 01. Apr. 2007 20:31 <-- editieren / zitieren --> Unities abgeben:
Das habe ich ja im Prinzip schon gemacht. Schnitt 1 ist mein kompletter Schnitt und Schnitt 2 der Teilschnitt der nur im Bereich der Nut sein soll. In dem habe ich die anderen Komponenten garnicht drin.  MFG Klucky Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klucky
Mitglied
Ingenieur
Beiträge: 90
Registriert: 03.07.2004 Wildfire 3 M050
Notebook: Sony S4XP
|
erstellt am: 02. Apr. 2007 23:06 <-- editieren / zitieren --> Unities abgeben:

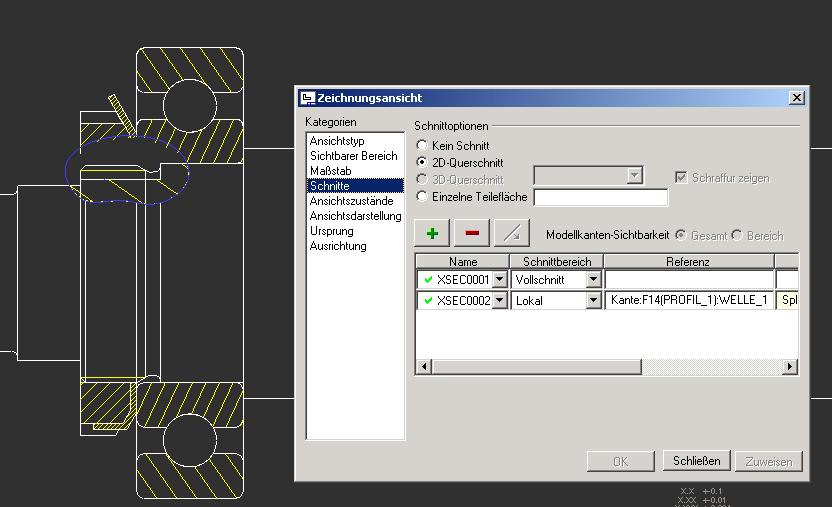

Hier nochmal ein Bild wie genau ich die schnitte definiert habe. Hoffe das mir damit vllt wer helfen kann. Kann das vllt auch daran liegen das ich eine Materialdurchdringung zwischen dem Gewinde der Welle und der Nutmutter habe? Aber das muss ja eigentlich so sein . Wie kommts denn das von 120 Leuten die hier reingeguckt haben nur einer eine Idee hatte  kann es sein das das was ich machen möchte mit den mitteln von proe einfach nicht möglich ist? Irgendwie finde ich den Zeichnungsmodus wenn es an Schnittansichten geht mehr mehr als unzureichend wenn es nicht noch irgendwo einen "geheimen knopf" gibt . [Diese Nachricht wurde von klucky am 03. Apr. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D_A
Mitglied
Staatl. gepr. Techniker
Beiträge: 128
Registriert: 25.07.2006 Windows XP
XEON CPU
3,39 GHz
2 GB RAM<P>CAD / PDM / ERP:
Pro/Engineer Wildfire 4.0
Wochenversion M191
ProFile V8.3
InforCom
|
erstellt am: 03. Apr. 2007 07:20 <-- editieren / zitieren --> Unities abgeben: Nur für klucky
Guten Morgen, Klucky! jetzt wo du das Bild reingestellt hast, sehe ich in dem Schnittoptionen-Fenster die Option >Einzelne Teilefläche<...schon mal damit versucht? Oder andersrum versuchen-erst den Lokalen Schnitt definieren, und dann den Vollschnitt. Hab jetzt (noch) kein ProE zur Hand... Gruß Danny Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyndorps
Ehrenmitglied V.I.P. h.c.
Ingenieur
Beiträge: 4586
Registriert: 21.07.2005
|
erstellt am: 03. Apr. 2007 09:33 <-- editieren / zitieren --> Unities abgeben: Nur für klucky
Zitat:
Original erstellt von klucky:
...Wie kommts denn das von 120 Leuten die hier reingeguckt haben nur einer eine Idee hatte kann es sein das das was ich machen möchte mit den mitteln von proe einfach nicht möglich ist?
Immer schön locker belieben. Viele lesen, aber wenige verstehen, noch weniger antworten und davon sind dann nicht alle wirklich qualifiziert. Das Tolle ist, dass es diese Forum in der gegebenen Qualität gibt. Einen Anspruch auf Antworten in Menge und Güte kann man daraus nicht ableiten. Zur Sache:
Der Fehler liegt meiner Ansicht nach in der falschen, da nur teilweisen Schnittdefinition im 3D (siehe Ihr schnit2.jpg). Ich mache es folgendermaßen:
In der Baugruppe werden 2 identische vollständige Querschnitte erzeugt (A)und (B).
In der Zeichnung dann die gesamte Ansicht als Vollschnitt auf (A).
In derselben Ansicht einen 2. lokalen Schnitt auf (B) mit entsprechendem Spline erzeugen.So funktioniert es bei mir problemlos.
------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist." (Stanislaw Jerzy Lec) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TheWave
Mitglied
Beiträge: 9
Registriert: 22.06.2007 WF2/M150
Windows XP Pro/SP2
Intel Pentium 4 2.93GHz
512 MB RAM
|
erstellt am: 23. Aug. 2007 07:07 <-- editieren / zitieren --> Unities abgeben: Nur für klucky
Guten Morgen Zusammen, auf meiner Suche nach einer Loesung fuer einen Ausbruch in einer Welle bin ich auf diese Diskussion gestossen. Eigentlich finde ich die Loesung ja sehr schoen, nur was mich daran noch stoert ist, dass man den Spline in den beiden anderen Bauteilen (das Lager und die Wellenmutter) noch sehen kann. Gibt es eine Moeglichkeit diesen nur in der Welle anzeigen zu lassen? schon mal vielen Dank Tobi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
