Hallo alle zusammen. bin hier nun neu hier und habe einige Fragen zu dem Modellieren eines Stents. Falls jemand nicht weis was das ist, dann hier kurze Erläuterung. Stent ist eine Gefäßstütze, die dazu dient eine Aterie im menschlichen Körper offen zu halten, falls diese durch diverse Krankheiten sich verschließt. Ein Stent ist im Prinzip ein dünnes gitterartiges Rohr.
Für ein Projekt möchte ich gerne so etwas mithilfe Pro E Wildfire2.0 erstellen. Habe diverse Versuche versucht leider ohne Erfolg. Hatte zu Beginn damit angefangen, über die Option eine bestimmte Skizze um ein Rohr zu wickeln, so dass die auf der Skizze skizzierten Strukturen auf dem Rohr entfernt werden, so dass hier durch das Rohr gitterartig wird. Zwar wird die Skizze um das Rohr gewickelt, jedoch sobald ich den Materialschnitt mache, wird der Materialschnitt nur in einer Ebene durchgeführt, und nicht um das ganze Rohr. Zweite Option war ein Blech zu einem Rohr zu biegen. Leider hier das Problem, das ich keine 360°-Biegung ansetzten kann. Das Programm nimmt nur 355,5° an. Hierdurch bleibt somit eine Lücke vorhanden.
Habe davon mal gehört das man ein Rohr erstellen kann und dann einen "Nullschnitt" einfügen kann. Hierdurch soll es möglich sein das Rohr zu einem Blech abzuwickeln und dann auf dem Blech die gewünschte Gitterstruktur einzuzeichnen (gewünschter Materialschnitt) und dieses Blech wieder zurück zu biegen zu einem Rohr. Nur habe ich diverses versucht und bin darin gescheitert das das Programm nur Bleche zurückbiegen kann die nicht 360° beinhalten.

Kann mir jemand dazu einen Tipp/Ratschlag geben, wie man das Problem lössen kann???

Gruß
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab keine Ahnung von WF2, aber als geübter Erfinder würde ich die Lücke mit einer Extrusion oder Drehung schließen

BTW: Die DIVA kennt das gleiche "Problem, läßt aber 359,99° zu

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stefan,

als erstes der Hinweis Deine Systeminfos auszufüllen. Das erleichtert die Hilfe.

Nun zu Deinem Problem. Wege Dein "Gitter" zu modelieren gibt es sicherlich viele. Als erstes fällt mir da spontan ein Rotationsmuster ein. Da ich aber nicht genau weiß, wie Dein Gitter aussehen soll, ist das nur eine aus dem Bauch herausgegebene Antwort.
Zu dem Rohr: Ist ja auch logisch, dass man mit Sheetmetal eine Lasche nicht 360° biegen kann. Wie soll denn das in der Praxis gemacht werden?

Vielleicht ist es sinnvoll, mal ein Bildchen einzustellen, damit man sieht, worauf Du hinauswillst.

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht stellst Du einfach mal ein Bildchen rein um zu Zeigen, wo die Problemstellen liegen
oder Du machst ein einfaches Beispiel und zippst die Pro/E Datei und lädst die Datei hoch
Achtung noch dazuschreiben ob StudentenVersion und welche Version

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Stefan,

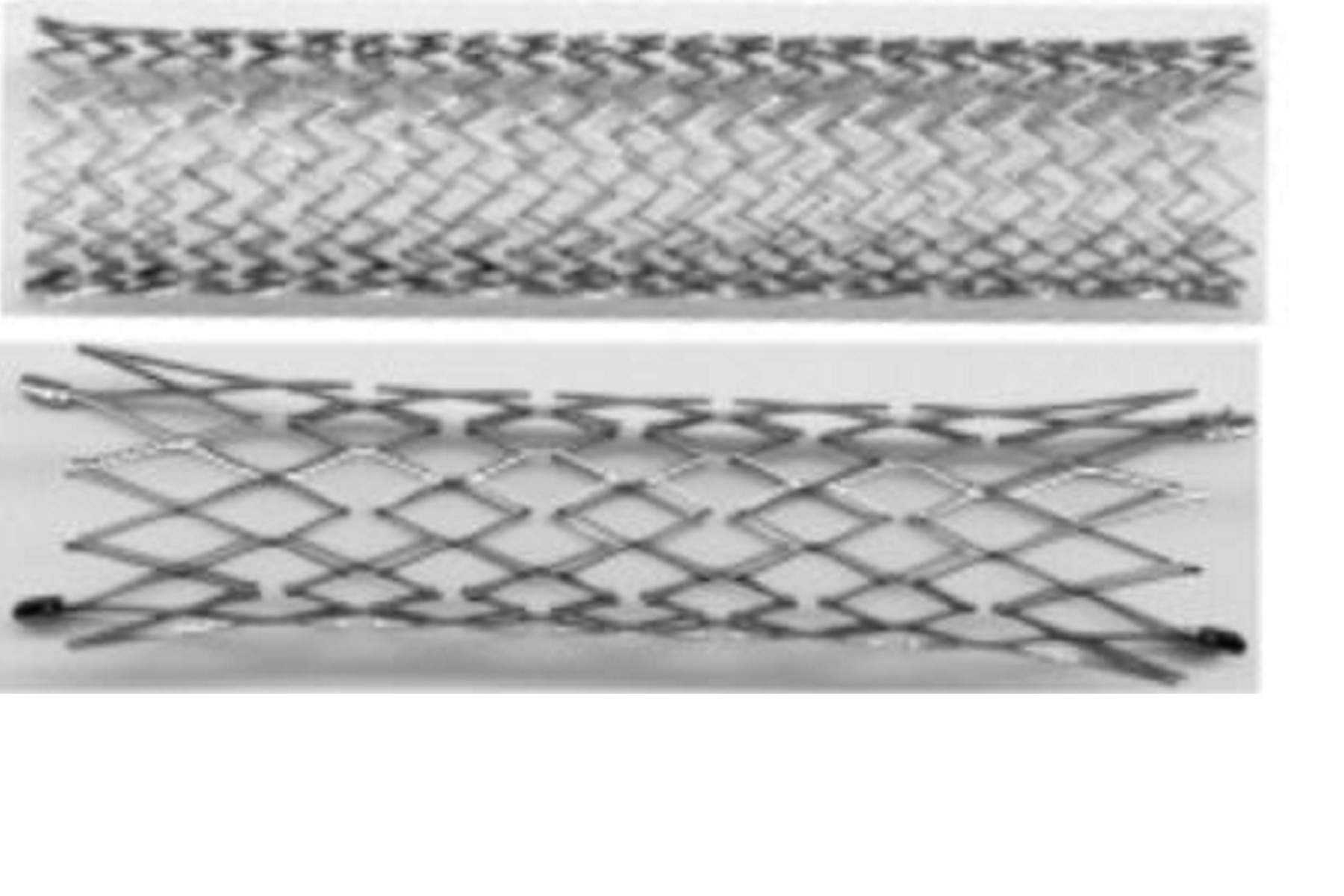

danke für di schnelle Antwort. Im Anhang zwei Bildchen von stents. Diese sind relativ symmetrisch (Gitterstruktur) aufgebaut. Nur leider den Stent den ich modellieren möchte hat kaum symmetriche Strukturen. Deshalb gehe ich mal davon aus, das mittels rotation etc. dies nicht möglich ist. Ich muss also zuvor nach Möglichkeit in einem Skizzirer die Struktur zeichnen.

MFG
SM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich würde versuchen das Gitter als Profil zu erstellen und dann mit dem Befehl und Spezial Ringbiegung zu dem Rohr biegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Vorschlag von j.sailer mit der Ringbiegung ist sicherlich der "einfachste" der Wege.
Du könntest auch Kurven auf das Rohr projezieren und dann wegschneiden.

Aber bei der Unsymmetrie, oha, viel Spaß!

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

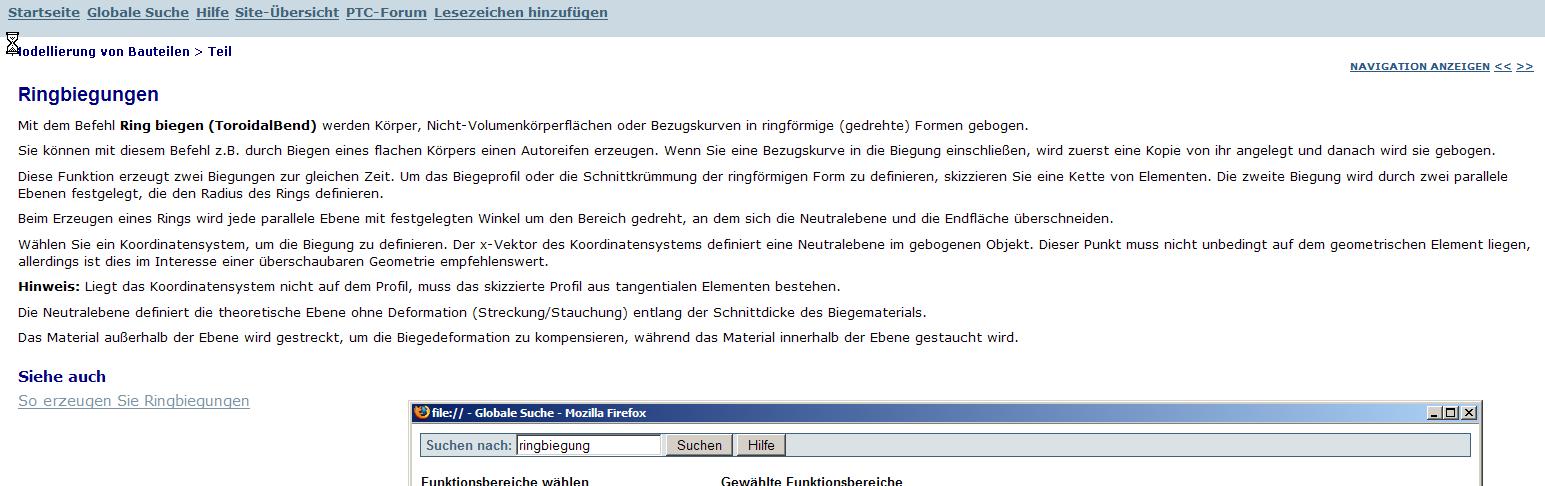

Gut, habe es versucht, auch mittels Anleitung von Proe. Nur leider ist mir Unklar, welches Koordinatensystem im Skizzierermodus verlangt wird. Auch wenn ich eins zusätzlich einfüge wird trotzdem nach einem verlangt.

Leider arbeite ich noch nicht so lange mit Proe.
SM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von S_M_:
Nur leider ist mir Unklar, welches Koordinatensystem im Skizzierermodus verlangt wird. Auch wenn ich eins zusätzlich einfüge wird trotzdem nach einem verlangt.

---

Das können wir auch nicht wissen, wenn Du uns nicht sagst, in welchem Konstruktionselement Du Dich befindest

Eine Steuerkurvenbiegung ist relativ einfach. Du erstellst Dir einen flachen Körper, welche die Maße des späteren Rohres hat. Dann skizzierst Du Dir das Rohr (Innen- oder Aussendurchmesser). Wählst die beiden Ebenen (müssen parallel sein) und fertig.

Wie ich das aber sehe, ist das Stent ja eher ein Gitter. Bildlich stelle ich mir hier einen Maschendrahtzaun vor. Das ist wohl sehr viel schwieriger zu modellieren.

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo stefan,

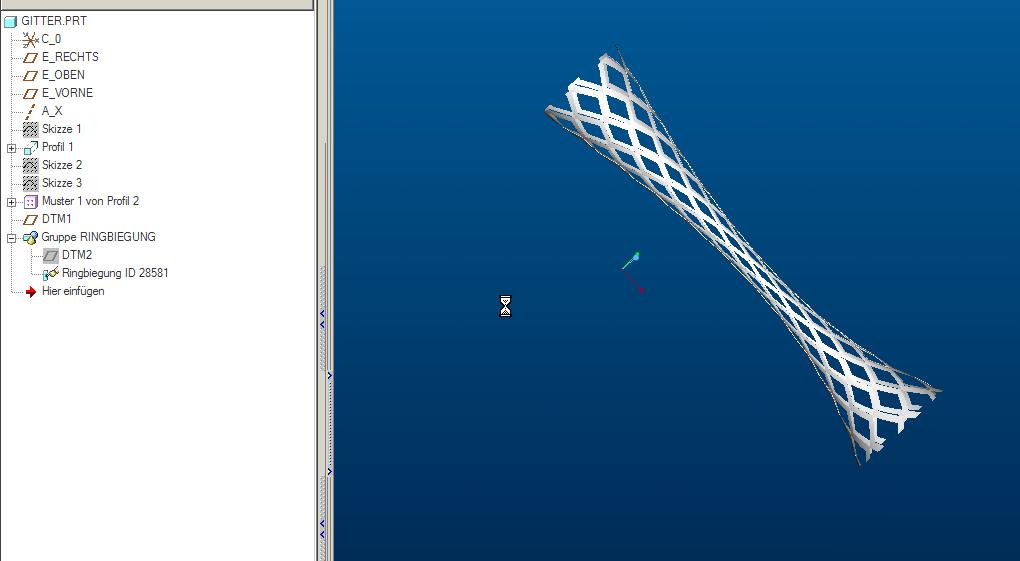

hier ist die Lösung im Anhang und die Anleitung findest du im KE-Baum. Ich habe auch mit Krümmen(Warp) herumprobiert. Aufgrund der Musterung ist das Arbeiten etwas verzögert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe mit Volumenkörper (Structure) begonnen.

Aber auch wenn dies alles klappen sollte, dann habe ich aber immer noch das Problem, dass es sich hier um ein gebogenes Elemnt handelt. Aber dieser Stent (richtig ist auch der Maschendrahtzaun, nur halt kommpliziertere Struktur) ist ein Volumenkörper.
Oder ist dieser Körper dann nach der Biegung vollständig geschlossen (360° Biegung) oder lappen die Enden dann nur aneinander?

Gruß
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke erstmal. Kannst dur mir eine kurze Beschreibung schicken, wie du da genau vorgegangen bist. Sehe es ja teils an dem Baum. Nur hatte schon zuvor ein paar Versuche gestartet nur leider ohne Erfolg. Hatte bisher mit der Option Ringbiegung noch nichts zu tun. Wenn man auf 360° biegt, ist es dann ein geschlossener Körper, oder lappen beider Biegeflächen aneinander???. Weil das ist sehr wichtig, weil sonst nützt mir diese Option leider nichts.

MFG
SM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stefan,
natürlich sieht es nicht so gut aus wie deine Originale. Aber wenn man sich ein bisschen mehr Mühe macht bei der Musterung kann man es ganz gut hinbekommen. Zur Ringbiegung. Versuche es zu erst ohne Muster. Problem ist, da es eine alte Funktion ist, die zu beschreiben schwierig ist,  empfehle die Online-Hilfe zu nehmen, um es selbst zu lernen. Wenn ich es dir so gebe, wirst du leider auch nicht schlauer sein als vorher, wenn Anpassungen notwendig sind. Wenn du es richtig anfängst, kannst du die Ringbiegung auch von Formgebung des Stents entkoppeln. Das Biegen des Stents habe ich über das Tool Krümmen(Warp durchgeführt).
