Ich muss eine Schraubfläche in ProE erstellen. Die Schraubfläche soll durch die Schraubung eines geschlossenes Profiles erreicht werden.

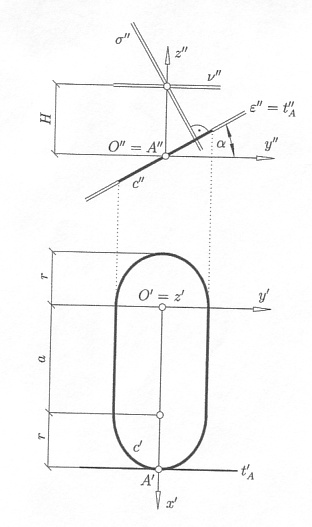

Ich habe eine Zeichnung angehängt, da es ziemlich schwer zu beschreiben ist. 'c' ist das Profil, 'z' die Schraubachse.

Das Problem ist, dass ich es nicht auf die Reihe bekomme, das zu schraubende Profil in der eingezeichneten Lage zu erzeugen (also dass die Schraublinie durch das Profil geht).

Bin für alle Tips dankbar!

[Diese Nachricht wurde von r_bites am 24. Feb. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

WILLKOMMEN HIER IM FORUM
wenn ich dich richtig verstanden habe...
ich würde senkrecht zu "z" eine ebene legen auf der ich dann meine bohrung incl. gewinde erstelle.
wenn die "z" achse parametergesteuert ist, kannst du die ebene auch mit der "ebene erstellen, winkel funktion steuern."

ich hoffe ich konnte dir helfen !

schönes wochenende

//andreas

------------------
Planung zum 4. CAD-Forum Stammtisch Saar

! GEWOHNHEIT !
Immer wieder behauptete Unwahrheiten werden nicht zu Wahrheiten, sondern, was schlimmer ist, zu
Gewohnheiten.

Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke erstmal!

Dass ist leider nicht so ganz, was ich meine...
Ich möchte mit der Funktion Helical Sweep eine Schraubfläche erstellen, indem ich, wie auf der Zeichnung dargestellt, ein Profil um eine Schraubachse drehen lasse. Die Schraubachse geht dabei durch das Profil.

Also wähle ich meine Bezugsebene, erledige das "Swp Profile", definiere den Pitch (Ganghöhe) doch dann kommt mein Problem: ProE lässt mich das zu rotierende Profil nur in die vorher definierte Bezugsebene legen. So kann man zwar wunderbar alle Möglichen Figuren konstruieren, doch nicht das, was ich gerne hätte.

Ich denke "Sweep Profile" müsste aber schon passen, aber vielleicht gibt's eine andere Funktion, die das ermöglicht?

Bin leider sehr unerfahren mit ProE, deswegen wäre eine so eien Art Step-By-Step Anleitung furchtbar nett

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

ich bin mir recht unsicher, ob ich dich richtig verstanden habe.

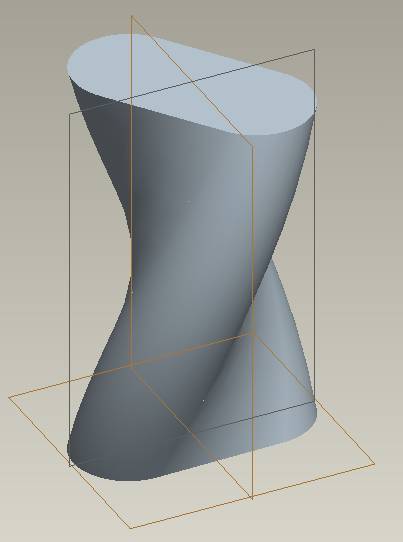

Meinst du so etwas wie auf dem Bild ?

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja genau. Die Grafik zeigt Grund und Aufriss des Profils, das um die Schraubachse z geschraubt werden soll.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

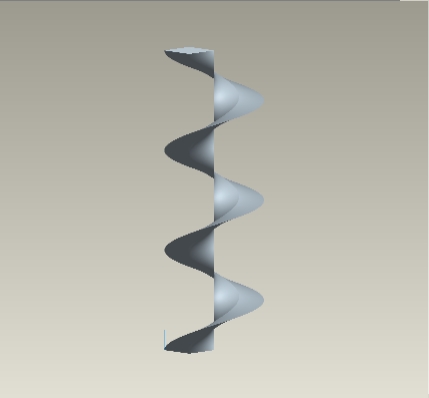

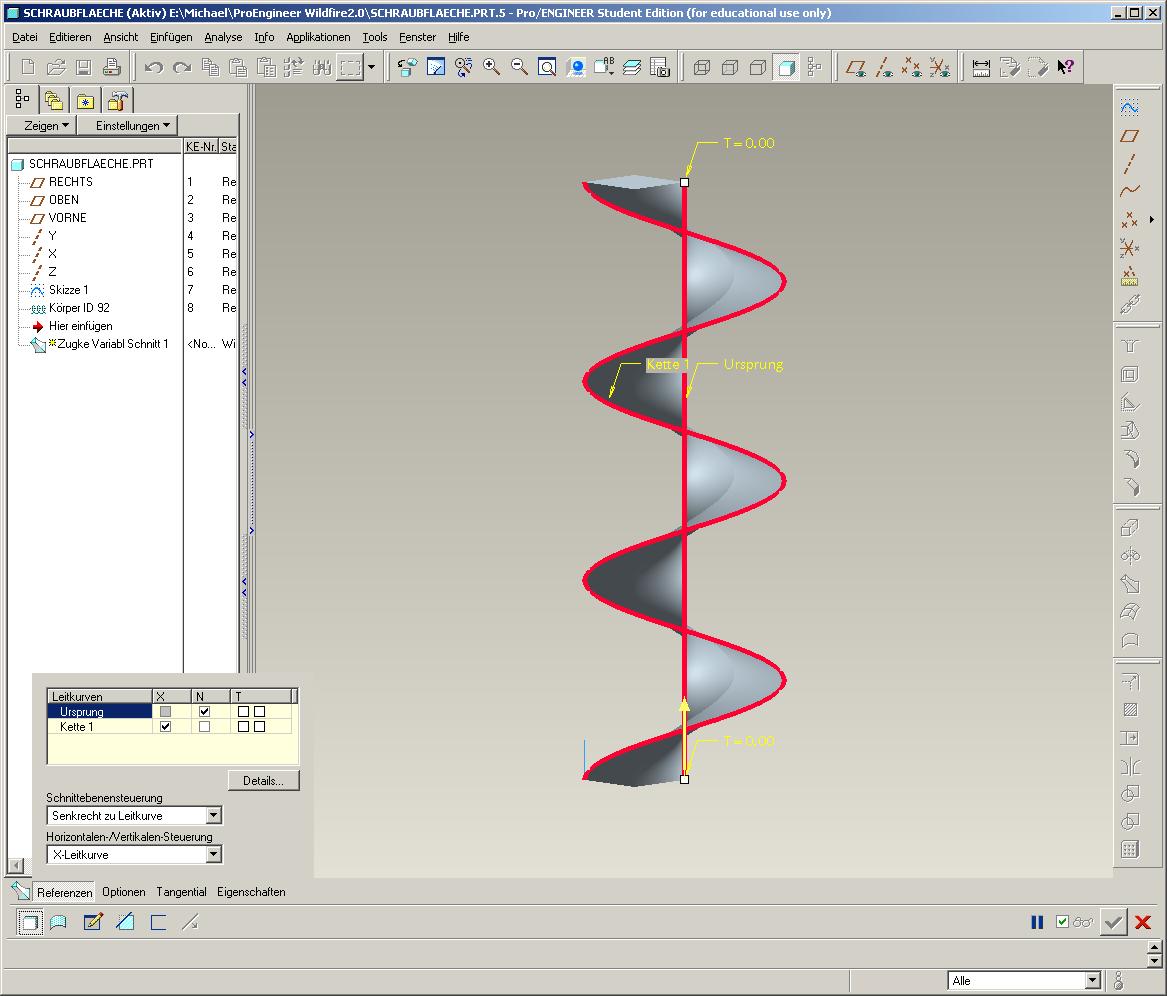

Kurvernkoerper.jpg ZugKEmitvariablemSchnitt.JPG ZugKEmitvariablemSchnitt.JPG

Hallo,

bin auch kein Experte aber habe einen ähnlichen Körper erreicht.
Ich würde mir mit Hilfe eines Körpers geschraubte Leitkurven erzeugen.
Dann kommt es darauf an, ob Deine Skizze senkrecht zur Leitkurve (Schraubrichtung)stehen soll. Dann funktionierts vermutlich mit dem Zug KE mit Variablem Schnitt.

Wenn die Skizze wie bei Dir gezeigt nicht senkrecht zur Schraubrichtung steht, musst Du sie evtl. projezieren oder versuche es auch wieder mit der wie oben beschriebenen leitkurven und mach einen einfachen gezogenen Körper.

Würde sagen, das hängt von der erforderlichen genauigkeit ab.

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

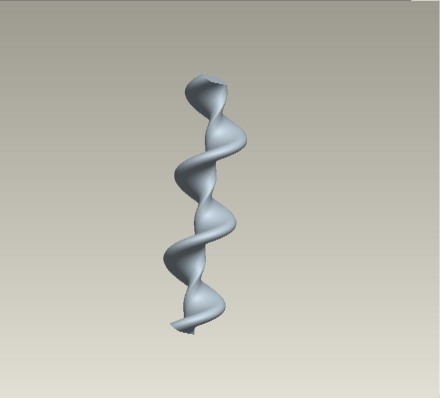

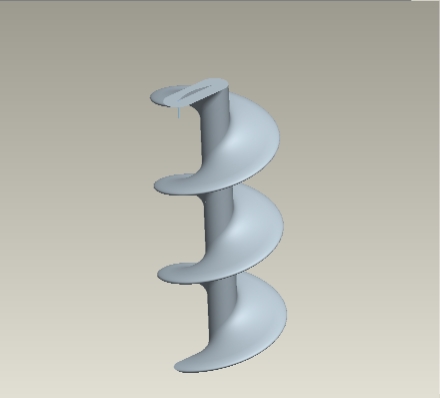

senkrecht.jpg einfachesZugKE.jpg

ups, jetzt hab ich versehentlich die jpgs der Ergebnisse vergessen

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von rjordan:
Hallo,

ich bin mir recht unsicher, ob ich dich richtig verstanden habe.
Meinst du so etwas wie auf dem Bild ?

---

Jetzt hab ich erst den Anhang gesehen
Genau so etwas meine ich (nur halt so asymetrisch), wie funktioniert das?

@Schmare
Danke für die Mühe! Das Element sollte jedoch mit Helical Sweep oder einer ähnlichen Funktion zur Erstellung von Schraubflächen erstellt werden, das ZugKE ist hier nicht gedacht...
Ich habe kurz mal zugesehen, wie es gemacht wird, kann mich leider an die Konstruktionschritte nicht mehr erinnern. Soweit ich das mitgekriegt habe, ist es nicht so schwer, die Kunst ist nur, das Profil durch die Schraubachse zu legen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo r_bites,

grundsätzlich würde es gehen, aber bei einem Spiralkörper skizzierst du den Schnitt senkrecht zur Tangente eines Zylinders.Du willst ja aber um einen bestimmten Winkel den Schnitt neigen. Das geht so nicht.

Du könntest eine Spiralkurve erzeugen und dann senkrecht zur Kurve deinen Schnitt ziehen.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke erstmal Danke für alle Antworten!

Ich hab mich jetzt zwei Tage gespielt und eure Tipps versucht anzuwenden... Ich krieg's einfach nicht hin
Ich muss das Ding nämlich morgen abgeben (Uni, ein kleiner Teil einer Übung), und wenn ich das nicht bald auf die Reihe krige, hab' ich echt ein Problem. Eigentlich müsste es mit Helical Sweep (auf Deutsch: Spiralförmiges Zug-Ke) funktionieren, weil es das Einzige war, dass wir behandelt haben.

Also, ein verzweifelter Appell: Wenn ihr wisst, wie das zu lösen ist, helft einem überarbeitetem Studiosi mit einer Schritt-für-Schritt Anleitung aus der Patsche

Danke!

[Diese Nachricht wurde von r_bites am 26. Feb. 2006 editiert.]

[Diese Nachricht wurde von r_bites am 26. Feb. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,
@ r_bites wäre es in Deinem Fall nicht am einfachsten die Grundkontur zu skizzieren und diese dann mittels trajpar um den gewünschten Betrag entlang einer Kurve rotierern zu lassen.

gruß cadruso

[Diese Nachricht wurde von cadruso am 26. Feb. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadruso:
Moin,
@ r_bites wäre es in Deinem Fall nicht am einfachsten die Grundkontur zu skizzieren und diese dann mittels trajpar um den gewünschten Betrag entlang einer Kurve rotierern zu lassen.

gruß cadruso
[Diese Nachricht wurde von cadruso am 26. Feb. 2006 editiert.]

---

Klingt gut, nur wie mache ich das genau (Menüpunkte etc.)? Ich habe mit ProE noch nicht gearbeitet, wir haben im Zuge der Übung nur kurz mal reingeschnuppert. Das ist leider zuwenig um bei dem mächtigen Programm nicht bei den grundlegensten Aufgaben einen Nervenzusammenbruch zu bekommen...

[Diese Nachricht wurde von r_bites am 26. Feb. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ziehkoerper.zip

Hallo r_bites,

anbei ein doc.zip, da die Bastelarbeit sonst den Ramen sprengt.
Hoffe du kannst mit der Anleitung was anfangen, und `s hilft.

Ich schau später noch mal rein.

Ps: anders konnte ich die Thematik nicht regeln.
Bin auch kein Meister, aber es übt

Gruß,

neuer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab's jetzt hingekriegt, ich glaube, das Ergebnis dürfte passen. Die Anleitungen waren alles tolle Hilfen, danke vielmals!!
