Thema: dreieckiges Gewinde (11814 mal gelesen)
|
maniac Mitglied Konstrukteur
Beiträge: 47 Registriert: 15.09.2004 WF2 M140 XP SP2 3,6 GHz 3 GB Ram Quaddro FX 3400
|
erstellt am: 09. Aug. 2005 13:06 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, Habe schon gesucht, aber nicht das richtige gefunden, sry. Habe folgendes Problem: Ich soll/möchte wenn möglich eine Schraube mit leicht dreieckiger Form sowie dreieckigem Gewinde im Part visualisieren. Das Gewinde entspricht ansonsten einem Normgewinde. Ist es evtl. möglich das Gewinde über eine Fläche zu steuern?? Für Ideen bin ich dankbar, oder die Meldung, dass es nicht möglich ist. mfg Florian
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael 18111968 Moderator F&E & CAD
Beiträge: 4893 Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012) PDMLink 9.1 M050 NVIDIA Quadro FX 1700 Intel DualCore E8400 / 8GB WinXP 64 Prof. SP2
|
erstellt am: 09. Aug. 2005 13:16 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
Ich würde es mit einem "normalem" Gewinde versuchen und danach die Schraube zum Dreieck schneiden, das sollte funktionieren, oder? Oder willst Du etwa die Gewindegänge einzeln sehen? Geht aber ähnlich: Gewinde schneiden (Forumssuche), dann Schraubenschaft schneiden. ------------------ Viele Grüße aus Heilbronn & Umgebung, Michael. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur
Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 09. Aug. 2005 13:21 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
Hallo, was meinst du mit dreieckig ? Eine konisches Gewinde oder ein dreieckiger Gewindegang. ? Das Normgewinde ist ja mit dreieckigem Gewindegang, allerdings leicht verrundet. Wenn man das Gewinde auskonstruieren will, macht man dies grundsätzlich mit einem spiralförmigen MatSchnitt. Sonst mal nach Spirale suchen lassen. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
maniac Mitglied Konstrukteur
Beiträge: 47 Registriert: 15.09.2004 WF2 M140 XP SP2 3,6 GHz 3 GB Ram Quaddro FX 3400
|
erstellt am: 09. Aug. 2005 14:14 <-- editieren / zitieren --> Unities abgeben:

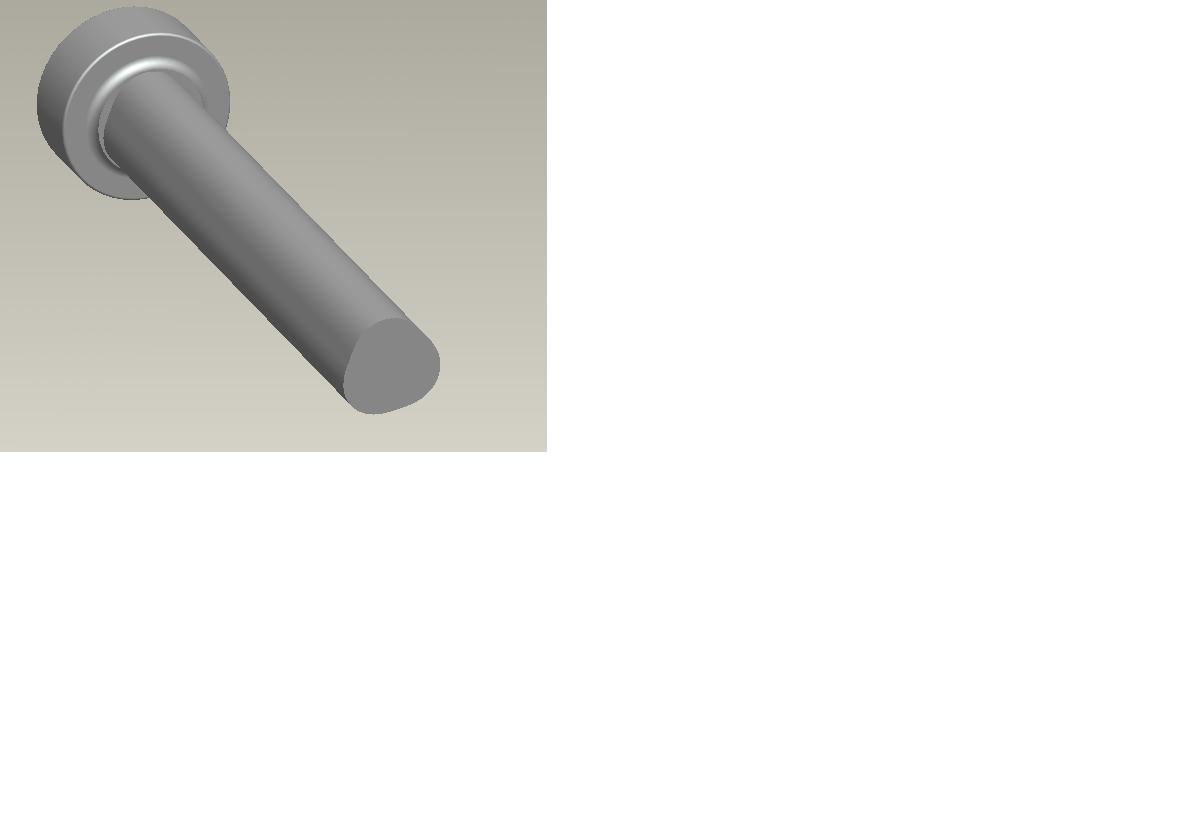

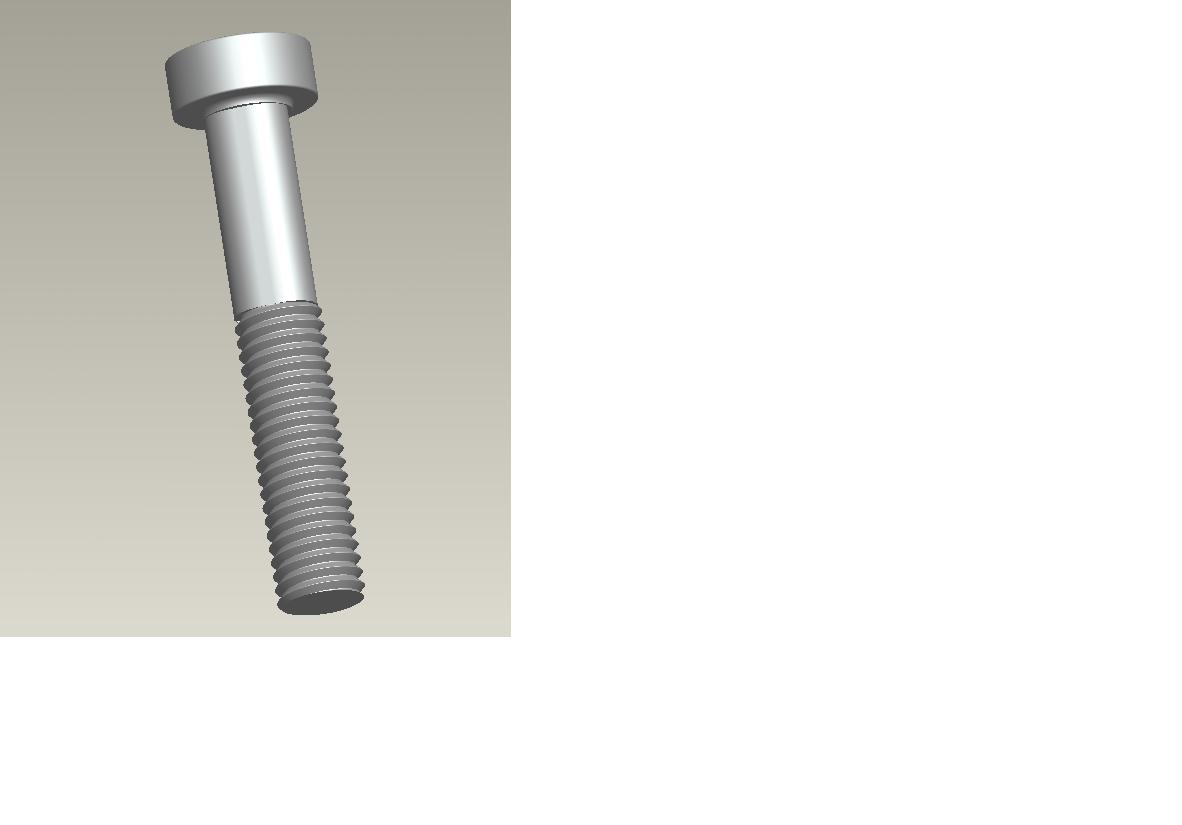

Danke für die Antworten, @Michael; Danke, deine Idee hatte ich schon, sieht allerdings nicht so toll aus, da die Gewindeaußenkante unterschiedliche dicken hat. Ich möchte das Gewind sehen können, und es nach dem Rendern für eine Präsentation nutzen. Es handelt sich bei meinen Schrauben um spezielle selbstfurchende Schrauben in Dreiecksform. Im Anhang ist ein Bild des Grundkörpers, um den ich das Gewinde legen möchte. Am Ende soll es so aussehen wie in Bild 2, nur das das Gewind die Form des Grundkörpers annimmt. mfg Florian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl Ehrenmitglied V.I.P. h.c.
Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 09. Aug. 2005 14:30 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
1. Idee Spiralfläche erzeugen Durchmesser Nenndurchmesser Schnitt Linie senkrecht zur Achse Diese Fläche mit Dreiecksform verschneiden. an der Verschnittlinie entlang Gewinde schneiden (Ziehen) 2.Idee mit Wickeln auf der Dreiecksfläche Leitlinie erzeugen Weiter wie oben HTH Welche Version Sysinfo ausfüllen!!! Ich bin der Meinung, dass man sich nicht unbedingt entschuldigen muß wenn man bei der Suche nichts findet ------------------ Servus Alois [Diese Nachricht wurde von anagl am 09. Aug. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os Ehrenmitglied V.I.P. h.c. Konstruktionsingenieur
Beiträge: 2458 Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 09. Aug. 2005 14:43 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
|
cbernuth@DENC Ehrenmitglied V.I.P. h.c. IT Expert for Mechanical Product Design
Beiträge: 2123 Registriert: 19.07.2001 DELL Precision 5530 GeForce P1000 Creo7.0.8.0, Creo 9.0.1.0 CATIA V5 19-22
|
erstellt am: 09. Aug. 2005 14:57 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
|
maniac Mitglied Konstrukteur
Beiträge: 47 Registriert: 15.09.2004 WF2 M140 XP SP2 3,6 GHz 3 GB Ram Quaddro FX 3400
|
erstellt am: 09. Aug. 2005 15:17 <-- editieren / zitieren --> Unities abgeben:
|
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 09. Aug. 2005 17:41 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
|
os Ehrenmitglied V.I.P. h.c. Konstruktionsingenieur
Beiträge: 2458 Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 09. Aug. 2005 21:52 <-- editieren / zitieren --> Unities abgeben: Nur für maniac

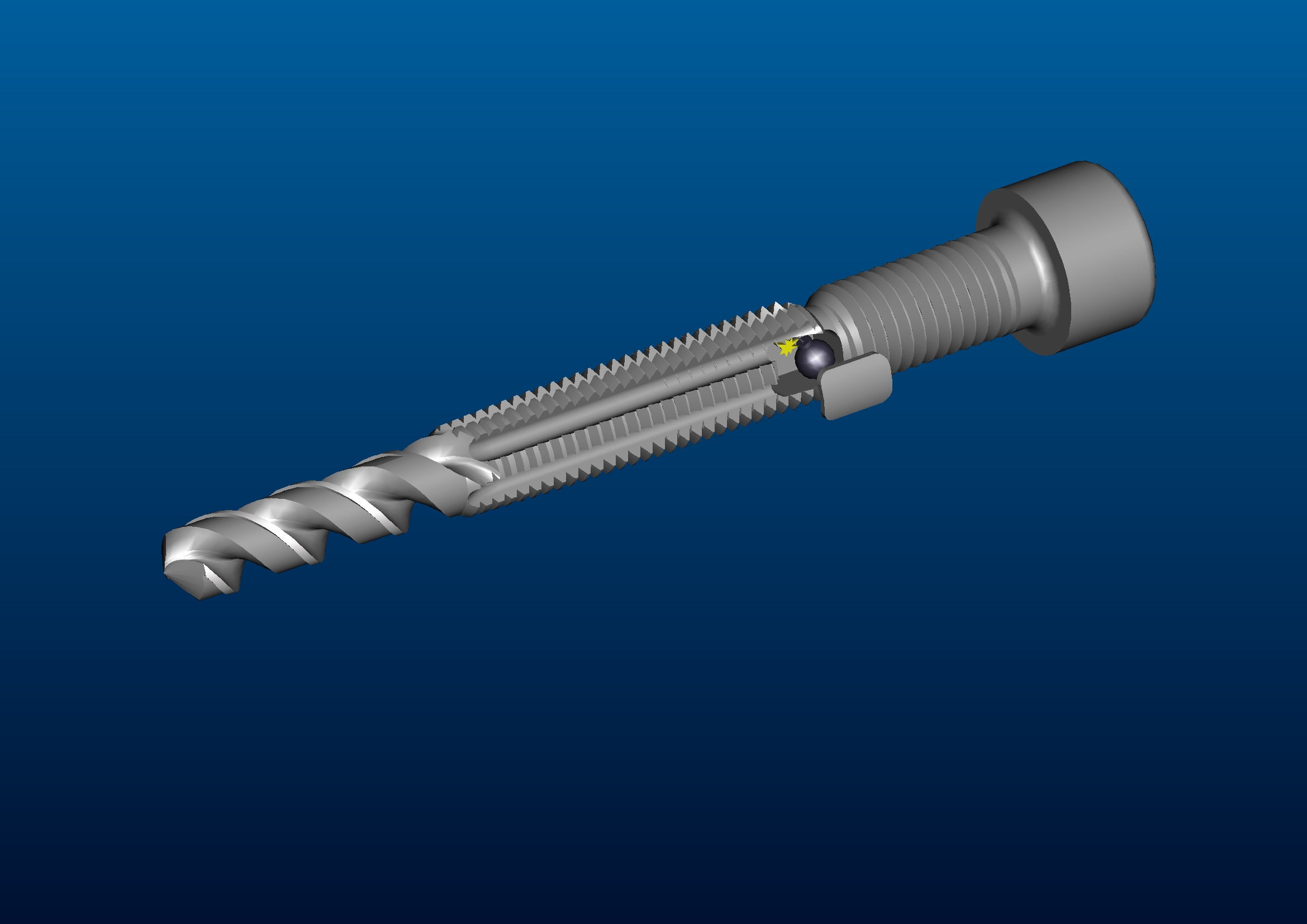

Hallo Hab hier auch noch einen: Man stelle sich vor, man ist in der Wüste, hat keine Bohrmaschine, keinen Gewindeschneider und geschweige denn ein Loch. Hier soll man nun etwas mit einer Schraube befestigen. Da hilft nur die Bohr-Schneid-Füll-Schraube nach DIN 4711 bzw. ISO 0815. Die Idee ist aber dann verworfen worden, aus Mangel an Nachfrage. Gruß Olaf ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur
Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 10. Aug. 2005 07:35 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
@OS Ich finde die Idee gar nicht so schlecht. Die Wirtschaftlichkeit sollte man erneut prüfen. Aber die Bohrerschneiden solltest du auch nochmal überarbeiten. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os Ehrenmitglied V.I.P. h.c. Konstruktionsingenieur
Beiträge: 2458 Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 10. Aug. 2005 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
|
rjordan Mitglied ProE-Admin, Konstrukteur
Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 10. Aug. 2005 14:54 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
Das können wir gelten lassen. Dafür lasse ich auch ein paar U's springen. Poste die diese Gewinde-Schneid-Schraube doch mal. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform
[Diese Nachricht wurde von rjordan am 10. Aug. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Börga Mitglied Dipl.-Ing. Maschinenbau/Konstruktionstechnik
Beiträge: 629 Registriert: 09.07.2003 SolidWorks Premium 2014 x64 Edition SP2.0 SolidWorks Enterprise PDM Intel® Xeon® W3565 8 GB RAM NVIDEA Quadro 4000 Windows 7 Professional
|
erstellt am: 10. Aug. 2005 16:10 <-- editieren / zitieren --> Unities abgeben: Nur für maniac
Zitat: Original erstellt von os: Hallo Hab hier auch noch einen: Man stelle sich vor, man ist in der Wüste, hat keine Bohrmaschine, keinen Gewindeschneider und geschweige denn ein Loch. Hier soll man nun etwas mit einer Schraube befestigen. Da hilft nur die Bohr-Schneid-Füll-Schraube nach DIN 4711 bzw. ISO 0815. Die Idee ist aber dann verworfen worden, aus Mangel an Nachfrage.Gruß Olaf
Das erinnert mich irgendwie an die Bohrsenkgewindeschneidschraube nach SSN-29-HE. Die hat allerdings einen Sechskant ------------------ Gruß Christian [Diese Nachricht wurde von Börga am 10. Aug. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
