Thema: Verbundkörper (1819 mal gelesen)
|
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 11:22 <-- editieren / zitieren --> Unities abgeben:

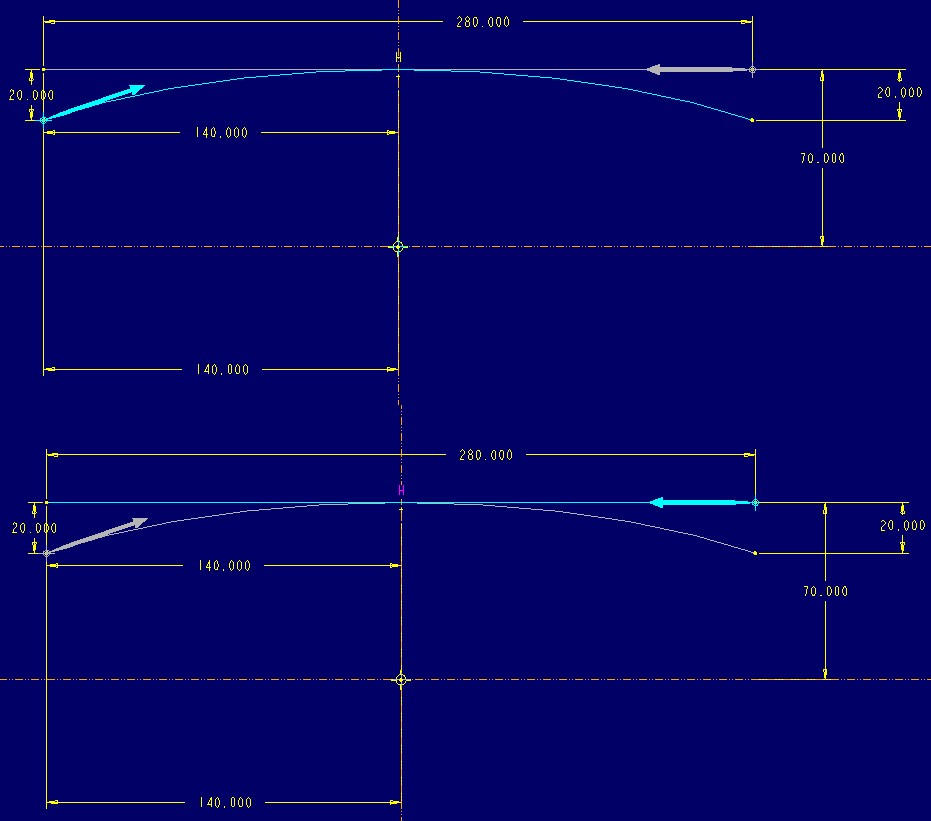

Hi. Ich bins wieder. Eine andere Frage. Ich versuche gerade meinen Körper (habe ich in anderem Beitrag näher beschrieben, jetzt gerade nicht von Belang) auf eine andere Art zu erstellen. Ein Blechteil mit Hilfe von Verbundkörpern. Habe aber meine Probleme damit. Was mach ich falsch? Kann sich jemand das Bild anschauen und mir sagen warum ich nach dem Bestättigen der Skizze immer die Meldung "Krümmungsradius oder Sicke muß größer als Dicke sein" oder so ähnlich? grummel... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 11:27 <-- editieren / zitieren --> Unities abgeben:
|
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 11:29 <-- editieren / zitieren --> Unities abgeben:
|
rjordan Mitglied ProE-Admin, Konstrukteur

 Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 04. Mai. 2005 11:43 <-- editieren / zitieren --> Unities abgeben:          Nur für Worf3915
|
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 04. Mai. 2005 11:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Worf3915
Es steht doch da beim Hochladen keine Umlaute Die Startpunkte müssen auf der gleichen Seite sein man wählt den endpunkt und sagt Skizze Ke_werkzeuge Startpunkt viel Erfolg ------------------ Servus Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 11:45 <-- editieren / zitieren --> Unities abgeben:
|
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 11:47 <-- editieren / zitieren --> Unities abgeben:
|
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 04. Mai. 2005 11:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Worf3915
|
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 11:57 <-- editieren / zitieren --> Unities abgeben:
Tausend Dank anagl Es ist der Hammer wie ein Satz soviele Probleme löst. Mensch, ich habe immer wieder gesagt wie klasse ich dieses Forum finde. Und ja, jedesmal wenn ich ein Problem habe wird mir hier prima geholfen. Vielen, vielen Dank an anagl und alle anderen die hier ihre Zeit opfern. Viele Grüsse Worf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 12:59 <-- editieren / zitieren --> Unities abgeben:

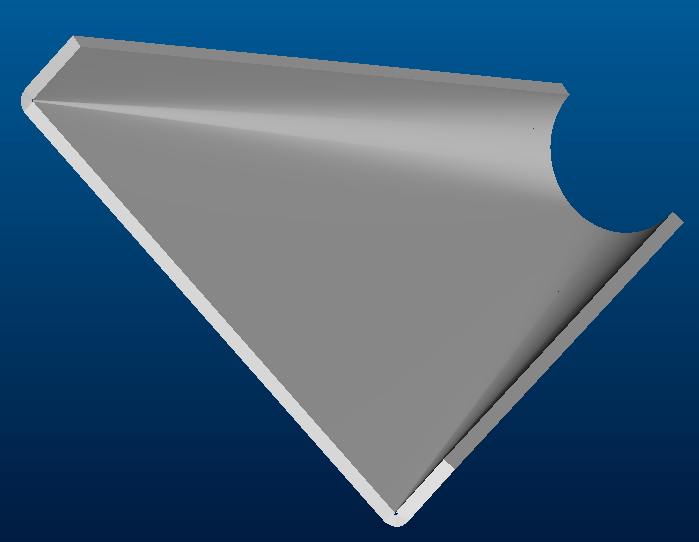

Hi. Habe mein Bauteil fast fertig. Ich weiß das es Probleme gibt, aber gibt es eine Möglichkeit eine Abwicklung dieses Teils zu machen oder habe ich diese Möglichkeit mit dem Modellieren als Verbundörper über ein ebene Fläche mit Seiten zu einem Halbkreis verspielt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur

 Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 04. Mai. 2005 13:37 <-- editieren / zitieren --> Unities abgeben:          Nur für Worf3915
Hallo Worf, sollte eigentlich funktionieren. Ich war erst wegen dem variablen Radius nicht sicher, aber es klappte bei mir. Sonst stelle das Teil doch mal ein. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform [Diese Nachricht wurde von rjordan am 04. Mai. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Worf3915 Mitglied Dipl.-Ing.

 Beiträge: 117 Registriert: 19.01.2004 Pro/ENGINEER 2001
|
erstellt am: 04. Mai. 2005 13:49 <-- editieren / zitieren --> Unities abgeben:

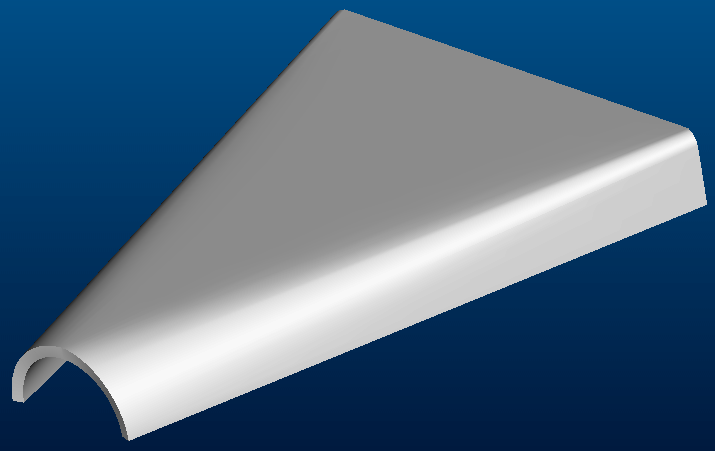

Klar. Hier kommt das File. Ich habe versucht die einzelnen Flächen zu trennen damit es funktioniert. Habe das beim Suchen im Archiv gefunden. Es ist eine How-to-Anleitung von PTC. Hat aber leider auch nichts gebracht. (Anmerkung: Vielleicht liegt es auch am dem Radiusm mit 0,2 mm. Ich weiß das es wenig ist, aber es so gefordert.) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur

 Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 09. Mai. 2005 08:23 <-- editieren / zitieren --> Unities abgeben:          Nur für Worf3915
Hallo Worf, bei deiner Version gab es keine ebene Fläche. Deshalb konnte auch keine Abwicklung erstellt werden. Muß mal schauen, ob du etwas damit anfangen kannst. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform [Diese Nachricht wurde von rjordan am 09. Mai. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur

 Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 09. Mai. 2005 08:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Worf3915
Hallo Worf, mir gerade aufgefallen, daß ich das Teil in WF2 abgespeichert habe und du Proe2001 hast. Du mußt den Verbundtyp auf GERADE stellen und den 180° Bogen aus 2x 90° Bögen machen. Die 3 Bogenpunkte definiert du als VERBUNDECKPUNKT. Fertig. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
