Pro-E User!! Habe eine Frage! Wie kann ich einer Bemassung im Modell eine Toleranz hinzufügen?
Im Anhang sieht man eine Bohrung die mit Durchmesser 17 und nachstehend D10(3x)bemasst ist.
Wir haben diesen Teil von einem Kunden so bekommen.
Braucht man dazu eine Toleranztabelle oder ...??? Bitte,helft mir. Euer zini Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sabine_M
Mitglied
Consultant
Beiträge: 89
Registriert: 05.05.2004
|
erstellt am: 15. Jul. 2004 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für zini
Hallo, auf deinem Bild kann man die Bemassung nicht wirklich erkennen. Aber ich denke, dass du die normalen Toleranzen für Bohrungen und Wellen meinst. Dazu weißt man dem Modell eine toleranztabelle zu. Das macht man im Part. Dazu mußt du auswählen: Editieren>Einstellung>TolerEinstell>Toler TAbelle>aufrufen Da dann die Toleranztabelle auswählen. In der Zeichnung die dann über die Bemassungseigenschaften den entsprechenden Bohrungen bzw. Wellen zuweisen! HTH Gruss Sabine Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
zini
Mitglied
Design Engineer
Beiträge: 304
Registriert: 09.05.2003 HP ZBook Fury 15.6 inch G8 Mobile Workstation PC
NVIDIA RTX A2000
Creo 7.0.3.0
|
erstellt am: 15. Jul. 2004 13:29 <-- editieren / zitieren --> Unities abgeben:
|
UNO
Mitglied
Beiträge: 104
Registriert: 23.03.2004
|
erstellt am: 15. Jul. 2004 14:55 <-- editieren / zitieren --> Unities abgeben: Nur für zini
|
sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur
Beiträge: 1440
Registriert: 27.11.2001 DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)
|
erstellt am: 15. Jul. 2004 21:16 <-- editieren / zitieren --> Unities abgeben: Nur für zini

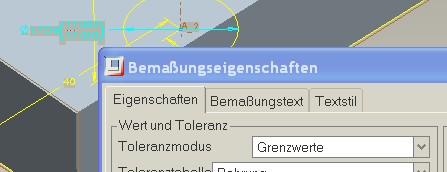

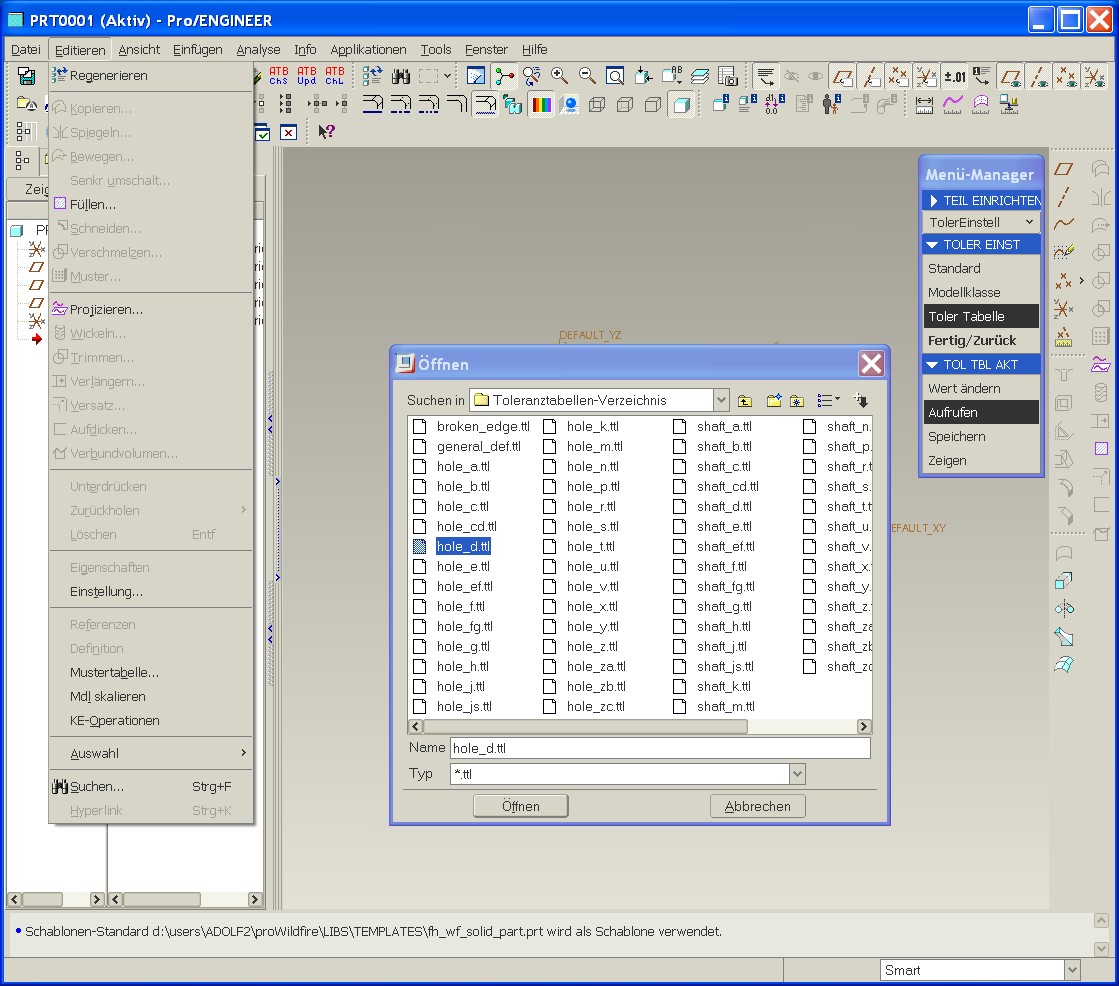

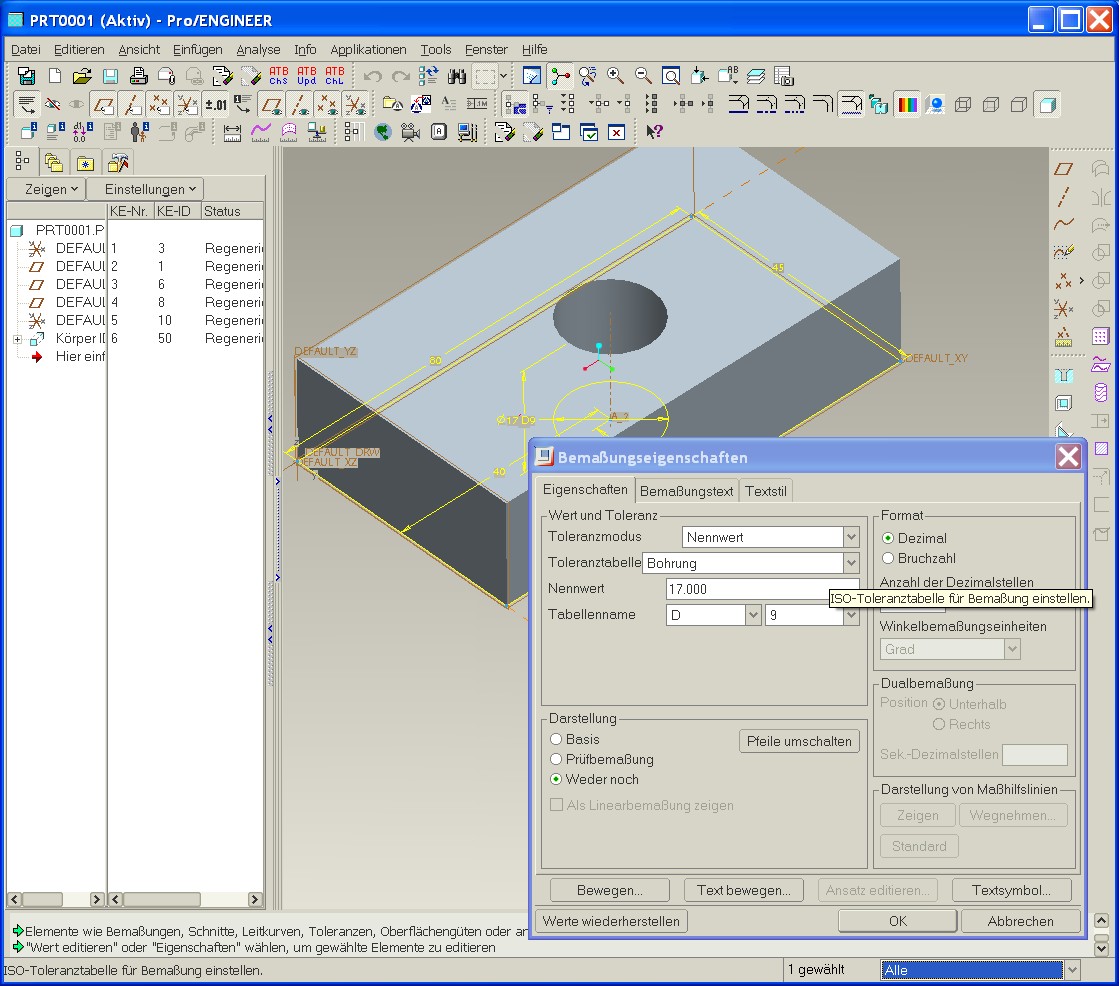

In diesem Fall musst Du hole_d.ttl auswählen. Man kann mehrere gleichzeitig selektieren (mit [Ctrl/Strg]). Die Häufigsten haben wir ins Startteil gepackt (z.B. hole_h.ttl und shaft_h) Hole = Bohrung, Shaft = Welle Die Toleranz bekommst Du ans Maß über RMB Einstellungen. (Auch hier lassen sich mehrere gleichzeitig anwählen, wenn sie die gleiche Toleranz bekommen sollen)
------------------
freundlich grüßend

[Diese Nachricht wurde von sadolf am 15. Jul. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur
Beiträge: 1440
Registriert: 27.11.2001 DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)
|
erstellt am: 15. Jul. 2004 21:28 <-- editieren / zitieren --> Unities abgeben: Nur für zini
|
zini
Mitglied
Design Engineer
Beiträge: 304
Registriert: 09.05.2003 HP ZBook Fury 15.6 inch G8 Mobile Workstation PC
NVIDIA RTX A2000
Creo 7.0.3.0
|
erstellt am: 16. Jul. 2004 08:16 <-- editieren / zitieren --> Unities abgeben:
He Leute! Ich muss Euch einfach Danken.Ihr habt mir sehr geholfen. Eine Frage hab ich noch.*g* Wenn ich mehrere Toleranzen in einer Zeichnung habe,da gebe ich ihm normaler weise eine Toleranztabelle an. Jetzt zu meiner Frage,wie bekomme ich eine Toleranztabelle in die Zeichnungsableitung? Ich habe mir jetzt schon angewohnt,dass ich die Toleranzen und Oberflächenangaben im Modell angebe.Ich denke,dass dies der richtige Weg ist. MFG Zini Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
