Hallo.

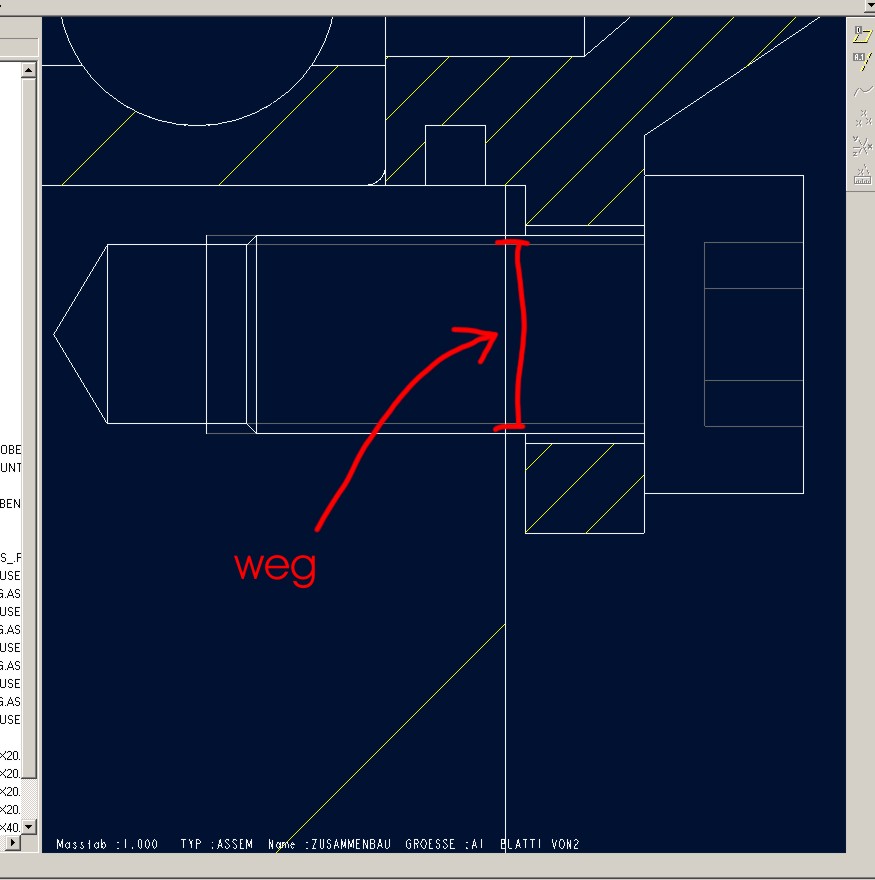

auf der angehängten Datei, soll die rot markierte Linie weg, da sie ja normalerweise nicht sichtbar ist. Ich kann sie aber nicht ausblenden lassen. Wenn ich das Gewinde in einer Folie ausblende, dann wird die Kante nicht dargestellt, aber dann sind die Gewindelinien auch weg. :-(
Bin schon ganz verzweifelt. Wer kann mir helfen?
schönen Gruß

------------------
studying mechanical engineering

University of Applied Sciences Deggendorf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

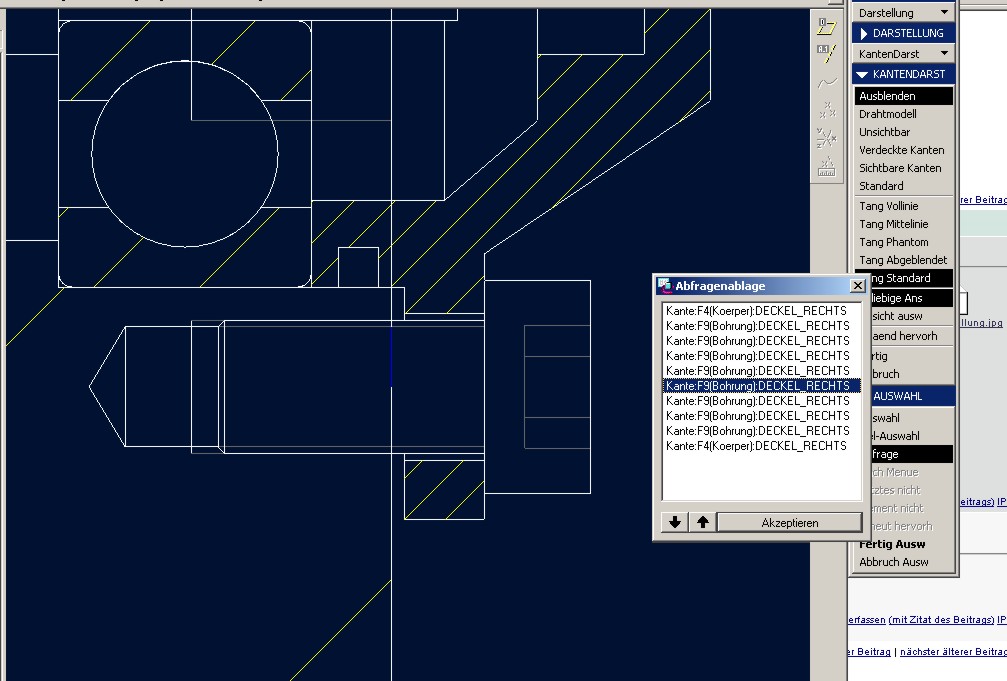

hallo, versuche es mal mit Ansicht-Darstellung-Kantendarstellung.
da kannst du einzel linien ein und ausblenden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hi,
danke für die schnelle Antwort. Aber da sind ja sehr viele Linien. Muß ich da jede für sich ausblenden, oder kann man das auch einfacher machen.

------------------
studying mechanical engineering

University of Applied Sciences Deggendorf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,
das geht auch für ganze ansichten und mit der viel auswahl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

leider werden die Kanten dann auch nicht ausgeblendet. Wenn ich aber eine andere anwähle, dann geht es schon. Kann es daran liegen, dass die Kante zum GEWINDE gehört?

------------------
studying mechanical engineering

University of Applied Sciences Deggendorf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

platte_001.pdf

Hallo laorea

überprüfe bei deiner Konfiguration der Zeichnungsdatei (DIN.DTL) die beiden Werte:

hlr_for_threads            YES
thread_standard            STD_ISO_IMP_ASSY

dann sollte auch deine Gewindedarstellung vernünftig angezeigt werden.

######################################################
hlr_for_threads

no, yes
Diese Option bestimmt die Darstellung von Gewinden in einer Zeichnung gemäß ISO- oder ANSI-Norm
(Einstellung durch die Konfigurationsdatei-Option "thread_standard"). Beim Wert "yes" werden
Gewindekanten nach ANSI- oder ISO-Norm für den Typ Verdeckte Kanten (Hidden Line) dargestellt.

##############################################
thread_standard

std_ansi, std_ansi_imp, std_iso_imp, std_iso_imp_assy, std_ansi_imp_assy, std_iso
Diese Option steuert die Darstellung von Gewindebohrungen mit einer Achse (als Kreisbogen (ISOStandard)
oder als Kreis (ANSI-Standard) senkrecht zum Bildschirm).
Beim Wert "std_ansi_imp" oder "std_iso_imp" werden verdeckte Gewindekanten nicht dargestellt, wenn
Sie im Dialogfenster Umgebung (Environment) im Listenfeld Darstellungsstil (Display Style) die
Option Sichtbare Kanten (No Hidden Line) wählen. Wenn Sie den Befehl Verdeckte Kanten wählen,
werden Gewindekanten als Hinweislinien (gelb) dargestellt. Beim Wert "std_iso_imp_assy" werden
Gewinde in Querschnittszeichnungen von Baugruppen nach der Norm ISO 6410 angezeigt. Beim Wert
"std_ansi_imp_assy" werden sie entsprechend der ANSI-Norm angezeigt. Die Einstellungen auf die Werte
"std_iso" und "std_ansi" gelten für Zeichnungen, die vor Version 15.0 erzeugt wurden.

################################################

mfg Reinhart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke,

hört sich gut an.

In meiner DIN.DTL steht gar nichts drinnen :-(

Aber wenn ich sie unter Zeichnungseinstellung lade, dann schon. ??
könntest du mir vielleicht deine DIN.DTL schicken?

Hopfinger_Roland@web.de

------------------
studying mechanical engineering

University of Applied Sciences Deggendorf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

din.txt

Hallo laorea

anbei unsere DIN.DTL als Textdatei.

Du schreibst:
*********
"In meiner DIN.DTL steht gar nichts drinnen :-(
Aber wenn ich sie unter Zeichnungseinstellung lade, dann schon. ??"
**********

Pro/E speichert beim Erstellen einer neuen Zeichnungsdatei die (bestehende) DIN.DTL (soweit vorhanden) in der Zeichnung mit ab.

Ich vermute nun, dass du beim Erstellen einer neuen Zeichnung eine vorhandene Vorlage (mit Rahmen usw.) öffnest. In dieser Vorlage ist jedoch bereits eine DIN.DTL hinterlegt.

Überprüfe daher bei allen deinen vorgefertigten Zeichnungen (Startzeichnungen, bzw Formate) die Zeichnungseinstellungen.

mfg Reinhart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi

kann ich das ihrgendwie so einstellen, dass Pro/E immer die gleiche DIN.DTL aufruft?

ach übrigends, 10 U's von mir

------------------
studying mechanical engineering

University of Applied Sciences Deggendorf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

laorea

in deiner config.pro gibst du an, in welchem Pfad deine din.dtl gespeichert ist.

z.B:
drawing_setup_file    F:\CONFIG-DATEIEN\din.dtl

Dieser Eintrag überschreibt jedoch nicht deine Einstellungen in bestehenden Zeichnungen.

mfg Reinhart

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ok, der EIntrag besteht bei mir.
Wer' dann die Zeichnungseinstellungen ändern.

Vielen DAnk!

------------------
studying mechanical engineering

University of Applied Sciences Deggendorf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallole,
war ja schon holfreich, aber ich verstehe nicht, wie man die aktuelle zeichung dann Ändert:
Was heißt "Zeichungseinstellungen überprüfen"?
Gibts noch wo anders als in Tools/Optionen Konfigurationsmöglichkeiten?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, gibt es,
schau dir hierzu mal den Beitrag von Reinhard an:
http://ww3.cad.de/foren/ubb/Forum12/HTML/017491.shtml

wobei ich da jetzt beim überfliegen gar nichts von der Zeichnungsvoreinstellungsdatei gesehen hab.

Also, wie findet man die:
Jede Zeichnung hat eine, aber nicht immer die richtige.
Am Besten du nimmst dir eine bestehende Zeichung die dir von der Darstellung hinsichtlich korrekter Normen und optischem Eindruck genügt. Wenn du über Datei-Einstellungen-Zeichnungsoptionen gehst (oder alternativ RMT ohne bestehende Auswahl in freien Bereich der Zeichnung-Eigenschaften-Zeichnungsoptionen) wird dir die config der aktuellen Zeichnung dargestellt. Die kannst du anpassen, an beliebigen Ort abspeichern und durch den config.pro-Eintrag drawing_setup_file darauf verweisen.
Viel Spaß damit.
Ganz nebenbei: Die Zeichnungen werden nicht automatisch aktualisiert wenn du die Zeichnungsconfig änderst. Die wird nämlich mit der Zeichnung abgespeichert. Um Änderungen zu übernehmen mußt du sie neu laden

Ford P.

------------------
