hi,

hätte kurz mal ne frage:

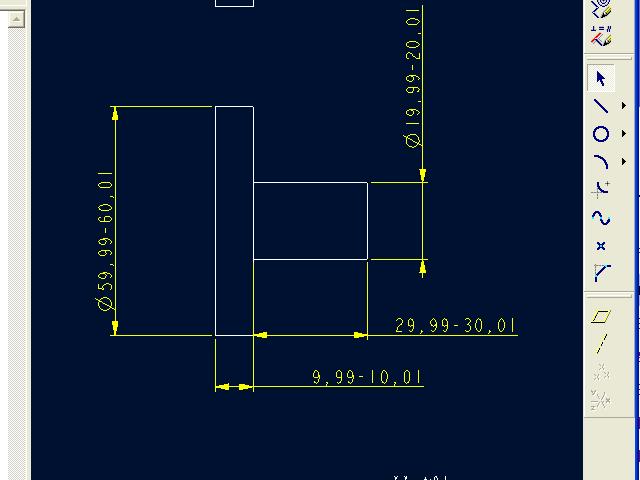

bei meiner zeichnungserstellung werden alle maße nicht als eine einzige zahl dargestellt (s.h. bild).
kann mir jemand sagen, wo man das ändern kann
- bin noch totaler newbee.

danke schonmal
mfg

mbStudent82

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design

Senden Sie eine Private Message an cbernuth@DENC

Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 04. Dez. 2003 18:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für mbStudent82

Habe ProE nicht offen, aber der config Eintrag (Dienstprogramme/ Optionen) heißt glaub ich "tol_display" und sollte auf "no" stehen.

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Senden Sie eine Private Message an U_Suess

Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 04. Dez. 2003 18:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für mbStudent82

tol_display auf no finde ich nicht besonders gut. Besser wäre da die Einstellung, daß die Bemaßungen nur nominal angezeigt werden oder eben mit Toleranzen. In dem Fall ist hier ja eingestellt, daß die Grenzmaße der Bemaßungen angezeigt werden. Die Einstellungen in den config-Dateien kann ich Dir zur Zeit auch nicht sagen. Aber hier kannst du über Eigenschaften der Bemaßung die Sache umschalten.

Gruß
U_Suess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur

Senden Sie eine Private Message an sadolf

Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 04. Dez. 2003 19:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für mbStudent82

tol_display yes
tol_mode nominal
Funtioniert leider nur bei neu erzeugten Maßen.
Das kann man aber am besten im Zeichnungsmodus beheben:
1. neue Zeichnung mit dem Modell beginnen.
2. am besten als Template (3 Ansichten)
3. Alle Maße einblenden.
4. Alle Maße auswählen und über Eigenschaften auf Nominal setzen.
5. Speichern!
6. Jetzt kannst Du die Zeichnung löschen (ohne Modell!!

) und Deine alte Zeichnung weitermachen.
Die Toleranzen, die Du brauchst schaltest Du dann wieder um (+&- oder +-_symmetrisch; Grenzen ist default in Amiland daher sieht Deine Zeichnung so komisch aus.)

PS: Wenn das nicht eingestellt ist, schau auch mal auf Deine Einheiten (inch?) und den Toleranzmodus
tolerance_standard ISO
tolerance_class medium
HTH Hope that helps = Hoffe es hilft

------------------
