Autor Thema:  Passungsdarstellung / Bemassung 2D (7365 mal gelesen)
VULKAN
Mitglied



Sehen Sie sich das Profil von VULKAN an!   Senden Sie eine Private Message an VULKAN  Schreiben Sie einen Gästebucheintrag für VULKAN

Beiträge: 41
Registriert: 28.05.2001

SGI OCTANE2
IRIX6.5
1GB RAM
Grafik V6
PRO/E 2000i²
Testweise Wildfire

erstellt am: 21. Aug. 2003 10:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Folgendes Problem:
Ich habe einer Bohrung eine Passung über die Toleranztabellen zugewiesen z.B. N7. (Generisches Teil)
Auf der Zeichnung soll nun das Nennmaß mit den jeweiligen oberen und unteren Abmaßen erscheinen, wie es nach DIN üblich ist

Aus welchen Grunde auch immer steht bei mir nach dem Nennmaß immer die Passungbezeichnung z.B. N7 und dann erst die Abmaße in Klammern gesetzt.

Wie komme ich zu einer normgerechten Darstellung ?

Vielen Dank im Voraus.

Gruß vom VULKAN

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kortlang
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von kortlang an!   Senden Sie eine Private Message an kortlang  Schreiben Sie einen Gästebucheintrag für kortlang

Beiträge: 193
Registriert: 25.04.2001

erstellt am: 21. Aug. 2003 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für VULKAN 10 Unities + Antwort hilfreich

Ist es nach DIN nicht üblich, was nur N7 dasteht und irgendwo auf dem blatt ein tabelle mit den abmaßen ist. Das bekommst du hin, indem du das maß auf nominal stellst, aber das hast du bestimmt schon selber gefunden. wenn du nur die abmaße haben willst, ohne N7, mußt du die grenzwerte manuell eintragen und keine toleranztabelle wählen.
gruß tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 22. Aug. 2003 00:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für VULKAN 10 Unities + Antwort hilfreich

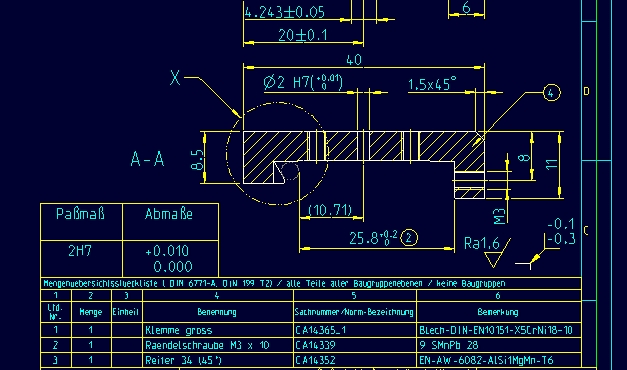

...und für diese normgerechte Tabelle gibt es sogar ein nettes kostenloses Tool bei der Software Factory: http://www.sf.com/index.html?xcad/freetools
PE-ISOTOL

------------------
freundlich grüßend
Sven

[Diese Nachricht wurde von sadolf am 22. August 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

VULKAN
Mitglied



Sehen Sie sich das Profil von VULKAN an!   Senden Sie eine Private Message an VULKAN  Schreiben Sie einen Gästebucheintrag für VULKAN

Beiträge: 41
Registriert: 28.05.2001

SGI OCTANE2
IRIX6.5
1GB RAM
Grafik V6
PRO/E 2000i²
Testweise Wildfire

erstellt am: 16. Sep. 2003 12:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für den Hinweis. Ich habe mir das Tool besorgt und installiert.
Jetzt habe ich nur das Problem, das ich immer die Meldung erhalte,
"Keine ISO-Passungen in Zeichnung/Objekten gefunden"

Wer hat eine Idee woran das liegt?


Gruß vom VULKAN

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M060
PDMLink 11.0 M030
IV 2019 i. d. Ausbildung

erstellt am: 16. Sep. 2003 12:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für VULKAN 10 Unities + Antwort hilfreich

Hallo Vulkan
die Maße, denen du eine Passung zuweist, müssen Maße vom Modell (Zeigen/Wegnehmen) und nicht manuell erzeugte (Einfügen Bemaßung) sein.
Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

VULKAN
Mitglied



Sehen Sie sich das Profil von VULKAN an!   Senden Sie eine Private Message an VULKAN  Schreiben Sie einen Gästebucheintrag für VULKAN

Beiträge: 41
Registriert: 28.05.2001

SGI OCTANE2
IRIX6.5
1GB RAM
Grafik V6
PRO/E 2000i²
Testweise Wildfire

erstellt am: 16. Sep. 2003 14:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich habe die Maße genau so gesetzt. Trotzdem kommt diese Meldung.

Noch eine Idee ?

Gruß aus dem  VULKAN

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M060
PDMLink 11.0 M030
IV 2019 i. d. Ausbildung

erstellt am: 16. Sep. 2003 14:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für VULKAN 10 Unities + Antwort hilfreich




Hallo
bei mir funktioniert dieses Tool einwandfrei.
Die Fehlermeldung: "Keine ISO-Passungen in Zeichnung / Objekten gefunden" kommt bei mir auch, wenn keine Passungen vorhanden sind  oder diese nur an manuell erzeuten Maßen hängen.
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

VULKAN
Mitglied



Sehen Sie sich das Profil von VULKAN an!   Senden Sie eine Private Message an VULKAN  Schreiben Sie einen Gästebucheintrag für VULKAN

Beiträge: 41
Registriert: 28.05.2001

SGI OCTANE2
IRIX6.5
1GB RAM
Grafik V6
PRO/E 2000i²
Testweise Wildfire

erstellt am: 17. Sep. 2003 08:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Bei mir hat es jetzt auch funktioniert. Aus welchem Grunde auch immer stellte unser Standard.prt die Toleranzvoreinstellung trotz CONFIG-Eintrags immer wieder auf ANSI um. Nachdem ich das jetzt geändert habe, funktioniert das Tool bei neuen Teilen.
Alte Teile wiedersetzten sich aber nach wie vor obwohl ich sämtliche Einstellungen auf ISO gesetzt habe.
Was muß ich unternehmen, um bereits erstellte Teile wirksamm, im Sinne von PE-Tools, zu verändern.

Danke im voraus
Gruß vom VULKAN

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 01. Aug. 2007 10:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für VULKAN 10 Unities + Antwort hilfreich

Hallo,

ich reaktiviere den Beitrag mal.
Ich benötige auch eine Abmasstabelle und hab daraufhin versucht, PE-ISOTOL bei www.sf.com  zu erhalten.
Registrierung durchgeführt und bestätigung erhalten:
"Ihre Freetool wurde angefordert. Vielen Dank für Ihr Interesse."

Nach mittlerweile 3 Stunde ist aber noch keine Antwort eingetroffen.
Wäre einer von euch so nett, mir das Programm zu mailen, sollte ja bei Freeware kein Problem sein oder?

Danke im vorraus.

------------------
Gruß Marco
