wir laden *.ibl-dateien in pro/engineer ein und erzeugen dadurch eine punktewolke. diese punktewolke wird dann mit einer kurve belegt, so das wir das gewuenschte profil bekommen und auch ein volumina oder eine flaeche erhalten. mit den moeglichkeiten aus den punkten kurven zu machen sind wir nur eingeschraenkt zufrieden. es gibt in pro/engineer die applikation scantools wo genau das modul fuer diesen einsatzfall beschrieben wird. aus punkten werden abtastkurven bzw. abtastflaechen generiert ueber unabhaengige geometrien. ich habe das mal exemplarisch ausprobiert, also punkte eingeladen, die kurven mit den neuen funktionen generiert. allerdings habe ich jetzt keinen unterschied zur herkoemmlichen methode festgestellt. auch editieren der kurven, da habe ich keinen unterschied festgestellt, also was ich meine:

mir sind die vorteile von scantools noch nicht klar...

kennt ihr denn das modul aus der praxis?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi hagen,
ich kann Dir zwar nicht helfen, bin aber deswegen am gleichen Thema wie Du brennend interessiert. Evtl. wissen wir zwei einfach nicht wie man mit scan tools umgeht. Ich hab auch schon in alten Beiträgen gestöbert, bin aber auch nicht weiter gekommen.

Es währe toll wenn jemand eine grundlegende Anleitung für uns hätte ganz von vorn und möglichst ohne Fachchinesisch und Abkürzungen!

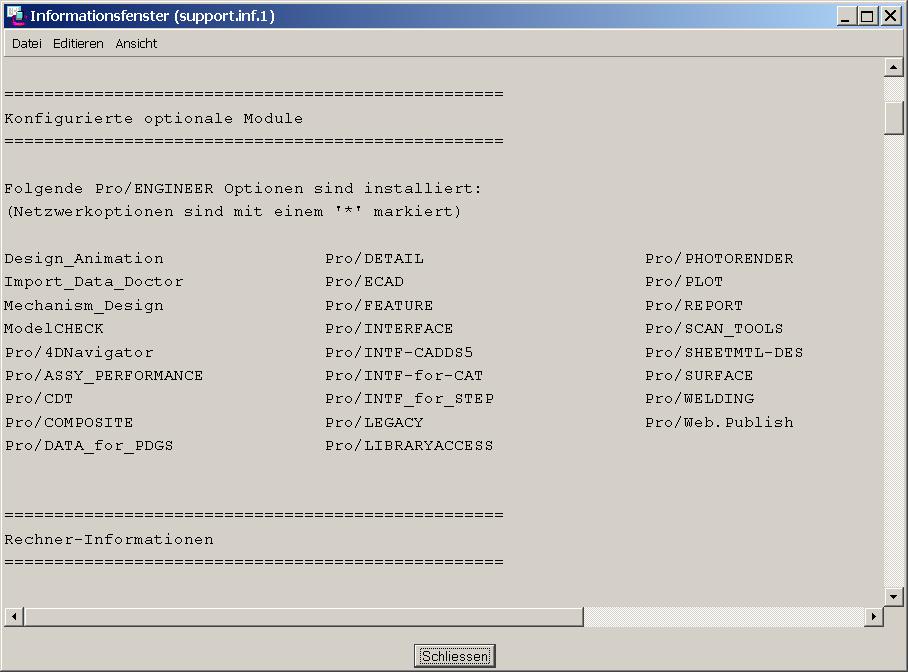

Im Anhang meine Aufsätze ... ich hoffe die reichen !?!

Bis denn, HP.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi scooter,

der resonazz-wegen werden wir wohl relativ alleine dastehen. also ich habe auch mal alte topics durchgewuehlt, aber mehr als wie man eine punktewolke einliest und daraus eine kurve macht...-auf mehr bin ich da auch nicht gestossen. fuer uns ist es also von grossem interesse aus punkten geometrien zu machen, weil wir im werkzeugbau hauefig mit anden programmen arbeiten, die geben dann zum beispiel *.ibl-dateien aus und man kann aus den direkt kurven einlesen, heisst dann 'aus datei'. man kann hier sehr viel steuern, ob einlesen als liniensegmente (wenn nur jeweis zwei ansteuerpunkte in einer schleife vorhanden) oder als spline (wenn mehr als zwei punkte in einer schleife vorhanden). das programm ansich ist schon sehr maechtig um aus kurven, die eingelesen werden flaechen oder volumina zu machen und dann kommt auch noch scantools dazu..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
Auch wir sind am Thema Flächenrückführung brennend interessiert.
Wir führen zur Zeit über ibl-Dateien unsere Flächen zurück.
Der Aufwand ist aber sehr hoch. Ziel soll es einmal sein Punktewolken einzulesen und daraus eine Fläche zu generieren. Scantools macht oft schon wilde Schleifen in sehr geordnete Punktewolken.
In der Wildfire ist da ja eine Funktion angekündigt. Wir werden irgendwann ein Webinar mit Rudi Sleger arrangieren, der Termin steht aber noch nicht fest. Ich bleibe an diesem Thema auf alle Fälle dran!
Gruß Jürgen

------------------
Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

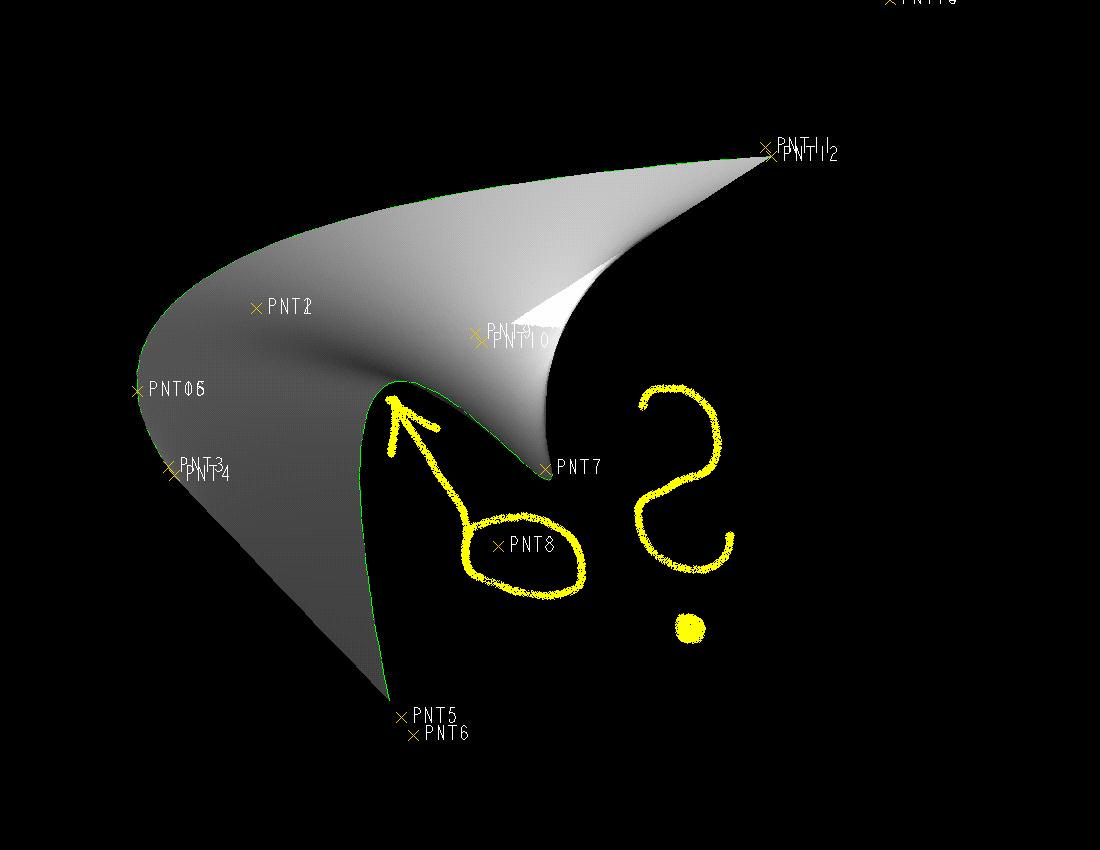

mitlerweile hab ich mit unseren Messknechten ein Format gefunden, welches ich als *pts umbenenne und einlese. Toll...Im Bild im Anhang seht Ihr, wie ich danach eine Stilkurve durchgelegt habe und danach die Fläche. Nun habe ich den Punkt über seine Bemaßung gerückt aber die Kurve bleibt wo sie ist...wie das?

ODER KANN MAN GLEICH `NE FLÄCHE MACHEN ??? (scantools)
Zeil wäre eine Fläche über die Punkte und die dann mit Ihren Maßen ändern können !!! (alles andere wären nur graue Klumpen ohne Leben)

Dann hab ich noch Žne größere Datei mit 67 Punkten versucht, die hat proe aber aufgrund der Größe nicht eingelesen! Ich dachte 100 gehen?

Bis denn,
hyper_hyper___HP

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

exampl40.zip

Hallo,
wenn du eine <name>.ibl-Datei generierst, kannst du diese sowohl als Punkte, als Verbundfläche oder als Körper (dünn, wenn Punktewolke keine geschlossene Fläche ergibt oder Volumen) importieren über die Befehle
Punkte --> Ksys-Versatz --> einlesen
Fläche --> Verbund aus Datei
Körper --> Verbund aus Datei
Im Bild ist die entsprechende Dateistruktur aus der Online-Hilfe angegeben.
Gruß
Manfred

[Diese Nachricht wurde von Manfred am 10. Juli 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Manfred,
erstmal Dank !!!
Wo bekomme ich denn die *ibl her ich hatte nur *pts, oder wie erzeuge ich sie?

HP

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Scooter,
die *.ibl-Datei ist ein ganz normaler Textfile. Im Gegensatz zu *.pts-Dateien, welche in den einzelnen Zeilen nur x-,y-z-Koordinaten der Punkte enthalten, werden in der *.ibl-Datei Schnitte eines Verbundkörpers beschrieben. Also du gibst schon an, wie die Punkte über Kurven verknüpft sind. Da es sich um Verbundflächen/-körper handelt, ist es wichtig, daß jeder Schnitt aus der gleichen Anzahl von Kurven besteht.
Erzeugen kannst die die Datei manuell oder über ein externes Programm, welches die Form deines Körpers/Fläche berechnet und in Einzelschnitte zerlegt.
Prinzipiell wird der zu modellierende Körper in Scheiben geschnitten und an den Schnittstellen über Punkte (und daraus folgende Kurven) beschrieben.
Gruß
Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ manfred, sicherlich kannst du aus *.ibl-dateien versch. Schnitte erstellen/einladen und daraus verbundkoerper generieren. das ist aber nicht unbedingt noetig oder intension, es ist genauso beabsichtigt, einfache kurven einzuladen und daraus zu machen was du willst (aehnlich wie bei den *.pts-dateien).
auch kann man in pro/engineer sehr gut *.ibl-dateien erzeugen...

hier eine einfache anweisung:

-du hast ein volumina oder flaeche und erstellst an den berandungen kurven und hast dann ein drahtmodell z. b. mit dem menuepunkt kurvenzug.

-sind die kurven generiert speicherst du sie als iges ab, aber nur mit der option 'bezugspunkte u. kurven'

-dann laedst du die kurve ein unter kurve-aus datei und waehlst als fileformat *.igs

-die eingelesene kurve editiertst du um, modellbaum rechte maustast, dann im menue kurve waehlen und datei editieren.

-pro/e oeffnet schon im editor das *.ibl-file, dass du nur noch einmal manuell abspeichern musst. die endung *.ibl musst du immer angeben.

-und schon hast du dein file...

wichtig zu wissen: zwei punkte in einer beschreibung verbindet pro/e immer als strecke, sind mehrere punkte als zwei in einer beschreibung werden die punkte immer als spline verbunden (das sind die sektoren mit begin curve)...

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... ach ja, die oben beschriebene vorgehensweise zum erstellen von *.ibl-dateien hat mit dem modul scantools nichts zu tun, das heisst sie kann zum beisiel mit pro/e 2001 im 'normalen' programm ohne die applikation erstellt werden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Hagen / Manfred...u.a.,

...danke für die Mühe  mit den eingelesenen Punktedateien sind wir schon ein ganzes Stück weiter.

Aber wenn das alles nichtŽs mit SCANTOOLS zu tun hat  WAS KANN DANN SCANTOOLS EIGENTLICH und viel wichtiger WER SAGT UNS ENDLICH WIE`S GEHT?  denn Kurven durch Punkte und dann Flächen durch die Kurven konnten wir doch auch so schon.

Ich würd`tanzen für Euch wenn wir das noch raudkriegen würden  ...HP.

hyper_hyper

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... das war ja meine ausgangsfrage ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

scantools.pdf

Sorry, wenn Ihr es schon wusstet.
Sonst RTFM und good luck.

------------------
freundlich grüßend
Sven
