Thema: Spirale (7216 mal gelesen)
|
schulz Mitglied Konstrukteur
Beiträge: 227 Registriert: 12.07.2001 "Es bleibt schwierig" Loriot Wildfire 5.0 Wochenversion M065
|
erstellt am: 07. Nov. 2002 17:34 <-- editieren / zitieren --> Unities abgeben:
Hi Gemeinde, gibt es eine Möglichkeit eine Spirale um eine gekrümmte Leitkurve zu erzeugen? Wenn ich es mit dem normalen Spiralen erzeugen versuche, will Pro/e immer eine Mittellinie als Rotationsachse. Die ist aber natürlich immer gerade nicht gekrümmt. Vielleicht hat jemand eine Idee. Gruß schulz
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 07. Nov. 2002 17:48 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
anagl Ehrenmitglied V.I.P. h.c.
Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 07. Nov. 2002 18:00 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
schulz Mitglied Konstrukteur
Beiträge: 227 Registriert: 12.07.2001 "Es bleibt schwierig" Loriot Wildfire 5.0 Wochenversion M065
|
erstellt am: 07. Nov. 2002 18:50 <-- editieren / zitieren --> Unities abgeben:

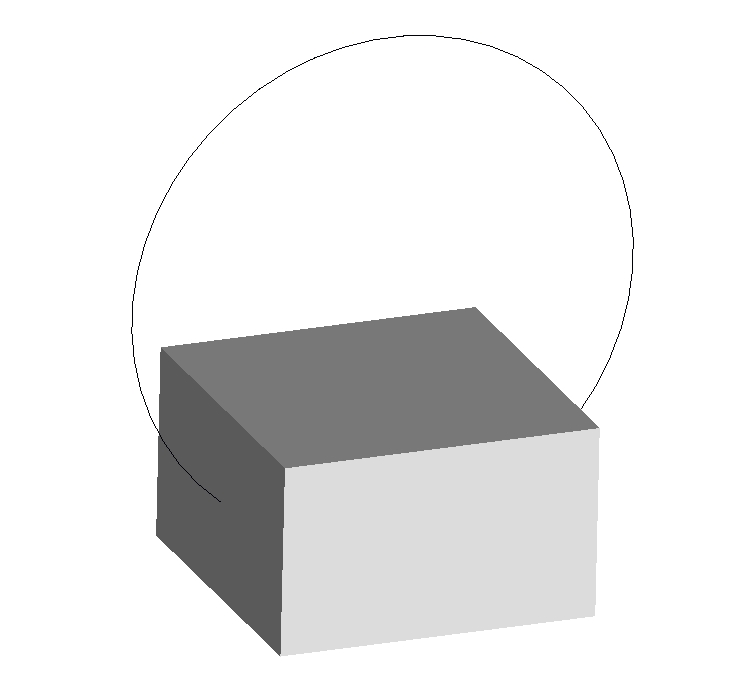

Hi sonja, hi alois, danke alois für das pdf, werde mich mal durchkämpfen!!!!!!!! @sonja: an der im Bild (Anhang Frage)zu sehenden Kurve möchte ich eine Spirale entlang laufen lassen. Besser gesagt um die Kurve. gruß schulz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ahellmann Mitglied Dipl.Ing.
Beiträge: 84 Registriert: 08.08.2000
|
erstellt am: 07. Nov. 2002 23:16 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo, hier meine Idee zum Thema "Spirale an beliebig gekrümmter (auch 3D-gekrümmter) Bezugskurve. Siehe Bild. Nach Datei-Download entzippen und im Teil spirale_01.prt alle KE zurückholen. Andreas ------------------ ------------------- Andreas Hellmann DENC AG Darmstadt ahellmann@denc.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schulz Mitglied Konstrukteur
Beiträge: 227 Registriert: 12.07.2001 "Es bleibt schwierig" Loriot Wildfire 5.0 Wochenversion M065
|
erstellt am: 08. Nov. 2002 09:00 <-- editieren / zitieren --> Unities abgeben:
|
os Ehrenmitglied V.I.P. h.c. Konstruktionsingenieur
Beiträge: 2458 Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 08. Nov. 2002 19:11 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo Bin ein bischen spät. Habe zur Zeit leider keine Möglichkeit tagsüber im I-Net teilzunehmen. Habe ähnliche Lösung wie Alois. Habe meine Anregung aus einem alten Buch von McLellan/Karam. Habe gesehen, das Andreas auch schon eine Lösung hat. Trotzdem wollte nicht umsonst probiert haben. Gruß Olaf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beere Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 1437 Registriert: 31.07.2001
|
erstellt am: 13. Okt. 2004 13:28 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
maniac Mitglied Konstrukteur
Beiträge: 47 Registriert: 15.09.2004 WF2 M140 XP SP2 3,6 GHz 3 GB Ram Quaddro FX 3400
|
erstellt am: 23. Aug. 2005 11:39 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 08. Sep. 2009 16:48 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo, habe zwar die suche verwendet aber keinen passenden Beitrag finden können. Kann mir jemand erklären wie ich eine solche Spirale erzeuge in ProE Wildfire 2 M280? Ich kann die Normteile zwar auch vom Partserver runterladen, aber die erzeugten Modele entsprechen leider nicht der Realität. Deswegen möchte ich diese Spiralumlenkstäbe der Firma ... selber erzeugen, leider fehlt mir das Now How wie ich das anstellen muß. Vielen Dank schonmal im vorraus für eure Bemühungen. [Diese Nachricht wurde von Taurus1981 am 08. Sep. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Moderator Trän-Närrin
Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 08. Sep. 2009 18:03 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
flavus Mitglied Techniker+Familienerhalter
Beiträge: 1378 Registriert: 09.04.2005 ATI 3450 Win7/64 Creo2.0 produktiv Windchill 10.0 nimmermehr :-(
|
erstellt am: 08. Sep. 2009 18:54 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Ziehen-Verbund ist Dein Stichwort! Verdrehwinkel zwischen den Schnitten angeben, Abstand definieren, fertig ist der verdrillte Teil. Oder noch einen 3. Querschnitt mit Verdrehwinkel = 0, dann ist der gerade Abschnitt auch dabei. Kommt ganz ohne trajpar aus... Peter edit: sofern Lizenz vorhanden, kann man auch das style-tool verwenden (twist) [Diese Nachricht wurde von flavus am 08. Sep. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 09. Sep. 2009 08:12 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo, danke für die Antworten mit dem link von Youtube kann ich leider nichts anfangen, da keine Boxen an dem PC sind, habe es mir angeschaut aber kann dem nicht folgen was er da tut. Zug Verbund KE versuche ich seid gestern, Am ende kann ich aber nicht OK geben sondern nur Lösen und dann kommt das Panik Fenster deswegen habe ich um Hilfe gebeten hier. Bin leider immernoch keinen Schritt weiter. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 09. Sep. 2009 11:19 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo, habe jetzt dann doch die Hotline angerufen und es mir erklären lassen. Falls jemand das Resultat haben möchte stelle ich es mal rein. Vieleicht findet sich ja noch jemand der eine einfacherere Lössung parrat hat.
[Diese Nachricht wurde von Taurus1981 am 09. Sep. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Onkel Ben Mitglied Dipl.-Ing.(FH) für Feinwerktechnik
Beiträge: 194 Registriert: 21.03.2007 irgendein Pentium Dual 2x2GB RAM GeForce 8600 GT Win XP SP3 Pro/E WF3 M190 Startup Tools 2007
|
erstellt am: 09. Sep. 2009 11:35 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo zusammen, ein sehr lehrreicher Thread wie ich finde, das Video auf youtube ist sehenswert und eröffnet mir persönlich ganze neue Möglichkeiten und Spielräume. Eine Frage bezüglich der Beispiele in dem Video hätte ich dennoch. Wie man Spiralen, auch gekrümmt, erzeugt dürfte ja mit genügend Beispielen in diesem Beitrag erschlagen sein (siehe auch wickel) Nur wie schafft man es, die Federwicklungen am Anfang UND am Ende enger zu machen? In meinem Beispiel wickel_1 schaff ich das mit dem Graph nur am Anfang. In dem Video ist die Feder aber auch am Ende enger gewickelt. Nen 10er für den, der mich auf den richtigen Weg schubst Die Files sind mit WF3 erstellt. gruß, Ben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied | |
Frau-PROE Moderator Trän-Närrin
Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 09. Sep. 2009 21:37 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
@ Ben (Onkel Ben), Zitat: Original erstellt von Onkel Ben: ...Nen 10er für den, der mich auf den richtigen Weg schubst
da geh' ich jetzt wohl leer aus. Denn 10Ü's hab' ich ja schon für den Link von Dir erhalten. Matthias (c128) hat übrigens völlig recht mit seiner Anmerkung! Hier hast Du deinen Wickel zurück. Ich habe z.B. die trajpar Wiederholung auf 2 reduziert. der evalgraph führt diesen trajpar jetzt 3x aus, also insgesamt 6 Windungen, wobei die Steigung bei je 20% des Anfangs und des Endes bis auf Null abfällt. Schau's Dir mal an (WF3) @Taurus1981
Zitat: ...Vieleicht findet sich ja noch jemand der eine einfacherere Lössung parrat hat...
Nun, ich habe keine einfachere Lösung. Denn ich empfinde diese Lösung bereits als die einfachste! Ich habe Dein Modell etwas modifiziert, dadurch hast Du jetzt sanfte Ein- und Ausläufe (So wie in der Vorgabe) aber leider ist die Datei jetzt als WF3 Datei codiert. Ich häng's mal trotzdem hier an! Vielleicht kriegst Du es ja doch noch irgendwie geöffnet! Was ich sonst noch anbieten kann wären Bilder. Vielleicht wird's ja dadurch bereits deutlich. Viel Spaß damit Nina EDIT: @Taurus: Mir fällt grad' noch was auf: Die Hotline hat Dir leider das Maß "sd22" von der falschen Seite angesetzt. Deshalb hat Dein Teil einen Rechtsdrall! Wenn Du einen Linksdrall haben willst, mußt Du das Maß umkehren, bzw. durch ein entgegengesetztes Maß ersetzen! /EDIT [Diese Nachricht wurde von Frau-PROE am 09. Sep. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 10. Sep. 2009 08:41 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
@Nina danke für deine Hilfe. habe mir die Datei angeschaut habe auch WiFi 3 hier. wollte es auch nachmachen in WiFi2 aber irgendwie habe ich noch nie etwas gehört von einem Graph einfügen. entweder sind meine Schullungen schon zulange her oder bei solchen Themen war ich wohl nie da. Ich habe versucht einen Graph einzufügen aber scheitere am Koordinatensystem welches ich nicht finde. kann eventuel jemand mit WiFi 2 weiter helfen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied | |
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 10. Sep. 2009 09:05 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 10. Sep. 2009 09:11 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Ich nochmal jetzt bekomme ich auch den sanften Anstieg hin *jubbel* und wie bekomme ich einen weichen Auslauf also das es so wie im Bild oben dargestellt, 5 bis 10 mmm am ende der Spirale Gerade auslaufen. Geht das auch über eine Beziehung oder setze ich einfach ein Neueus Profil dran? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Onkel Ben Mitglied Dipl.-Ing.(FH) für Feinwerktechnik
Beiträge: 194 Registriert: 21.03.2007 irgendein Pentium Dual 2x2GB RAM GeForce 8600 GT Win XP SP3 Pro/E WF3 M190 Startup Tools 2007
|
erstellt am: 10. Sep. 2009 13:09 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo zusammen, vielen Dank an Matthias und an Nina. Üüüs werden verteilt und ich habe das ganze endlich kapiert @Taurus: Da würde ich jetzt einfach noch nen Profil dranhängen. Entsprechend referenziert gibts auch ne saubere Zeichnung. gruß, Ben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Moderator Trän-Närrin
Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 10. Sep. 2009 19:53 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Also Ben's Tip ist eigentlich voll okay!! Aber: Wenn Du dich mit der neu gelernten Funktion etwas austoben willst, dann mach deine Skizze_1 mal etwas länger und ändere danach mal den Graphen etwas ab! (Siehe 1. Bild) Überraschung!!!! (Siehe 2. Bild) Na sowas?!? Groschen gefallen?? Gruß, Nina Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 11. Sep. 2009 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
