Hallo,

Pro/E will mich ärgern.
Habe Stufenschnitt in Baugruppe gemacht.
In der Zeichnung habe ich den Schnitt in der Elternansicht.
Aber er klappt den Schnitt sozusagen nich gerade, und das sieht ein bisschen komisch.

Wer kann mir helfen
Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du bist sicher, daß die Orientierung der Ansicht stimmt? Das ist bei Stufenschnitten nicht zwingend so!

Wenn Du den Schnitt mit schrägen Linien skizziert hast, stimmt die Schraffur nicht. Also die Schnittlinien immer schön lotrecht zur Schnittrichtung verbinden.

------------------
Gruß
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und wieso kann ich in einer Halbansicht keinen Ausbruch machen.
Er bietet mir diesen Punkt einfach nicht an.
ich hatte noch nie so große Probleme mit Schnitten gehabt.

Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Tja, das ist wohl eins der Überbleibsel aus den Zeiten, als PTC postuliert hat: "Zeichnungen braucht niemand, Leute! Ihr habt ja 3D..."

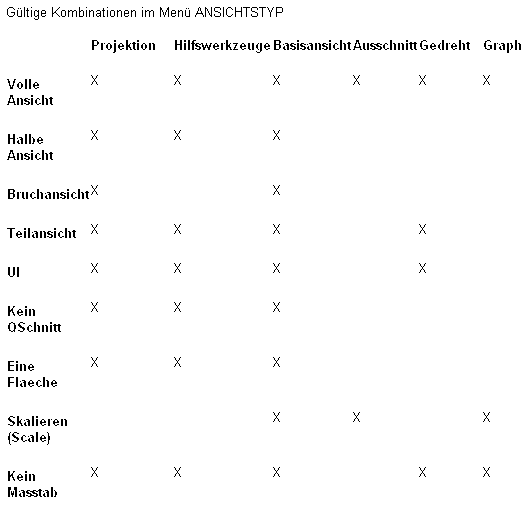

Zitat Handbuch siehe Anhang:

------------------
Gruß
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tja, gut zu wissen.

Aber bei meinem Stufenschnitt gibt er ne Fehlermeldung. Ich habe das in der Zwischenzeit mal mit ner 2.Baugruppe ausprobiert.
Anscheinend geht das nicht bei Baugruppen ???

Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Andrea!

Wegen der Fehlermeldung.
Kann es sein, daß der Schnitt evtl. irgendwo genau durch ne Kannte geht!?
Pro/E hat da manchmal Probleme, den Schnitt dann zu erzeugen!
Da hilft es dann oft, den Schnitt einfach um 0.01mm in die eine oder andere Richtung zu verschieben... ;-))

Ciao

Marcus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Leute!

Würde mich da mit ner Frage gleich anhängen, die vielleicht auch gleichzeitig eine Antwort für Andrea ist. Kann es seit das ProE
nicht in die Zeichenebene klappen kann ? Lucky, Du sagtest doch keine schrägen Linien, das meintest Du , oder?
Da es das als Zeichennorm gibt ist das wohl auch ein Manko von PTC !?

Kerstin

------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi...

meint ihr etwa... Basisansicht-> Schnitt->Voll abgewickelt!?
Voll abgewickelt geht nur bei Basisansicht!? Soweit ich weiß!

Ciao

Marcus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

UND Ergänzung zu singermj:
Bei abgewickelten Schnitten nur dir Schnittflächenn nicht aber die dahinterliegenden Kanten dargestellt werden?
Dies hat in unserer Fertigung immer Probleme gemacht obwohl die Norm es erlaubt.

------------------
und tschüss  Ekkehard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich sach doch Scheisse
*hahaha, wieher*
o.k., nix halbes und nix ganzes, geben wir uns damit zufrieden ?!

See U    ach, und Andrea, mein Beileid hast Du mit der Zeichnungserstellung

Kerstin

------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ne Kollegin hat in ein relativ altes Handbuch geschaut und hat gesagt bei Projektion "voll ausg" muß man anklicken.

Aberd der Depp will das trotzdem nicht.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es könnte auch sein das der Schnitt ein Geometriefehler erzeugt, gemeinerweise in 3D Anzeigt und in der Zeichnung nicht.
Lösung alle Teile auf absolute Genauigkeit stellen.
Wenn es immer noch nicht geht... könnte es sein das Dein Stufenschnitt sehr früh erstellt wurde und nun die Baugruppe größer geworden ist. Das würde nämlich bedeuten das der Schnitt nicht mehr durch alle Teile geht(sieht auch schlecht aus). -> Wie man Schnitte umreiht wurde bereits im Forum beschrieben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kannst Du mal ein Bildchen schicken? Ich verstehe das Problem immer noch nicht vollständig.

Macht er den Stufenschnitt im 3D problemlos?
Welche Fehlermeldung kommt wann genau?
Welche Ansichtsoptionen verwendest Du?

------------------
Gruß
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

problem_schnitt.zip

Also in der Baugruppe sieht der Schnitt halt so aus, wie er aussehen soll.
In der Ansicht sage ich Projektion-Schnitt-voll ausg - dann klicke ich Achse an, dann die Ansicht für Pfeile und dann kommt folgende Fehlermeldung: "Erzeugung des Querschnitts in Ansicht ... abgebrochen"
Dann find ich das ja schon richtig super. In der Ansicht ist kein Schnitt weit und breit zu sehen, aber drunter steht "C-C" und wenn ich die Zeichnung wieder ändern will auf "Kein Schnitt" kann ich das nicht anklicken.
Wenn ich dann in der Ansicht halt aus Verzweiflung anstatt "voll ausg" den "VollQSchnitt" anklicke sieht die Zeichnung so aus wie auf dem Bild, er klappt nicht in Zeichenebene.

So, jetzt habt ihr alle noch was zum Nachdenken bis ich morgen früh wiederkomme.:-))

Schönen Feierabend wünsche ich euch !!!

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Versuchs mal mit absoluter Genauigkeit für alle Teile gleicher Wert.
Du packst es Andrea vielleicht noch heute!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

snap.zip

Hallo Andrea !
Hab es bei einer Baugruppe ausprobiert und es scheint problemlos zu funktionieren (sh. Bild) - das hattest Du doch gemeint oder ? -
wobei ich mit Sicherheit in der Baugruppe bei allen Teile dieselbe Genauigkeit habe, also prüf es echt mal wie ehlers sagt.

Liebe Grüße
Kerstin

Ps.: Der Schnitt ist eine Projektion, Voll abgew, Mittelachse gewählt
------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben

[Diese Nachricht wurde von KeBa am 11. Juli 2002 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hm, wenn ich das Bild recht verstehe, willst Du keine Projektion (horizontal/vertikal) sondern eine Hilfsansicht (In Achsrichtung oder Senkrecht Ebene) erzeugen.

Bei einem ausgerichteten Schnitt wird eine Querschnitts-Bereichsansicht dargestellt, die um eine Achse abgewickelt wird, während mit dem Befehl Voll Ausg (Total Align) ein ausgerichteter Querschnitt einer globalen, Projektions-, Hilfs- oder Vollansicht dargestellt wird.

Wenn die Tips von ehlers nicht funktionieren, probier doch mal die din.dtl Option "crossec_type old_style"
(unter Spezial - Zeichn Einst)
Eventuell musst Du den Querschnitt dann im 3D neu erzeugen

------------------
Gruß
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich weeß nicht!?

Habe das gemacht mit der Genauigkeit. Hieß bei mir in den Einzelteilen:relative Genauigkeit und war schon überall gleich.
Dann habe ich in die din.dtl geschaut, da war schon old_style.

Und trotzdem bricht er meine Projektion ab, mit der Fehlermeldung, die ich euch schon einmal geschrieben habe.
Aber trotzdem behauptet er, dass die Ansicht geschnitten ist.
Vielleicht mag er die Achse nicht, die ich ihm angebe.
Ich habe den Schnitt auch schon mal woanders in der Baugruppe probiert, es klappt einfach nicht.
Aber nach Kerstins Aussage glaube ich so langsam, das ich diese Option irgendwie falsch bediene.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Andrea,

mach mal eine Hilfsansicht statt der Projektion. Als Orientierungs-Richtung gibst du deine Schnittebene an. Dann sollte die Klapprichtung stimmen.

------------------
Gruß
Lucky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey, kann es nicht echt sein das er einfach den Schnitt selbst nicht will ?
Du sagtest, er baut ihn im .prt problemlos auf, zeigt ihn an ohne rote Kanten ??
Du hast den Stufenschnitt durch die ganze -asm gezogen?
Und Du legst die gefragte Achse auf die Stelle wo Du auch den Knick im Stufenschnitt hast ???(weiß nicht ob es damit was zu tun haben könnte, würde mich aber nicht wundern)
Wenn Du magst ruf mich doch mal an!

Liebe Grüße
Kerstin

------------------
Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

expander_ok.zip

So, jetzt hab ich mich noch einmal totprobiert.

1. Ich habe eine neue Baugruppe gemacht mit zwei Einzelteilen aus meinem Original. - Das hat geklappt mit Stufenschnitt, so wie es sollte.

2.Habe mir nochmal meine Original-Baugruppe genommen, alles nochmal von vorne gemacht, um dann nach oben zu klappen. Da kam wieder die Fehlermeldung. Er macht dann die Ansicht, aber halt ohne Schnitt. Habe dann die Ansicht ein paarmal regeneriert, man weiß ja nie, aber ist nix passiert. Dann habe ich nach unten geklappt und dies hat funktioniert, und auf einmal ist auch die obere Ansicht schraffiert, aber nicht geschnitten.(siehe Bild).

Fazit: Er kann den Schnitt nur nach hinten klappen und nicht zu mir hin. Aber nur in dieser Baugruppe, denn in der Baugruppe unter 1. hat es in beide Richtungen geklappt.

Na ja, gut zu wissen. Aber kann dies wirklich eine Erklärung sein ??

Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wegen absoluter Genauigkeit: Gleicher Wert bei relativer Genauigkeit ist nicht gleiche Genauigkeit in allen Teilen. Je größer Teil je ungenauer Pro/E. Schalte auf absolute Genauigkeit um und setze nun einen Wert für alle gleich!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Morgen,

habe absolute Genauigkeit in allen Teilen jetzt gleich mit 0.0012.
Habe neue Ansichten mit Projektion nach rechts und links gemacht.
Nach rechts klappts, nach links nicht.

Muß ich das verstehen ??

Gruß Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da fällt mir noch was ein !!

Kann mir einer verraten, warum ich die linke Ansicht(die nicht funktioniert) weder löschen noch ändern (Schnitt weg) kann.
Und die Benennung für den Schnitt steht ganz unten aßerhalb der Zeichnung.

Häääääh
Andrea

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
