Thema: Ausrichten von Zeichnungsansichten (781 mal gelesen)
|
schulz
Mitglied
Konstrukteur
   Beiträge: 227
Registriert: 12.07.2001 "Es bleibt schwierig"
Loriot
Wildfire 5.0
Wochenversion M065
|
erstellt am: 10. Jul. 2002 15:04  <-- editieren / zitieren -->   Unities abgeben:
Hi Gemeinde, hab mal wieder eine Frage.......
Ich habe in 2000i2 eine Zeichnung mit 5 verschiedenen Modellen erzeugt. Jeweils mit einer Basisansicht und einer Seitenansicht mit Schnitt.
Jetzt möchte ich die Ansichten zueinander ausrichten. Aber wie ? Ihr habt bestimmt einen Tip für mich. Gruß
schulz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sonja1
Mitglied
Konstruktion/CAD-Betreuung
Beiträge: 363
Registriert: 24.04.2002 HP Workstation XW4200
Windows XP SP2
NVidia Q FX3400 Treiber 8.1.6.7
Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend)
Intralink 3.4 M062
|
erstellt am: 10. Jul. 2002 15:10 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
schulz
Mitglied
Konstrukteur
Beiträge: 227
Registriert: 12.07.2001 "Es bleibt schwierig"
Loriot
Wildfire 5.0
Wochenversion M065
|
erstellt am: 10. Jul. 2002 15:16 <-- editieren / zitieren --> Unities abgeben:
|
proEman
Mitglied
Maschinenkonstrukteur
Beiträge: 65
Registriert: 07.12.2001 IBM Thinkpad A31p
Wildfire 3
Mechanica
Ansys Workbench
|
erstellt am: 10. Jul. 2002 15:16 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo Schulz, beim erzeugen der Seitenansicht #Pojektion #Schnitt ... wählen und dann richtet sich die geschnittene Seitenansicht an der Basisiansicht aus.
Beim Ausrichten der einzelnen Modelle würde ich etwas mit den Fanglinien versuchen, müsste es aber auch erst probieren. Sonst Augenmass :-) Gruss Marc ------------------
It's not a trick,
it's a parametric part Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schwarzl Philipp
Mitglied
Beiträge: 141
Registriert: 03.09.2001 HW: HP XU700 P4 1.4Ghz 20GB 1GB FireGL2 21"
SW:ProE2001/2003060 WIN2K
|
erstellt am: 11. Jul. 2002 08:50 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
|
Manfred
Mitglied
Dienstleister
Beiträge: 598
Registriert: 10.07.2000
|
erstellt am: 11. Jul. 2002 18:46 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Hallo, noch eine Ergänzung zum Ausrichten. Das Ausrichten erfolgt über deb Ansichtsursprung. Seit 2000i2 gibt es eine config-Option drawing_view_origin_csys in welcher man den Namen eines Koordinatensystems (aus template) eintragen kann. Damit ist für alle Modelle der Ansichtsursprung gesetzt. Wenn die Option nicht gesetzt ist, liegt der Ursprung in der Ansichtsmitte. Gruß Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Günther Weber
Mitglied
Maschinenbautechniker
Beiträge: 439
Registriert: 15.09.2000 WildFire 5,
Windows 11
|
erstellt am: 12. Jul. 2002 20:41 <-- editieren / zitieren --> Unities abgeben: Nur für schulz
Aber warum funktioniert das Ausrichten nicht bei voll abgewickelten Querschnitten ? So einen Schnitt kann man ja nur als Basisansicht erzeugen. Die Ansicht Schnitt A-A ist an der anderen Basisansicht ausgerichtet. Wenn ich die Ausrichtung so haben will, wie man sich das als normaldenkender Mensch ( oder irre ich ? ) vorstellt, kann ich das nur über umständliche Tricks mit Bezugskurven erreichen. Wer hat da einen Tipp für mich ? Danke
Günther
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred
Mitglied
Dienstleister
Beiträge: 598
Registriert: 10.07.2000
|
erstellt am: 14. Jul. 2002 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für schulz

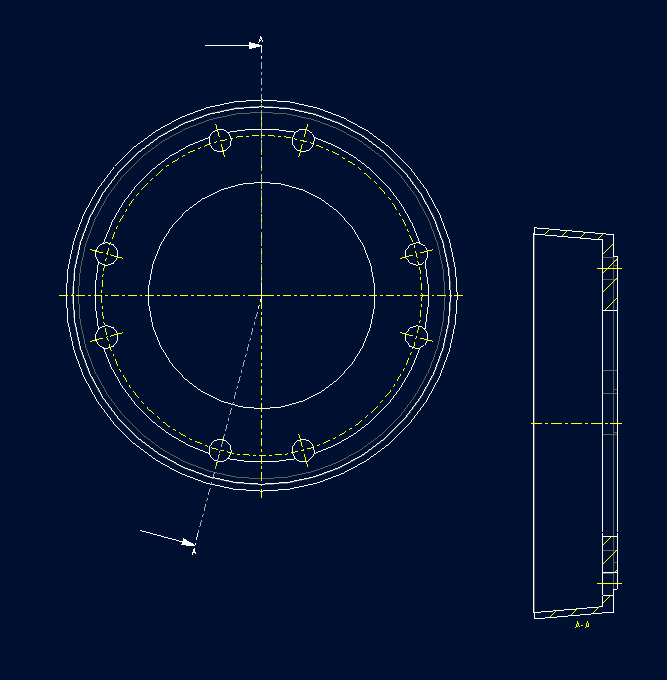

Hallo Günther, voll abgewickelte Schnitte akzeptieren keinen benutzerdefinierten Ansichtsursprung. Das Ausrichten ist aber über 2D-Raster(Ansicht-->2D-Raster) und fangen an Raster(Dienstprogramme-->Umgebung) möglich. Anbei ein Bild. In der linken Ansicht muß dabei der Ursprung genau in Ansichtsmitte liegen. Gruß Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred
Mitglied
Dienstleister
Beiträge: 598
Registriert: 10.07.2000
|
erstellt am: 14. Jul. 2002 12:49 <-- editieren / zitieren --> Unities abgeben: Nur für schulz

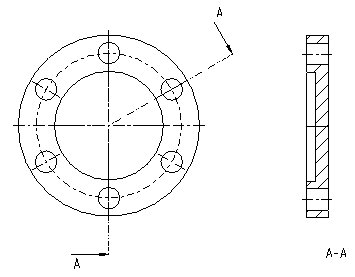

Hallo Günther, noch ein Nachtrag. Für deinen Fall (Beispiel) braucht man keinen voll abgewickelten Schnitt. Für einen Stufenschnitt Rotationsteil mit einem Knick in der Mitte reicht ein voll ausgeklappter Schnitt als Projektion zu, in dem man die Achse zum Ausrichten wählen kann. Gruß Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
