Thema: Ringfeder (4508 mal gelesen)
|
vik Mitglied Student
Beiträge: 13 Registriert: 22.05.2002
|
erstellt am: 23. Mai. 2002 20:46 <-- editieren / zitieren --> Unities abgeben:
|
sadolf Mitglied VR-Projektleiter, IS-Berater, Konstrukteur
Beiträge: 1440 Registriert: 27.11.2001 DeltaGen 12.1.1 VRED 2015 W7 64bit PrÖ, Katja Windchill TCE (nur unter Protest;)
|
erstellt am: 23. Mai. 2002 21:05 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Schau mal hier rein: http://www.cad.de/foren/ubb/Forum12/HTML/001528.shtml Die Formel für die Kurve mußt Du Dir selber zurechtbasteln, aber als Student ist man ja noch fit. Ein anderer Lösungsansatz ginge über #Variabel_Section_Sweep, hier kann man im Schnitt über Beziehungen einen Parameter "trajpar" verwenden, der über die Zuglänge von 0 auf 1 wächst, damit kriegst Du z.B. auch eine Rotation um die Leitkurve hin dWINKEL= 360*trajpar*(anzahl_windungen) ------------------ freundlich grüßend Sven Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
vik Mitglied Student
Beiträge: 13 Registriert: 22.05.2002
|
erstellt am: 23. Mai. 2002 22:34 <-- editieren / zitieren --> Unities abgeben:
Danke Sven, aber so fit bin ich dann doch nicht. Unser Prof hat bei der Ringfeder übrigens auch geschummelt. Er hat eine halbe Ringfeder erstellt, indem er einen halben Donut (Torus) rotiert hat. Dieser steht schräg zu einer Ebene. Danach hat er ihn gemustert und die beiden halben Ringfedern als Baugruppe zusammengeklatscht. Diese Ringfeder hat dann aber keine konstante Steigung. Mein proE stürzt beim Mustern trotz einer on the fly erzeugten Referenzebene immer ab und bei 120 Windungen hab ich aufs kopieren irgendwie keine Lust. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonja13 Mitglied CAD PDM Support
Beiträge: 333 Registriert: 23.05.2002 WF2 mit IL 3.4 auf XP 32bit CAD-SAP Schnittstelle
|
erstellt am: 24. Mai. 2002 07:01 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
Beingodik Mitglied
Beiträge: 244 Registriert: 28.03.2002
|
erstellt am: 24. Mai. 2002 09:02 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Hallo ihr beiden Die Gleichungen sind nicht so das Pro/blem. Ich hab sie mal für eine Ringfeder mit 30mm Mittenradius, 5mm Federradius und 150 Windungen für eine Umdrehung erstellt und sieht auch ganz gut aus. x = (30 +5 * cos ( t * 360 * 150 ) ) * cos ( t * 360 ) y = (30 +5 * cos ( t * 360 * 150 ) ) * sin ( t * 360 ) z = 5 * sin ( t * 360 * 150 ) Wenn mir jetzt einer daraus einen Körper macht, hagelt es Unities.
------------------ Bis denne Die Antwort liegt irgendwo da draussen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RAND Worldwide Mitglied
Beiträge: 202 Registriert: 27.06.2001
|
erstellt am: 24. Mai. 2002 09:21 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 09:44 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
Beingodik Mitglied
Beiträge: 244 Registriert: 28.03.2002
|
erstellt am: 24. Mai. 2002 09:55 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
vik Mitglied Student
Beiträge: 13 Registriert: 22.05.2002 Studio Tools Catia V5R8 ProE 200i^2
|
erstellt am: 24. Mai. 2002 14:16 <-- editieren / zitieren --> Unities abgeben:
|
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 14:25 <-- editieren / zitieren --> Unities abgeben: Nur für vik

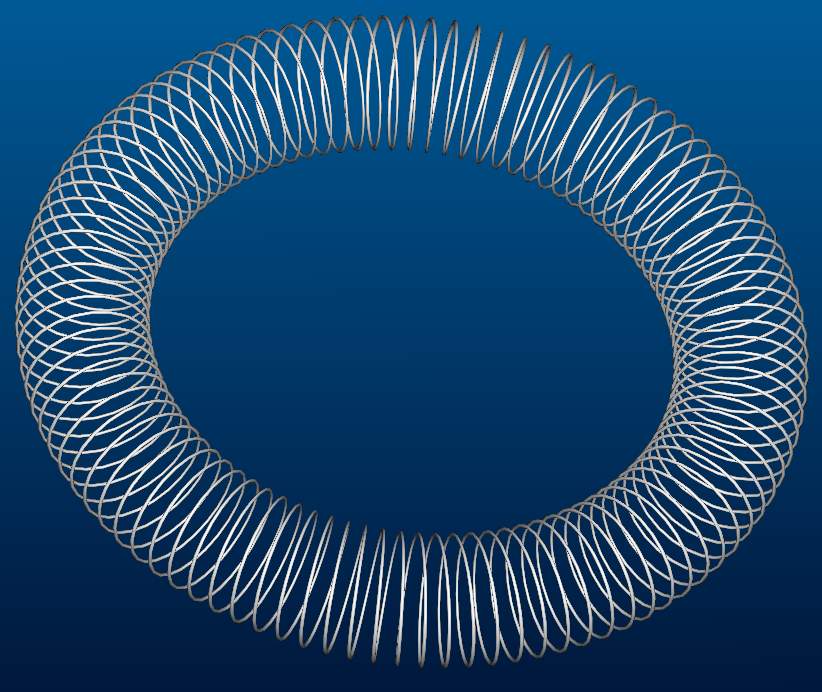

Hier ist die vollparametrische Ringfeder. Die Feder ist aber endlos. Macht halt nen Matschnitt. Im FlächenKE ist im Schnitt eine Beziehung. Sowas wie sd4=trajpar*5*360. aus 5 macht eben die Anzahl der Windungen dann stimmts. Es ist noch 2000i2 Grüße aus dem Schwarzwald Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 24. Mai. 2002 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 24. Mai. 2002 14:33 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 14:40 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Ich wüßte auch nur einen Pfusch, Die Fläche mit Körper ersetzen. Leitkurve wäre die Tangentiale Flächenkette gemäß der Fläche! Mit ein bischen Versatz dazu den Kreis ziehen. Mit Materialschnitt den ersten Spiralkörper wieder wegschneiden. Oder ich seh das ganze nicht so genau und ziehe mit varschnitt den Kreis direkt? Oder ich verwende immer dieses Teil und passe es mir an. [Diese Nachricht wurde von ehlers am 24. Mai 2002 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 24. Mai. 2002 14:48 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
RAND Worldwide Mitglied
Beiträge: 202 Registriert: 27.06.2001
|
erstellt am: 24. Mai. 2002 14:53 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Hallo, Surface ist nicht notwendig. Hier die Schritte. Erzeugen einer Spiralfeder. Am Ende und am Anfang der Feder benötigt ihr eine Ebene. Nun einfach Ring biegen. Skizze quer zur Feder und Kooridinatensystem in die Mitte der Feder. Nun fragt Ringbiegen noch nach der Anfangs und Endebene die er zusammenbiegen soll. (Siehe oben Anfang und ende der Feder) Fertig !!!!! Somit habt ihr alle Parameter wie bei einer Feder. Gruss und schönes Wochenende. Jens
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 15:02 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 24. Mai. 2002 15:08 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 24. Mai. 2002 15:16 <-- editieren / zitieren --> Unities abgeben: Nur für vik

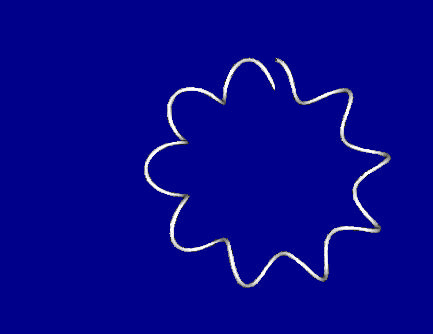

@ehlers das Problem hatte ich auch... man muss eine Linie aus dem "Drehzentrum" der zuerst erzeugen Feder nach aussen legen (siehe Skizze, die Kreise symbolisieren den "Federkreis", die horizontale muss skizziert werden, dazu in der Kreismitte ein Kord-Sys). Gruss Sonja Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für vik
|
RAND Worldwide Mitglied
Beiträge: 202 Registriert: 27.06.2001
|
erstellt am: 24. Mai. 2002 15:29 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Hallo, diese Funktion sollte eigentlich Reifen biegen heisen da sie urprünglich dafür entwickelt wurde. Au der Oberfläche eines Rechtecks wird das Pneu Muster entworfen und dann zu einem Kreis gebogen. Da das Muster aber auch in der Seitenwand sein muss wird die Szizze benötigt die Steuert nämlich die Baligkeit da wir die hier nicht benötigen Zeichnen wir hier ne gerade. Die Funktion eignet sich auch hervorragend um Text auf einen Zylinderumfang zu bringen. Gruss Jens Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 15:40 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Puh das wars! Jetzt muß man aber aufpassen das die Wicklungen richtig aufgehen. @Sonja1 Mit Deiner Skizze ist mir das aber nicht ganz klar. Hast Du etwa geschwindelt? Oder hast Du Steuerleitkurve Biegen verwendet? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sonja1 Mitglied Konstruktion/CAD-Betreuung
Beiträge: 363 Registriert: 24.04.2002 HP Workstation XW4200 Windows XP SP2 NVidia Q FX3400 Treiber 8.1.6.7 Pro/E Wildfire4 M100 (sehnlichst auf M120 wartend) Intralink 3.4 M062
|
erstellt am: 24. Mai. 2002 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Hi Ehlers Nicht geschwindelt, ich hab's schon korrekt gemacht, aber als ich Deinen Eintrag sah, dass es nicht funktionier hatte ich das Teil bereits wieder gelöscht. Um nicht noch mal das Ganze zu zeichnen, habe ich nur schnell eine Skizze erzeugt um den Verlauf des geforderten offenen Schnitts darzustellen. Aber war wohl etwas unklar. So, ich wünsch Euch ein schönes Weekend. Gruss Sonja Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beingodik Mitglied
Beiträge: 244 Registriert: 28.03.2002
|
erstellt am: 24. Mai. 2002 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für vik
Das mit dem Ringbiegen hab ich ja noch nie kapiert. Aber egal. Mich würde interessieren warum ich nicht den weg über die Gleichungen gehen kann. Die Leitkurve sieht doch soooo schön aus. Ich bekomme nur einfach keinen Draht daraus. Please Help ------------------ Bis denne Die Antwort liegt irgendwo da draussen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
vik Mitglied Student
Beiträge: 13 Registriert: 22.05.2002 Studio Tools Catia V5R8 ProE 200i^2
|
erstellt am: 24. Mai. 2002 15:51 <-- editieren / zitieren --> Unities abgeben:
|
ehlers Mitglied Ingenieur
Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 24. Mai. 2002 17:08 <-- editieren / zitieren --> Unities abgeben: Nur für vik
@Beingodik Du kannst die Kurve nicht zum Ziehen verwenden, weil Gleichungskurven keine Orientierung/Aufwärtsrichtungen haben. Du brauchst entweder noch eine Fläche die mit varschnitt und normalrichtung gezogen wird oder eine zweite Leitkurve für den x-Vektor! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
