Thema: Gewindedarstellung (2058 mal gelesen)
|
Kantioler Martin
Mitglied
CAD Admin - Konstrukteur
   Beiträge: 773
Registriert: 06.09.2000 Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M060
PDMLink 11.0 M030
IV 2019 i. d. Ausbildung
|
erstellt am: 08. Apr. 2002 14:43  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen bei der Zeichnungsdarstellung (Schnittdarstellung)eines Gewindes mit Fase zeigt Pro/E eine Vollinie als Gewindeanfang. Gibt es eine Option, daß diese Linie nicht gezeigt wird oder eine Möglichkeit diese auszublenden? Danke für eure Hinweise. Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur
Beiträge: 1440
Registriert: 27.11.2001 DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)
|
erstellt am: 08. Apr. 2002 17:05 <-- editieren / zitieren --> Unities abgeben: Nur für Kantioler Martin
|
Kantioler Martin
Mitglied
CAD Admin - Konstrukteur
Beiträge: 773
Registriert: 06.09.2000 Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M060
PDMLink 11.0 M030
IV 2019 i. d. Ausbildung
|
erstellt am: 09. Apr. 2002 08:38 <-- editieren / zitieren --> Unities abgeben:

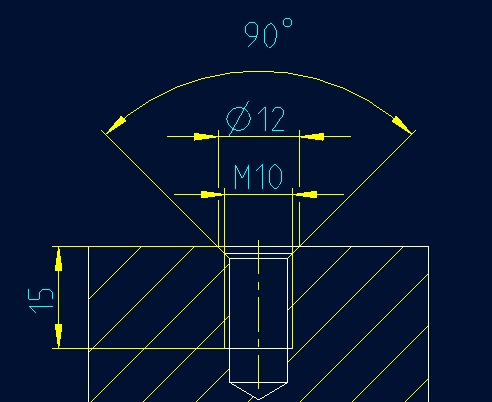

Hallo Sven dein Hinweis auf diesen Forenbeitrag hilft mir leider nicht weiter, du hast mein Problem falsch verstanden. Schau dir doch das angehängte bild an. (Vollinie durch Fase) Trotzdem danke. Grüße Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Johann Heim
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 162
Registriert: 01.11.2000
|
erstellt am: 09. Apr. 2002 09:24 <-- editieren / zitieren --> Unities abgeben: Nur für Kantioler Martin
Hallo Martin, das mit dieser Linie ist schon immer so (ich arbeite seit V17 mit Pro/E). Pro/E sellt - bekanntlich - Gewinde mit einer zylindrischen Flaeche dar. Die von Dir kritisierten Linien sind die Umlaufkanten dieser Flaeche. Es besteht keine Moeglichkeit diese zu entfernen. Du musst es wohl so machen wie alle mit bekannten Konzerne, bei denen Pro/E eingesetzt ist - einfach akzeptieren.
Oder die Gewinde in der Zeichnung nicht darstellen und der Zeichnung "malen" ;-). Gruss
Johann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager
Beiträge: 2174
Registriert: 14.08.2000 Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1
|
erstellt am: 09. Apr. 2002 10:22 <-- editieren / zitieren --> Unities abgeben: Nur für Kantioler Martin
Hi Johann, da haste Recht: Bei Zeichnungen einfach akzeptieren, wie´s ist und das beste draus machen. Wenn man im Hause eine richtige Zeichnungsprüfung hat, die nauch auf die normgerechte Darstellung achtet, muss man da ein paar Abstriche machen. Sonst wird´s zu aufwendig und zu teuer. Grüße D. Bexkens PS: Ich bin seit der Version 13 dabei, und wer das damals mitgemacht hat, ist schon froh über den aktuellen Zustand und schimpft nicht mehr... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur
Beiträge: 1440
Registriert: 27.11.2001 DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)
|
erstellt am: 09. Apr. 2002 22:42 <-- editieren / zitieren --> Unities abgeben: Nur für Kantioler Martin
Vielleicht arbeite ich ja schon zu lange mit ProE (Rel 9), aber selbst meine pingeligen Siemens-Kollegen von damals ("... am Anfang schuf der Herr die Mittellinie ...") kamen damit klar. Das Problem kannst Du nur beheben, indem Du Dir ein neues schaffst. Wenn Du das Gewinde nicht bis zur Fasenfläche, sondern bis zur Platzierungssebene der Bohrung laufen lässt, liegen die beiden dicken Linien aufeinander und die beiden dünnen sind genauso dick, wie die Maßhilfslinien. Das klappt aber nur, wenn Du jedesmal den Gewindedurchmesser bemaßt, sonst sieht es halt auf eine andere Weise nicht normgerecht aus.  ------------------
freundlich grüßend
Sven  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
