Thema: Matrix ausgeben (2245 mal gelesen)

HomerICH
Mitglied

Senden Sie eine Private Message an HomerICH

Schreiben Sie einen Gästebucheintrag für HomerICH

Beiträge: 9
Registriert: 12.10.2005

erstellt am: 12. Okt. 2005 13:44

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo

habe folgendes problem
wie kann ich mir eine flussdichteverteilung in einer ebene als matrix ausgeben?
ich kann die flussdichteverteilung graphisch darstellen und als tabelle ausgeben, wobei die tabelle nur eine linie der ebene enthält.
mein ziel ist es die werte einer aufgespannnten fläche (xy) in eine matrix auszugeben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wosch
Ehrenmitglied V.I.P. h.c.
Elektrotechniker im Ruhestand

Senden Sie eine Private Message an wosch

Schreiben Sie einen Gästebucheintrag für wosch

Beiträge: 2607
Registriert: 16.12.2004

Rechne zuerst ein Problem nach, für das Du eine analytische Lösung kennst.

erstellt am: 12. Okt. 2005 18:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH

Hat denn die Fläche eine solche Ebenmäßigkeit, dass das sinnvoll ist, oder anders gefragt, wozu soll das gut sein? Was soll mit dieser Matrix geschehen, was ANSYS nicht kann?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HomerICH
Mitglied

Beiträge: 9
Registriert: 12.10.2005

erstellt am: 13. Okt. 2005 13:18

<-- editieren / zitieren -->

Unities abgeben:

Stell dir die Fläche am besten als kariertes Blatt vor, wo in jedem Kästchen ein bestimmter Wert der Flussdichteverteilung oder Temperatur usw. stehen könnte. Jeder Wert hat nun einen bestimmten Ort. Wenn es nun möglich ist die Werte einer vernetzten Fläche als Tabelle oder Matrix auszugeben ist es möglich 3 D Diagramme zu erstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wosch
Ehrenmitglied V.I.P. h.c.
Elektrotechniker im Ruhestand

Beiträge: 2607
Registriert: 16.12.2004

Rechne zuerst ein Problem nach, für das Du eine analytische Lösung kennst.

erstellt am: 13. Okt. 2005 15:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH

Das kann man auch über Umwege auch mit ANSYS machen.
Aber ich denke über die Matrix-Ausgabe nach.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wosch
Ehrenmitglied V.I.P. h.c.
Elektrotechniker im Ruhestand

Beiträge: 2607
Registriert: 16.12.2004

Rechne zuerst ein Problem nach, für das Du eine analytische Lösung kennst.

erstellt am: 16. Okt. 2005 11:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH


potential.txt

3D Diagramm mit ANSYS
Wenn ein ebenes Potentialfeld (in x,y) vorliegt, kann man der z-Koordinate aller Knoten dieses Feldes den Wert des Potentials zuweisen. Damit ensteht ein "Potential-Gebirge". (Siehe Bild) Wegen der Beherrschung der verdeckten Elemente klappt das nur ordentlich mit Graphics Device: 3D.
(Quelltext in der Anlage)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wosch
Ehrenmitglied V.I.P. h.c.
Elektrotechniker im Ruhestand

Beiträge: 2607
Registriert: 16.12.2004

Rechne zuerst ein Problem nach, für das Du eine analytische Lösung kennst.

erstellt am: 16. Okt. 2005 12:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH

matrix.txt

Matrix-Ausgabe der Werte eines Potentialfeldes
Wenn ein Feld mit äquidistanten Abständen der Knoten vorliegt, ist eine Ausgabe in Matrixform (für eine externe 3D-Darstellung) sinnvoll. Dabei ist es sicher besser, die Knotenpotentiale auszugeben, als die Mittelwerte der Elemente.
Durch den Quelltext (in der Anlage) werden die Knotenpotentiale sortiert ausgegeben. Mir fehlt nur noch eine Möglichkeit der automatischen Spaltenanordnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadhase
Mitglied
studentin

Senden Sie eine Private Message an cadhase

Schreiben Sie einen Gästebucheintrag für cadhase

Beiträge: 123
Registriert: 01.09.2007

erstellt am: 20. Mrz. 2009 08:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH

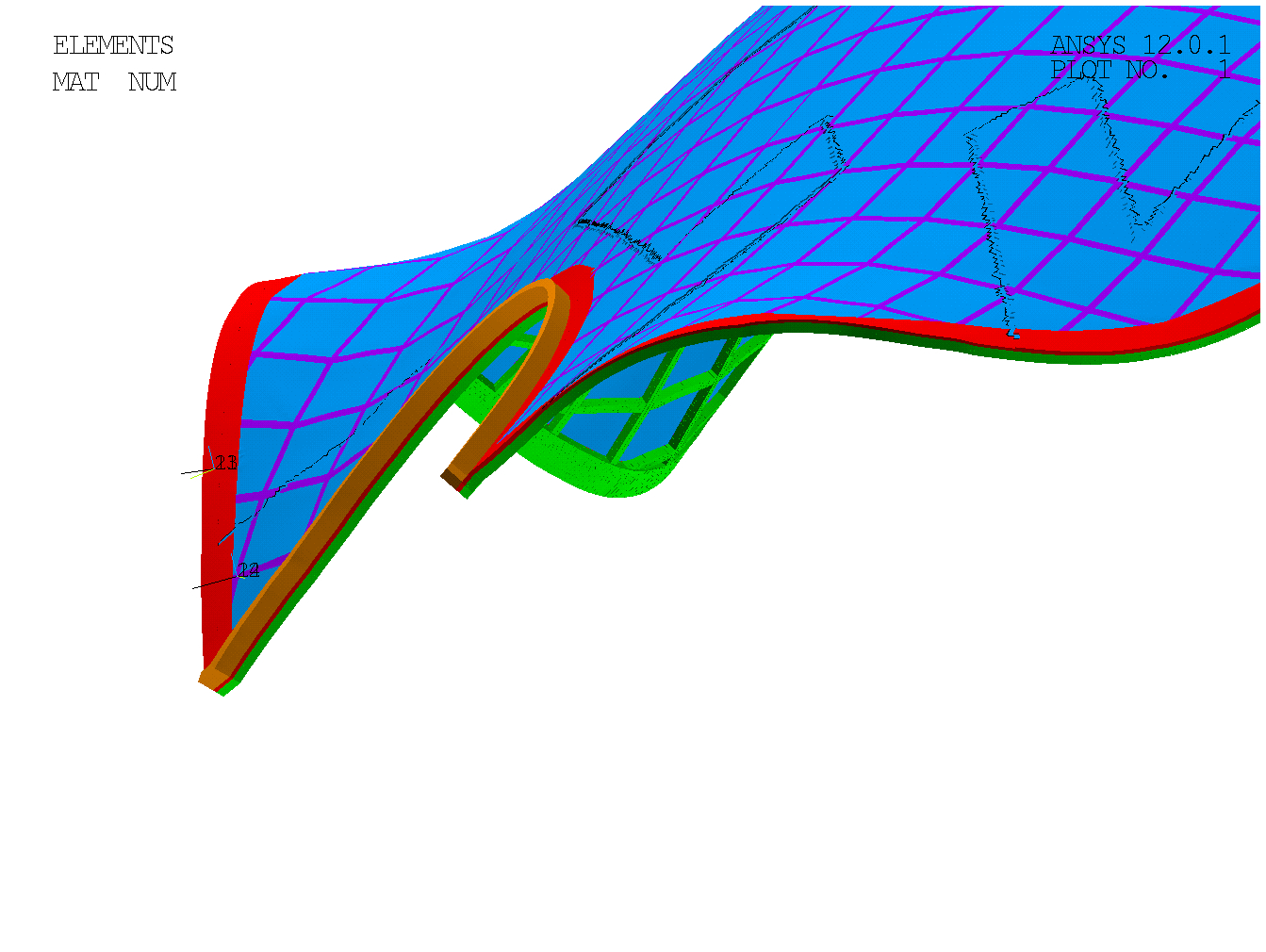

Ich weiss, der Beitrag ist schon sehr alt, aber habe eine Frage und zwar sieht das Bild bei mir anders aus...

Habe aber keine Ahnung warum...

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wosch
Ehrenmitglied V.I.P. h.c.
Elektrotechniker im Ruhestand

Beiträge: 2607
Registriert: 16.12.2004

Rechne zuerst ein Problem nach, für das Du eine analytische Lösung kennst.

erstellt am: 20. Mrz. 2009 10:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH

So etwas entsteht, wenn die ANSYS-Prozessabbruch-Abfrage bejaht wird. Man muss sie verneinen!
Außerdem steht im Quelltext, dass eine Anwendung nur mit dem Grafikgrät 3D sinnvoll ist.

------------------
Viel Erfolg wünscht
Wolfgang Schätzing

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadhase
Mitglied
studentin

Beiträge: 123
Registriert: 01.09.2007

erstellt am: 20. Mrz. 2009 10:34

<-- editieren / zitieren -->

Unities abgeben:

Nur für HomerICH

Hallo @wosch,

was ist mit " Grafikgerät 3D " gemeint?

Spezielle Software für das Darstellen dieser 3D-Flächen wie zB. Origin oder ist der gleichen in Ansys vorhanden???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
