Hallo,

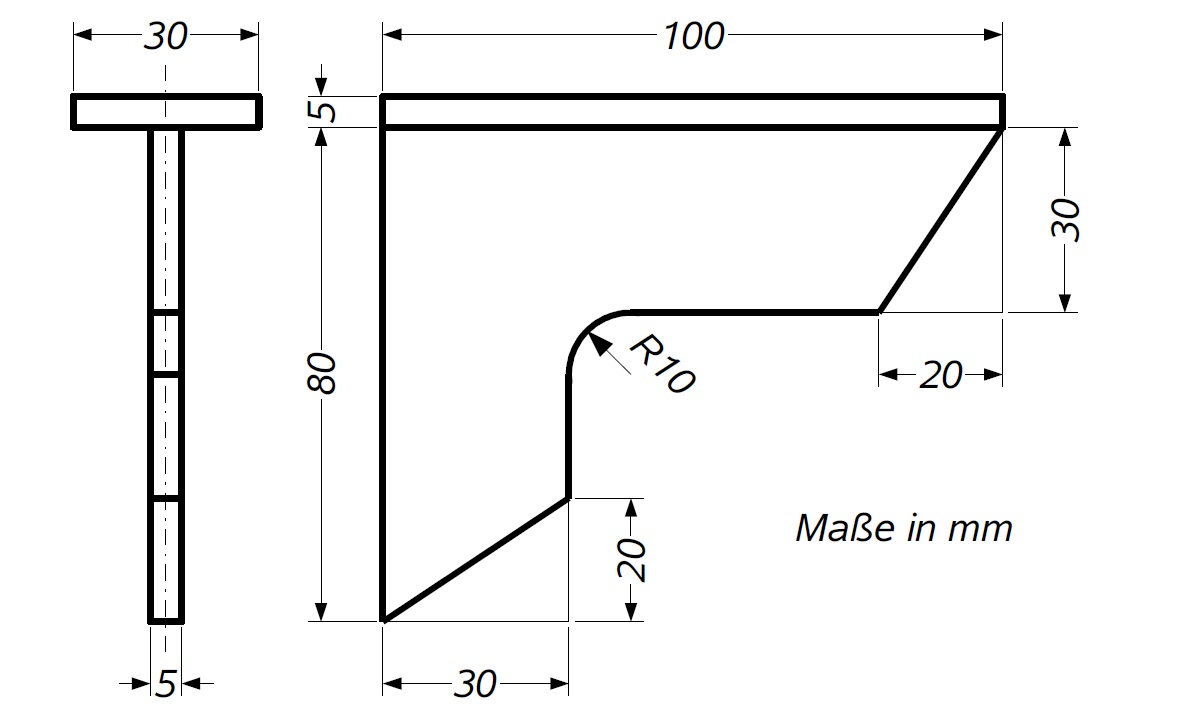

ich bin gerade dabei in Femap eine Winkelstütze zu brechnen. So wie auf dem Bild hab ich die Stütze bis jetzt im System. Jetzt geht es darum die Dicke der Stütze zu hinterlegen.
Nun kommen wir zu meiner Frage:

Wie hinterlege ich die Dicke richtig? Bei der Stütze sollen die 5 mm symmetrisch hinterlegt werden und bei der Deckfläche sollen die 5 mm nach oben gehen.

Wie geht das?

Danke

------------------
MfG

Manuel
