Hallo zusammen,

ich habe ein Problem bezüglich der Erstellung eines Modelles.
Ich habe 2 Körper. Einer der beiden Körper(Körper2) soll sich schrittweiße um z.B. 1° um seine Mittelachse drehen. Nach der Rotation soll anschließend Körper1 von Körper2 subtrahiert werden.
Diese Schritte sollen 360x wiederholt werden.
Drehen-Subtrahieren-Drehen-Subtrahieren,.....

Nun ist jedoch das Problem, dass spätestens bei der 3. Wiederholung, das Modell beschädigt ist und Lücken entstehen.

Realisiert habe ich das ganze versuchsweiße erstmal über den Recorder. Liegt dies an einer Modellgenauigkeit/Auflösung?

Viele Grüße aus Bayern,
Tobias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 27. Aug. 2025 19:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

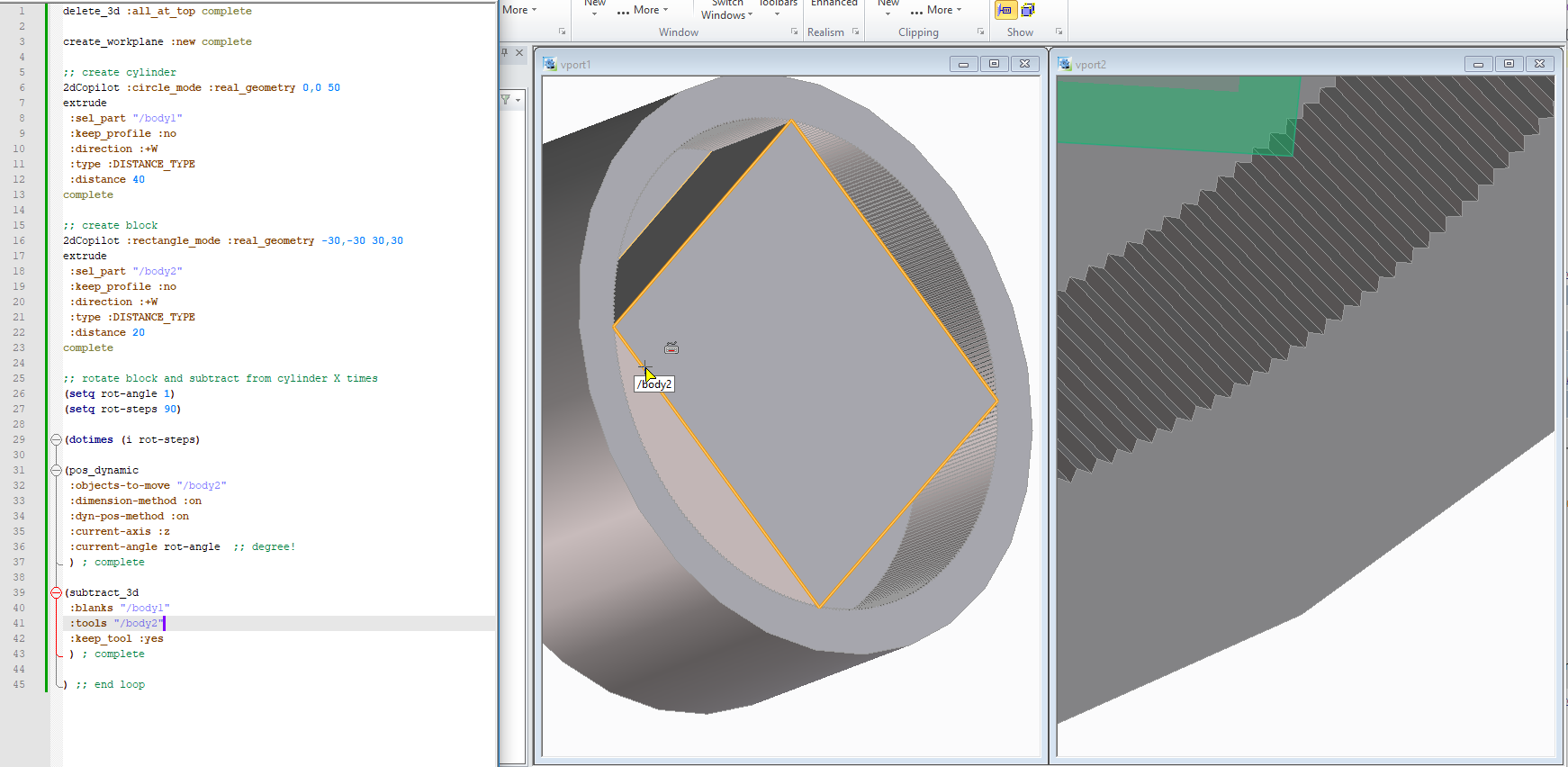

cadde_92_001045.lsp




Zitat:
Original erstellt von tobias317:
Drehen-Subtrahieren-Drehen-Subtrahieren,.....
Nun ist jedoch das Problem, dass spätestens bei der 3. Wiederholung, das Modell beschädigt ist und Lücken entstehen.

Hallo Tobias, erst mal herzlich willkommen auf CAD.DE

Dein erstes Posting UND eine ausgefüllte System-Info 👍, das gibt ein Fleiss-🐝-chen!


Ich habe das mal nachzustellen versucht. Da ich aber hier gerade die PE90 laufen habe und diese NICHT die recorder Funktionalität beinhaltet, habe ich mir den Inhalt zusammen kopiert.

Zunächst ist ein recorder file nichts anderes als ein LISP file. Ein (load "/wo/auch/immer/datei.rec") funktioniert also ebenfalls.

Besonderheit der Recorderfiles sind die eingebetten Kommentare a la "recorder section", wo ein im Recorder abgespielter recorder-file eben Stückchenweise 'abgespielt' werden kann.


Wie du siehst habe ich in meinem 'recorderfile' sogar eine Schleife eingebaut. (zum upload musste es doch wieder .lsp sein)

Also ich habe 90 mal einen Quader von einem Zylinder abgezogen.  Funktioniert wunderbar.

Spaßes halber habe ich den Quader auch mal 180 mal rotieren lassen, machte aber kein Unterschied. Subtract Nummer 91 bis 180 gehen dann ins Leere.

Ob ich den Quader oder Zylinder rotieren lasse macht auch keinen Unterschied


Hinweis: wenn man das So (ohne sd-call-cmds drum rum) laufen lässt, ist es etwas lahm und es gibt viele redraws. Aber es funktioniert. Das aber nur als Randbemerkung.


Ich habe meine Zeilen 31 bis 43 auch mal per copy and paste in die Modeling command line geschubst und das dann dort x mal wiederholt. Das funktionierte auch.

Du könntest nen Aufruf des PartCheckers jedes mal einbauen..   ob's hilft das Problem zu lokalisieren??

Vielleicht kannst Du auch deinen Recorder file mal anhängen.


------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 27. Aug. 2025 20:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Alternative kannst du auch mal
Code:
create_multiple_pa_radial
:source "/body2"
:share
:count 360
:axis ...
:angle 1
...
nutzen, und dann nur einen Subtract machen mit der Liste der Tools (welche ich dann in einem temporäres Hilfs Assembly erzeugt hätte, was dann das Subtract-Tool wäre)

Das wären dann nur ZWEI Befehle 😉 zur Ausführung, statt 720 😣.

Und Frage: ist das eine EINMAL-Aktion? Oder machst du sowas öfter? ;-)

------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 27. Aug. 2025 20:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Wolfgang!

Vielen Dank für deine Antwort.

Ich werde dies morgen sofort testen!
Mich wundert's, dass dies ohne Probleme klappt. Gut, meine Körper sind etwas komplexer, aber im Grunde dieselbe Anwendung.

Das Profil fülle ich ebenfalls morgen noch aus. Danke für den Hinweis.

Ich habe solche Fälle tatsächlich öfters. Jedoch kann ich vieles mathematisch über kleine VB Scripte abdecken, da oftmals nur Konturzüge als DXF benötigt werden. Diese erzeuge ich dann CAD-unabhängig. Aber speziell in diesem Fall, ist modellgestützt der(hoffentlich) einfachere Weg.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 27. Aug. 2025 22:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich


cadde_92_001045_sh1sub.lsp


Zitat:
Original erstellt von der_Wolfgang:
Alternative kannst du auch mal create_multiple_pa_radial nutzen
Deesch isch cool unn g'fällt ma no mehr 😎  - siehe Anhang

------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 28. Aug. 2025 08:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


shaft.pkg


Guten Morgen Wolfgang,

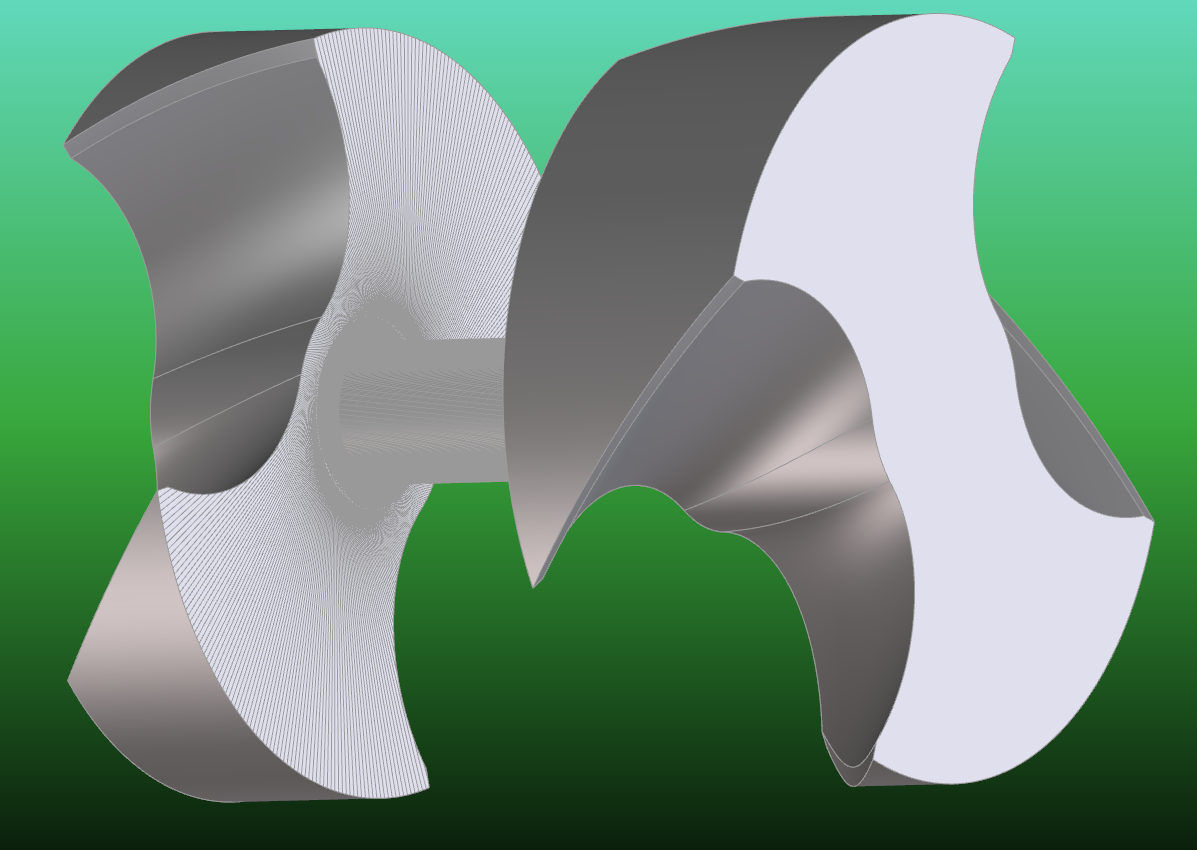

anbei meine zu bearbeitenden Teile. Body2 soll von Body1 schrittweiße subtrahiert werden.
Dein LSP funktioniert sehr gut. Jedoch kann ich es nicht auf meine Körper anwenden. Kann es sein, dass es dort Genauigkeitsprobleme gibt?

Grüße,
Tobias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lix b
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von lix b an!   Senden Sie eine Private Message an lix b  Schreiben Sie einen Gästebucheintrag für lix b

Beiträge: 305
Registriert: 03.10.2014

Creo Elements / Direct Modeling 20.4
Creo Elements / Direct Model Manager 20.4
<P>Notepad++
Win 11

erstellt am: 03. Sep. 2025 14:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich


shaft.pkg


Hallo Tobias,

dein Modell könnte von der Genauigkeit ein Problem haben. Probier doch mal die Modelle im Anhang aus, ob es mit der höheren Genauigkeit klappt.

------------------
Viele Grüße
Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 08. Sep. 2025 07:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Lix,
ich habe es über's Wochenende probiert. Leider ist dort derselbe Fehler.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lix b
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von lix b an!   Senden Sie eine Private Message an lix b  Schreiben Sie einen Gästebucheintrag für lix b

Beiträge: 305
Registriert: 03.10.2014

Creo Elements / Direct Modeling 20.4
Creo Elements / Direct Model Manager 20.4
<P>Notepad++
Win 11

erstellt am: 08. Sep. 2025 08:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich


shaft.pkg






Hab als letzten Versuch die Genauigkeit auf das Maximum erhöht. Da machen allerdings die Rundungen an den Kanten nicht mehr mit.

Wenn du damit leben kannst, dass diese vorher entfernt werden, klappt das Subtrahieren.

------------------
Viele Grüße
Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 08. Sep. 2025 08:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Morgen!

Vielen Dank fürs probieren!
Nur müssten die beiden Teile gewechselt werden. Der Zylinder ist das Ziel und die Schnecke das Werkzeug. Also die Schnecke muss am Zylinder subtrahiert werden. Der Zylindner dreht sich um die eigene Achse. Wobei man auch die Schnecke um die Achse des Zylinders drehen kann - müsste dasselbe Ergebnis sein
Den Radius zu entfernen ist kein Problem.

Grüße,
Tobias

[Diese Nachricht wurde von tobias317 am 08. Sep. 2025 editiert.]

[Diese Nachricht wurde von tobias317 am 08. Sep. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lix b
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von lix b an!   Senden Sie eine Private Message an lix b  Schreiben Sie einen Gästebucheintrag für lix b

Beiträge: 305
Registriert: 03.10.2014

Creo Elements / Direct Modeling 20.4
Creo Elements / Direct Model Manager 20.4
<P>Notepad++
Win 11

erstellt am: 08. Sep. 2025 09:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich


shaft_neu.pkg




Hier die Ausgangsmodelle in max Genauigkeit.
Bei 1° Schritten ist nach 5-6 Schritten Schluss.
Mit 5° komm ich deutlich weiter.

------------------
Viele Grüße
Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 08. Sep. 2025 10:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von lix b:
Bei 1° Schritten ist nach 5-6 Schritten Schluss.

Frage: macht ihr das jetzt in Einzel-Schritten oder mit der X*Share+1*Subtract Methode aus cadde_92_001045_sh1sub.lsp ??

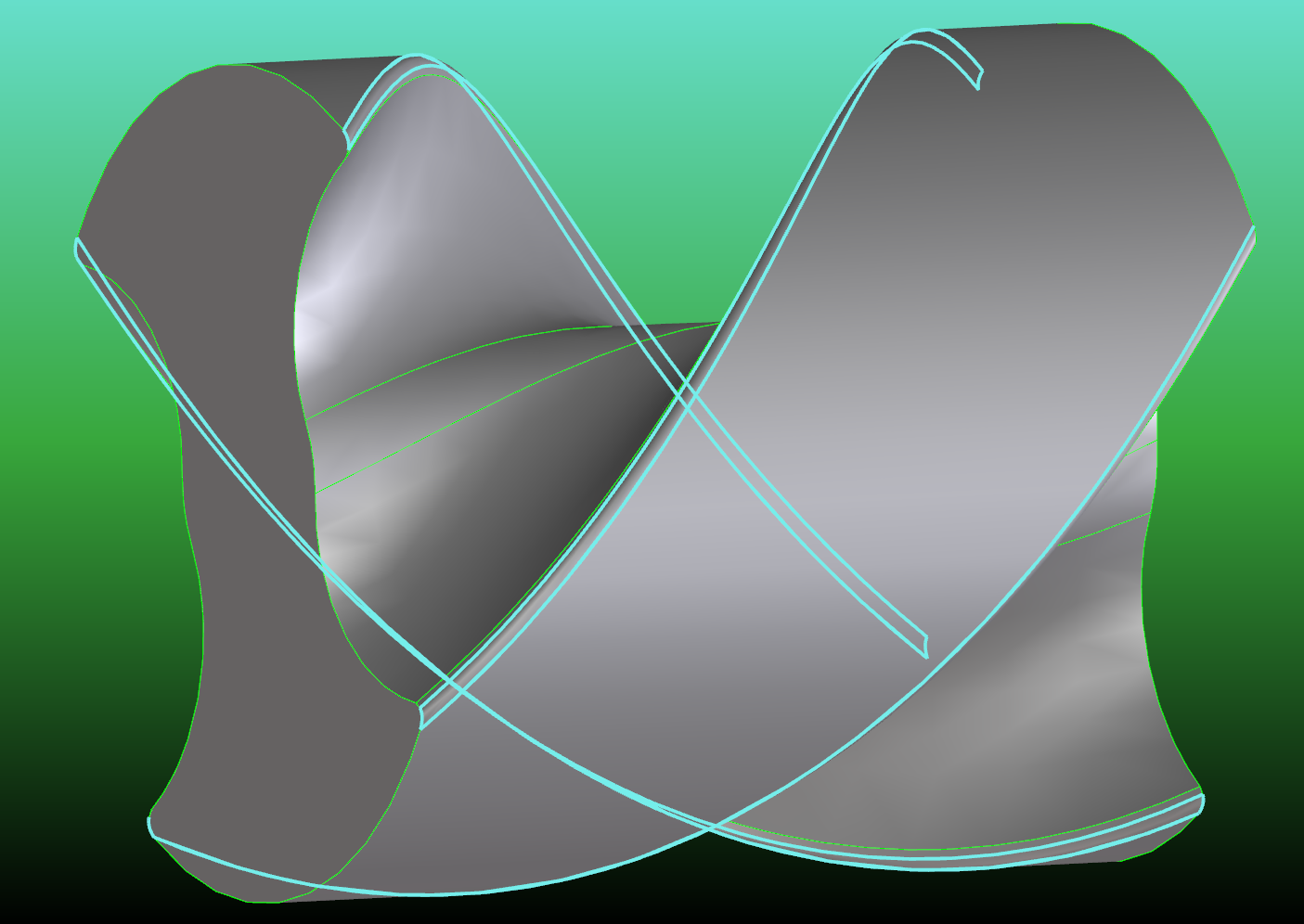

Der Screen Shot sieht mir nach dem langsamen Einzel-Schritt-Verfahren aus. Würde ich nicht empfehlen.


Mit meinen manuell erzeugten hochkomplexen super detaillierten Klötzen und Zylindern passiert mir das nicht. 😅

------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lix b
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von lix b an!   Senden Sie eine Private Message an lix b  Schreiben Sie einen Gästebucheintrag für lix b

Beiträge: 305
Registriert: 03.10.2014

Creo Elements / Direct Modeling 20.4
Creo Elements / Direct Model Manager 20.4
<P>Notepad++
Win 11

erstellt am: 08. Sep. 2025 10:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Im Einzelschrittverfahren, um den Geometriefehler ausfindig zu machen.

------------------
Viele Grüße
Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 08. Sep. 2025 10:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von lix b:
Im Einzelschrittverfahren, um den Geometriefehler ausfindig zu machen.
Okay. - und der passiert auch mit X*share+1*subtract?  (habe hier nur die PE am laufen und kann das pkg file nicht laden)

------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lix b
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von lix b an!   Senden Sie eine Private Message an lix b  Schreiben Sie einen Gästebucheintrag für lix b

Beiträge: 305
Registriert: 03.10.2014

Creo Elements / Direct Modeling 20.4
Creo Elements / Direct Model Manager 20.4
<P>Notepad++
Win 11

erstellt am: 08. Sep. 2025 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich




Ja leider, es liegt an der Geometrie der Schnecke.

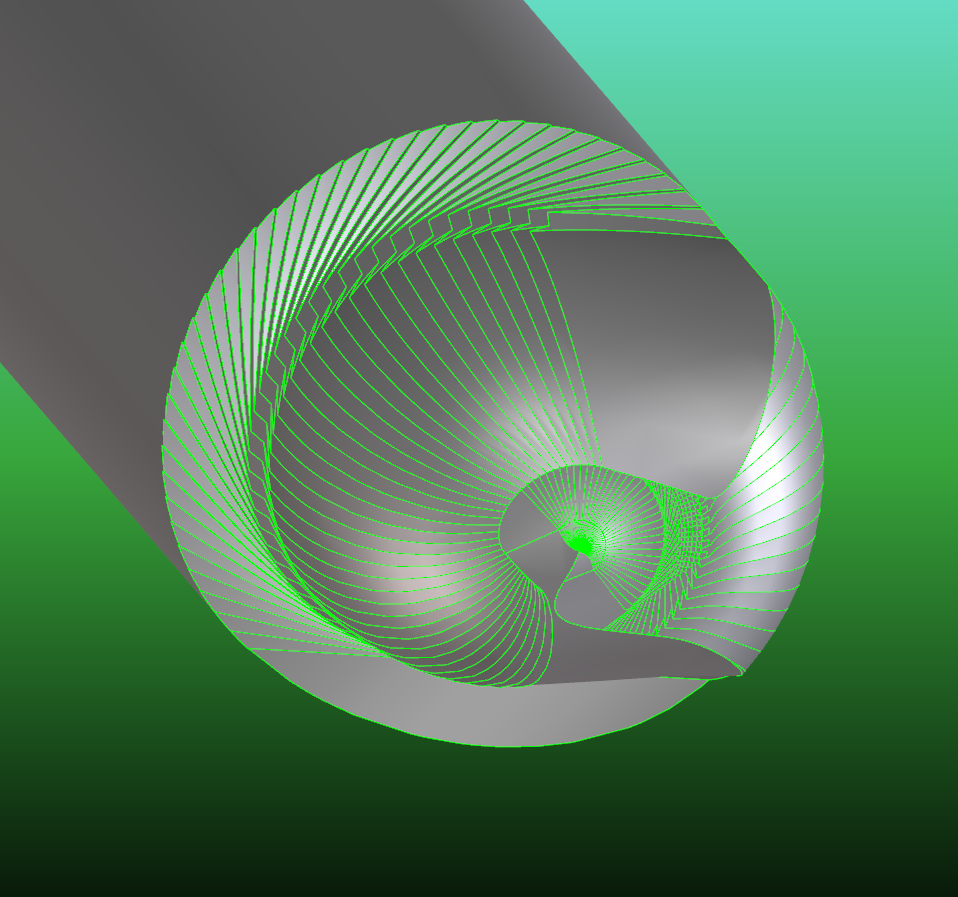

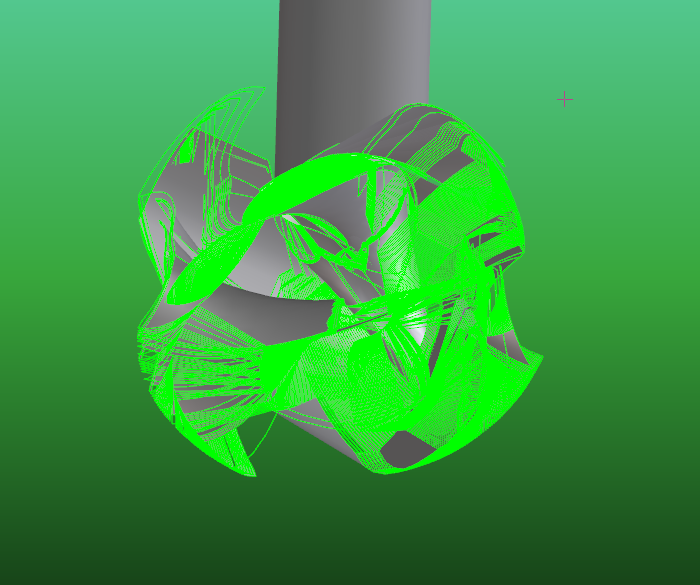

Das Resultat nach 1/2h Rechenzeit siehe Screenshot

------------------
Viele Grüße
Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 08. Sep. 2025 11:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich habe eine Testlizenz für das Advanced Assembly beantragt. Da gibt es anscheinend eine Funktion, welche mir das zurückgelegte/benötigte Volumen bei einer Bewegung innerhalb Baugruppe erzeugt. Vielleicht kann man über diesem Weg genauer subtrahieren.. ansonsten bleibt nur der mathematische Weg.

Hab auch schon probiert, eine Ebene durch die Mittelachse rotieren zu lassen und schrittweiße den Querschnitt der Schnecke zu projizieren. Aber die Nacharbeit der Geometrie, um diese dann letztendlich am Zylinderteil rotierend schneiden/ziehen zu können, ist extrem aufwendig.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 08. Sep. 2025 20:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von tobias317:
Zylinderteil rotierend schneiden/ziehen zu können
Ihr macht aber auch Sachen .. Tsss Tsss .  😵 - quält doch das arme Modeling nicht so arg! 😉

------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 09. Sep. 2025 06:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

War vielleicht etwas komisch geschrieben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lix b
Mitglied
Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von lix b an!   Senden Sie eine Private Message an lix b  Schreiben Sie einen Gästebucheintrag für lix b

Beiträge: 305
Registriert: 03.10.2014

Creo Elements / Direct Modeling 20.4
Creo Elements / Direct Model Manager 20.4
<P>Notepad++
Win 11

erstellt am: 09. Sep. 2025 08:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Weißt du wie dieser Befehl heißt oder wo der steckt?
Mir wäre diese Funktion nicht bekannt, nicht das es sich um eine Verwechslung mit der dynamischen Kollision handelt.

Eine Frage noch zu deiner Ausgangssituation.
Muss der Zylinder exakt an dieser Stelle platziert werden? Das ist ja irgendein krummes Maß zur Achsmitte der Schnecke.
Der Geometriefehler tritt ja asymmetrisch an der Schnittkontur auf.

------------------
Viele Grüße
Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 09. Sep. 2025 08:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ne, weiß ich nicht.. Aber das kann ich nochmal nachfragen

Die Form ändert sich, je nach Position des Zylinders.
Ich habe das Maß 3,631mm(Abstand zur Achse) und 5,137mm(Abstand Zylinderachse zur Mitte des Schneckenprofils) gewählt, da ich dort bereits eine korrekte Zylinderform als Modell habe. Somit kann man die Ergebnisse vergleichen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

achim96
Mitglied
Konstrukteur


Sehen Sie sich das Profil von achim96 an!   Senden Sie eine Private Message an achim96  Schreiben Sie einen Gästebucheintrag für achim96

Beiträge: 139
Registriert: 08.07.2013

Creo Elements / Direct Modeling, V20.1.4.0
Model Manager V20.1.4.0
Part Library

erstellt am: 10. Sep. 2025 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Hast du es mal versucht, zuerst 360 mal den Abzugskörper jeweils als KOPIE rotieren zu lassen und zu diesen zu einem Körper vereinen? Anschließend den neuen Abzugskörper nur einmal zu subtrahieren?

------------------
freundliche Grüße
Achim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

der_Wolfgang
Moderator
Tastenhauer


Sehen Sie sich das Profil von der_Wolfgang an!   Senden Sie eine Private Message an der_Wolfgang  Schreiben Sie einen Gästebucheintrag für der_Wolfgang

Beiträge: 2355
Registriert: 3.20.

● PE60+80+90@home
● W10 Pro Build10.0.19045.6282
● Drafting V17~V20.7@job
● Modeling V17~V20.7@job
● Windchill 12.1.2.6@job
● UWGM Client 13.1.0.1@job
● Taschenrechner
● brain 6.3
● Stift+Zettel V8.42

erstellt am: 10. Sep. 2025 17:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von achim96:
Hast du es mal versucht, zuerst 360 mal den Abzugskörper jeweils als KOPIE rotieren zu lassen und zu diesen zu einem Körper vereinen?

Ja->Jein, also mit meinen einfachen Teilen. a) ich habe shares genommen und keine KOPIEn, weil das ist nur unnötig ballast. b) ich habe dabei gemerkt das 360 Teile vereinen deutlich länger dauert also 360 Teile (auf einen Schlag) subtrahieren. - Deswegen hatte ich keinen lsp file mit jener Variante bereit gestellt.

Aber gut: berechtigte Frage, Achim.

------------------
Firefox ESRJava Forum Stuttgart JUGS ● OSD Hilfeseite (de) / help page (en)NotePad++BuFDi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 10. Sep. 2025 17:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Eben probiert.. es dauert leider wirklich länger.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

achim96
Mitglied
Konstrukteur


Sehen Sie sich das Profil von achim96 an!   Senden Sie eine Private Message an achim96  Schreiben Sie einen Gästebucheintrag für achim96

Beiträge: 139
Registriert: 08.07.2013

Creo Elements / Direct Modeling, V20.1.4.0
Model Manager V20.1.4.0
Part Library

erstellt am: 15. Sep. 2025 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für tobias317 10 Unities + Antwort hilfreich

Ist das entstandene Modell auch fehlerhaft?

------------------
freundliche Grüße
Achim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tobias317
Mitglied



Sehen Sie sich das Profil von tobias317 an!   Senden Sie eine Private Message an tobias317  Schreiben Sie einen Gästebucheintrag für tobias317

Beiträge: 10
Registriert: 27.08.2025

Creo Direct Modelling 20.4.1

erstellt am: 18. Sep. 2025 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja ist ebenfalls fehlerhaft.

Ich habe nun die Testlizenz.

Es geht um die Advanced Assembly Lizenz. Dort kann man eine Animation festlegen und beim Wiedergeben das Modell verfolgen lassen. Prinzipiell werden auch nur schrittweiße Exemplare des Körpers erstellt. Funktioniert zur Erstellung des Volumens super! Jedoch kann ich auch hier, die entstandenen Exemplare nicht subtrahieren. Genauigkeit/Fehlerhafte Körper

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen .... | Nach anderen Beiträgen suchen

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
