Thema: Penrose-Parkettierung per CAD (2179 mal gelesen)
|
mikeslash Mitglied

 Beiträge: 14 Registriert: 25.08.2008
|
erstellt am: 30. Aug. 2008 14:16 <-- editieren / zitieren --> Unities abgeben:

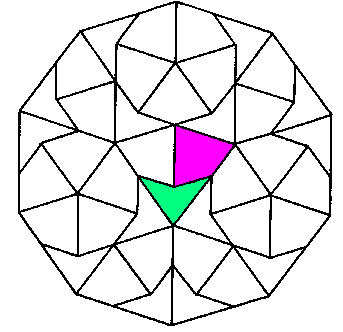

Hallo, ich möchte eine Vektorzeichnung von einer Penrose-Parkettierung (siehe Datei) erstellen, habe aber weder ein geeignetes Programm, noch eine Ahnung wie ich am besten vorgehe. Es kommen nur 3 verschiedene Winkel und Seitenlängen vor. Kann mir jemand ein Programm (Freeware) empfehlen und/oder sagen wie es geht? Vielen Dank, mikeslash
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
highway45 Moderator Bastler mit Diplom


 Beiträge: 6385 Registriert: 14.12.2004 Handfeger 2.0
|
erstellt am: 30. Aug. 2008 14:32 <-- editieren / zitieren --> Unities abgeben:          Nur für mikeslash
Zum Vektorisieren hast du ja schon was. Und was möchtest du jetzt machen ? Zum Beispiel welche Dateiformate liegen dir vor und welche Dateiformate sollten anschließend herauskommen ? Oder möchtest du nur eine 2D-Zeichnung machen ? Wenn du mal ein richtiges CAD bedienen möchtest, dann kann ich dir CoCreate Modeling PE empfehlen. Bei dieser kostenlosen Version sind allerdings die Im- und Export-Funktionen sehr eingeschränkt. www.cocreate.de/free ------------------ CoCreate: Hilfeseite I FAQ I Hilfreiche Links Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mikeslash Mitglied

 Beiträge: 14 Registriert: 25.08.2008
|
erstellt am: 30. Aug. 2008 15:35 <-- editieren / zitieren --> Unities abgeben:
Meine Vorlagen(bmp) sind zu ungenau zum vektorisieren, deshalb möchte ich gleich ein 2D(3D)-Datenmodel erstellen. Formate wären vorzugsweise STL, VRML, 3DS, OBJ, PLY. Ich habe bisher noch nie mit einem CAD-Programm gearbeitet, doch es wäre gut, wenn ich per Tastatur Winkel und Längen bestimmen könnte. Gruß, mike Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
highway45 Moderator Bastler mit Diplom


 Beiträge: 6385 Registriert: 14.12.2004 Handfeger 2.0
|
erstellt am: 30. Aug. 2008 15:53 <-- editieren / zitieren --> Unities abgeben:          Nur für mikeslash

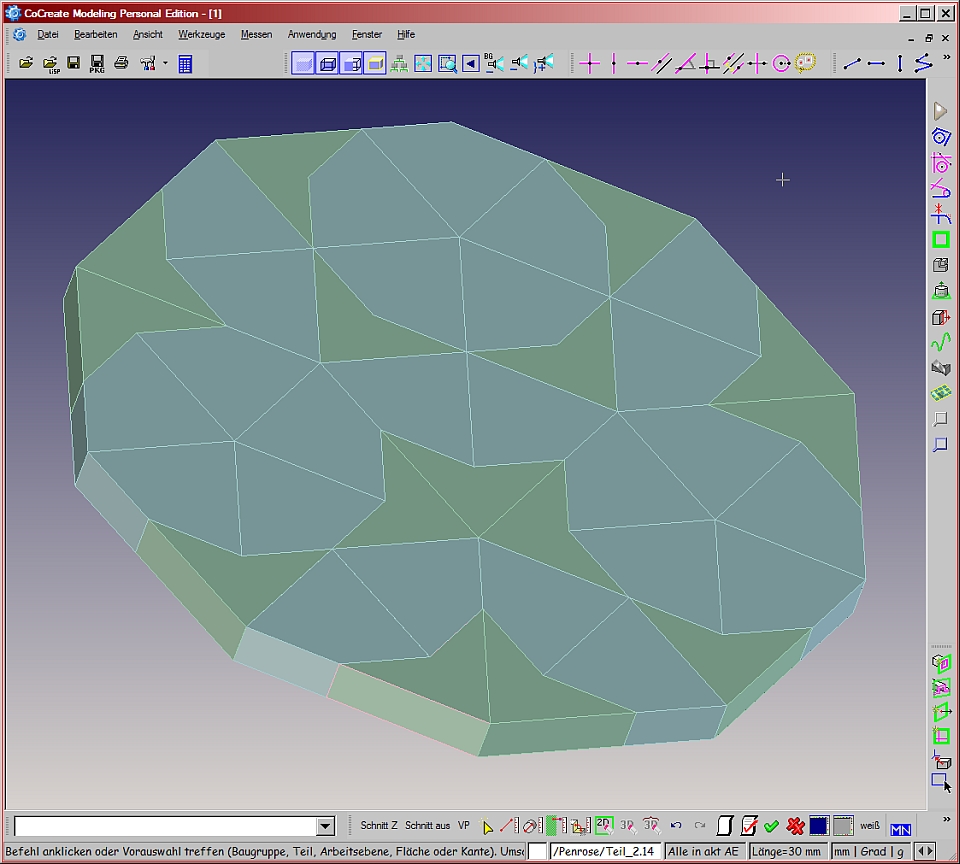

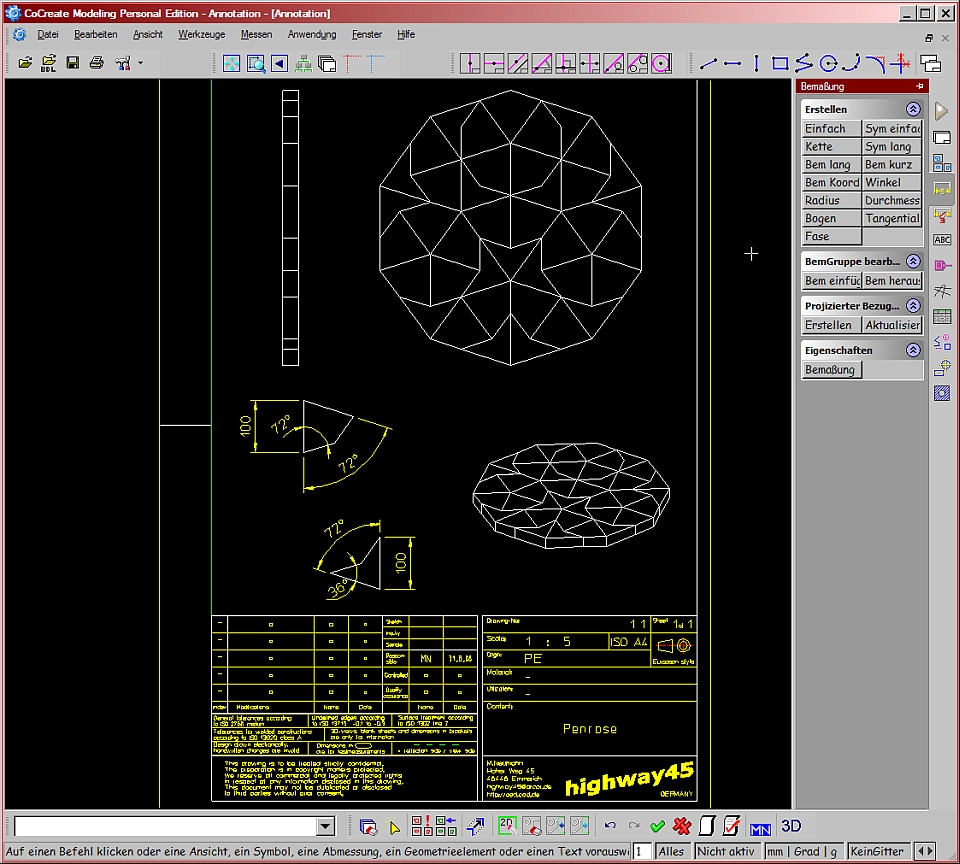

Stimmt, aus dem Bild bekommt man keine guten Daten heraus. Bevor man das alles korrigiert hat, hat man es zehn mal schneller neu gezeichnet. Dein Muster ist natürlich ein klassischer 2D-Fall, welches du auch mit dem kostenlosen 2D-CAD von Solid-Edge lösen kannst: http://www.pbu-cad.com/pro-cad-werkzeuge-2d-kostenlos.html In einem 3D-CAD würde man nur die beiden Grundkörper als Volumen zeichnen und dann entsprechend positioniert vervielfältigen. Danach wird eine 2D-Zeichnung abgeleitet, die man bemaßen und ausdrucken kann. Wie das dann aussieht, kannst du auf den beiden Bildern sehen -----> ------------------ CoCreate: Hilfeseite I FAQ I Hilfreiche Links
