Hallo liebe Gemeinde,

bin neu hier und hoffe Ihr seid die Experten.
Im Rahmen einer Studienarbeit versuche ich krampfhaft mich mit SW2012 Simulation.. Mechanica ist jetzt mein zweiter Versuch.

Folgendes: Ein Niederhalter (oder ideal Balken) mit Dimension X soll einen definierten Weg verschoben werden und daraus mögliche Spannungen abgelesen werden - ideal: die Kraft für die Verschiebung.

Finde einfach nicht die richtigen Einstellung bzw. ist das überhaupt möglich mit der Software von PTC?

Hoffe jemand versteht mein Problem und kann mir helfen..danke schön schonmal.

Grüße
René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha K.
Mitglied
Dipl.-Ing. FH


Sehen Sie sich das Profil von Micha K. an!   Senden Sie eine Private Message an Micha K.  Schreiben Sie einen Gästebucheintrag für Micha K.

Beiträge: 186
Registriert: 14.03.2008

WF 4.0

erstellt am: 20. Jun. 2012 06:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Renesen 10 Unities + Antwort hilfreich

Hallo und guten Morgen,

was du benutzen kannst sind Verschiebungsrandbedingungen.

Button Randbedingung > entsprechende Fläche wählen > bei der Verschiebung XYZ den entsprechenden Weg vorgeben.

Als Last kannst du z.B. eine Gravitationslast wählen. Diese ist sowieso immer vorhanden.

Für die Kraft der Verschiebung auslesen fällt mir im Moment nichts ein. Hatte bisher nicht das Problem. Allerdings sollte es möglich sein Lagerreaktionen (Balkenmodell) auszulesen. Messgrößen zu definieren ist auch möglich.

Hoffe das bringt dich ein wenig weiter.

------------------
Grüße

Micha

P.s.: Rechtschreibfehler erhöhen die Aufmerksamkeit des Lesers

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mechdesign
Mitglied
DI(FH) / PDM & CAx Keyuser


Sehen Sie sich das Profil von mechdesign an!   Senden Sie eine Private Message an mechdesign  Schreiben Sie einen Gästebucheintrag für mechdesign

Beiträge: 214
Registriert: 16.12.2001

Berechnung:
MathCAD 15.0(M030)
CAD:
Creo Parametric 2.0 (M200)
FEM:
Creo Simulate 2.0 (M200)
ANSYS Workbench V15

erstellt am: 20. Jun. 2012 06:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Renesen 10 Unities + Antwort hilfreich


balken.zip




Hallo Renesen,

klar ist das möglich,...

1.) Balken definieren (geht in deinem Fall nur mit Solid oder Schalenmodell... kein Blakenmodell da Messgröße (Kraft/ Moment) nur an Fläche oder Kante definiert werden kann)

2.) Festlager aufbringen

3.) Verschiebung (ist ja auch eine Randbedingung) auf bringen mit:

-> Einfügen -> Verschiebungsrandbedingung -> Fläche ->  bei Verschiebung auf Vorgegeben umstellen (siehe Beispielmodell "Balken")

4.) Messgröße definieren

-> Einfügen -> Messgröße -> Neu -> Kraft -> Reaktion bei Randbedingung und ev. Komponenten oder Betrag auswählen -> Constraints (das Festlager anklicken)

5.) Material und Netz -Zuweisungen/ Einstellungen treffen

6.) Rechenlauf aufsetzen und starten

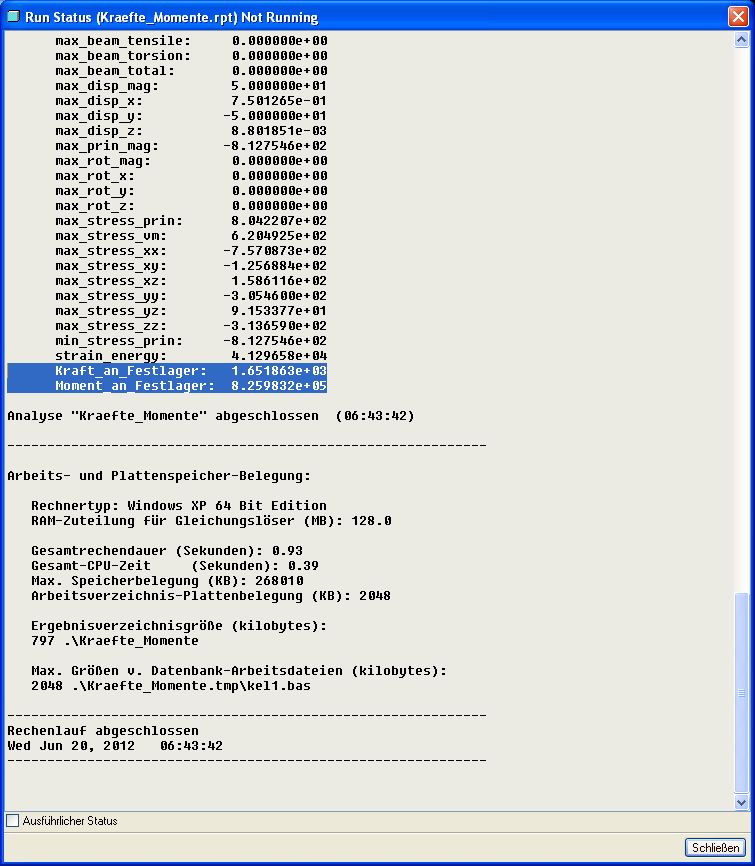

7.) im (Status) Reportfile (.rpt) bekommst du den Wert  der Messgröße angezeigt!

Greetz und happy day...

ROBs


Edit: Modell neu angehängt, hatte in der Eile vergessen die Verschiebung an der Lastrandbedingung in X Richtung freizugeben!!! Sorry
