Autor Thema:  Punkt auf 3D Fläche?? Geht das? (753 mal gelesen)
SebastianZ
Mitglied



Sehen Sie sich das Profil von SebastianZ an!   Senden Sie eine Private Message an SebastianZ  Schreiben Sie einen Gästebucheintrag für SebastianZ

Beiträge: 42
Registriert: 16.06.2005

Win XP Prof; ProE WF2

erstellt am: 05. Jun. 2007 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hi Leute,

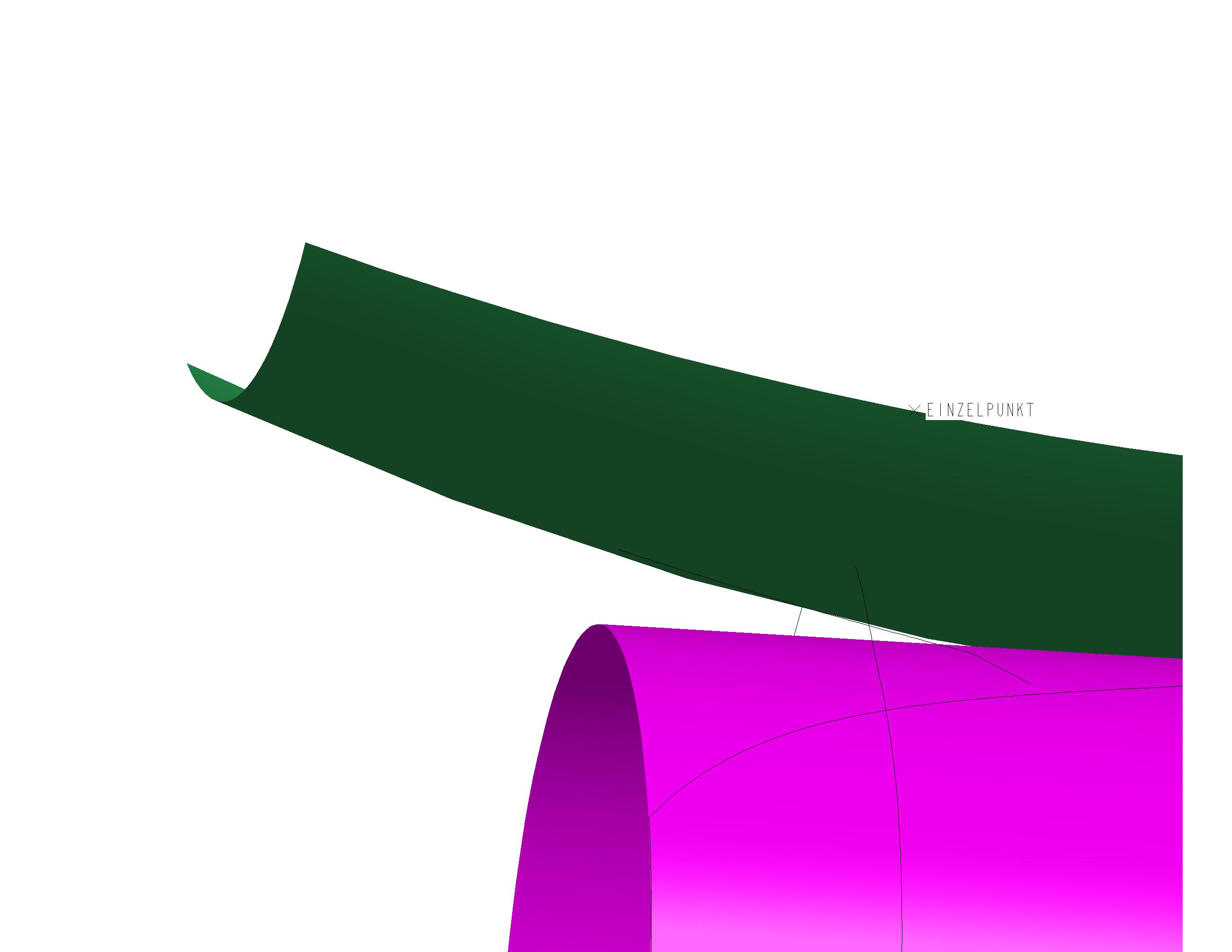

ich habe eine Fläche die in zwei Richtungen mit je einem konstanten Radius gewölbt ist. Also sozusagen ein Kugelsegment...
Gibt es irgendeine Möglichkeit in "Mechanismus" einen eingebauten Punkt der Baugruppe auf die Fläche zu koppeln? Also daß der Punkt sich nur auf dieser gekrümmten Fläche bewegen kann??

Gruß Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 05. Jun. 2007 19:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Nö,
so direkt nicht.
Ist es wirklich ein Kugelsegment?
Dann geht es mit einem 'Hilfskörper'.
-Ring (Flächenpart) auf Kugelachse (Drehgelenk)
-Punkt auf Ringkante (Führungskopplunsverbindung)

------------------
Gruß aus dem Norden

SebastianZ
Mitglied



Sehen Sie sich das Profil von SebastianZ an!   Senden Sie eine Private Message an SebastianZ  Schreiben Sie einen Gästebucheintrag für SebastianZ

Beiträge: 42
Registriert: 16.06.2005

Win XP Prof; ProE WF2

erstellt am: 06. Jun. 2007 08:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi,

nee leider ist es nicht direkt ein Kugelsegment sondern eher ein "Kuchenstück" aus einem balligen Konus.... d.h. in der axialen Richtung ändert sich der Radius auch noch über die Länge....

Mhmmm jetzt wirds tricky....
Gruß Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 06. Jun. 2007 08:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo,

Konus?

Ist die Fläche als Rotationskörper erstellt worden?
Dann kann man wie vorgeschlagen verfahren.

Bei einem Berandungsverbund hast Du allerdings keine Möglichkeit.

------------------
Gruß aus dem Norden

SebastianZ
Mitglied



Sehen Sie sich das Profil von SebastianZ an!   Senden Sie eine Private Message an SebastianZ  Schreiben Sie einen Gästebucheintrag für SebastianZ

Beiträge: 42
Registriert: 16.06.2005

Win XP Prof; ProE WF2

erstellt am: 06. Jun. 2007 08:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi,

ja nee ist klar... Das ist schon ein Rotationskörper. nur eben ist dieser Konus nicht linear sondern eben ballig. ALso wie ein Weinfass. Das hat in der Mitte den größten Durchmeser der zu den axialen Enden hin kleiner wird.....

Gruß Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 06. Jun. 2007 09:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Na dann ist es doch ganz einfach.
-Part mit Skizze der 'Weinfass'-Kontur mit Drehgelenk einbauen
-Punkt mit der Skizze über FKV verbinden

Skizze und Fass kannst Du über Kopiegeom oder Layout oder... miteinander verheiraten damit's immer passt.

------------------
Gruß aus dem Norden

[Diese Nachricht wurde von Peddersen am 06. Jun. 2007 editiert.]

SebastianZ
Mitglied



Sehen Sie sich das Profil von SebastianZ an!   Senden Sie eine Private Message an SebastianZ  Schreiben Sie einen Gästebucheintrag für SebastianZ

Beiträge: 42
Registriert: 16.06.2005

Win XP Prof; ProE WF2

erstellt am: 06. Jun. 2007 09:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Aaaahhhhh jaaaaa.... genau......
Dämlich, da hätte man auch selbst drauf kommen können... irgendwie habe ich immer zu kompliziert gedacht....

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
