Hallo,
ich habe eine Innendruckberechnung mit Mechanica (2001) durchgeführt. Soweit hat alles funktioniert.
Jetzt möchte ich aus dem Ergebnisfenster einen Abstand zwischen zwei Punkten messen.
Wie kann ich das machen?
Ist das überhaupt möglich?

Besten Dank für die Hilfe
AJ

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

leider nein - das geht nur im CAD Modell, welches die Grundlage für das Postprozessing darstellt.

Hilfestellung: Ergebnisse mit Netz darstellen, dann die Gitterpunkte als Orientierung nehmen (Screenshot) - das Standalone Modell aus den Ergebnissen heraus öffnen - Netz einblenden - dort die Messung durchführen.

Gruß Slavko

------------------
Slavko Simic
DENC AG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sehr geehrter Herr Simic,
zu Ihrem Antwortsatz kann ich mehrere weitere Fragen stellen:
- wie erstelle ich die Ergebnisse im Netz da?
- wie macht man davon einen Screenshot?
- wie öffnet man das Standalone Modell heraus?
- ...
Ich verwende bis jetzt Pro/MECHANICA nur im integrierten Modus. Dort finde ich keine Möglichkeit ein Netz darzustellen.
Besten Dank für die Mühe!
AJ

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
wenn ich mich mal einklinken darf:

Zu 1: Das Netz wird im Ergebniss eingeblendet, indem man bei der Ergebnissfensterdefinition den Flächenwinkel auf 0 setzt.

Zu 2: Screenshots werden mit einem Zusatztool (snagit oder hypersnap o.ä.) gemacht (findet man auch im Internet)

Zu 3: In den Standalone-Modus kommt man, beim Wechseln nach Mechanica Unabh Mec anklickt und dann Structure (In der kommerziellen Version benötigt man allerdings eine kostenlose Zusatzlizens, die bei PTC angefordert werden muß/Studentenversion?: Einfach mal ausprobieren)
Der Standalone-Modus kann aber auch direkt mit D:\ptc\promech2001\bin\mstruct.bat aufgerufen werden.

Gruß
chrizzly

[Diese Nachricht wurde von chrizzly am 23. Oktober 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke

das nenne ich Zusammenarbeit!

Gruß Slavko

------------------
Slavko Simic
DENC AG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo AJ,

also das stimmt schon, dass es nicht im Ergebnissfenster möglich ist Abstände zu messen. Aber wieso nicht die Stellen, die von Interesse sind mit Messpunkten versehen und nach erfolgtem Rechendurchlauf dann beispielsweise nach den Raumrichtungen eine Abstandsänderungen ermitteln? Ist sicher etwas Fleissarbeit aber genauer geht es nicht.

Grüße
Peter
--------
Peter Friedrich
FTF Engineering

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild1.jpg Bild-2.jpg

Man kann auch evtl. einen Flächenbereich über dem interessanten Bereich erzeigen, und dann mit einer Kante(Kurve) des Flächenbereiches ein Diagramm aufmachen.

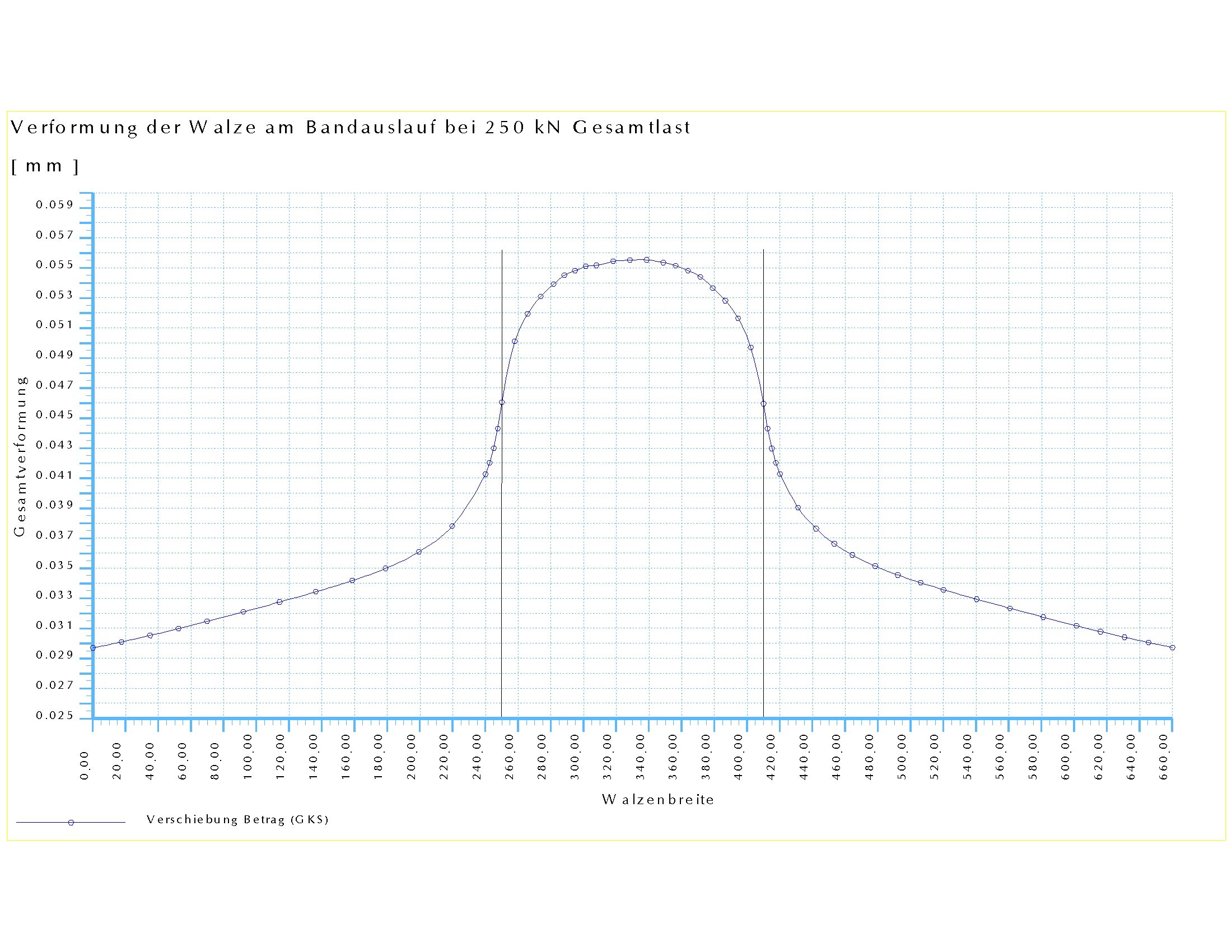

Bei 2001 geht das leider nur mit einem einzigen Kurvenstück (Bild-1) bei Wildfire mit mehreren Boah: Bild-2)

------------------
Gruß Armin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo
Zur 2. Frage (Srennshots). Einfach auf der Tastatur "Druck" drücken. Die befindet sich in Höhe der "F" Reihen Tasten ganz rechts in einem Dreier Block neben "Rollen" und "Pause". Dann kann man in Word oder Powerpoint einfach mit "Einfügen" das Bild (Scrennshot) einfügen.
Zusatzprogramme hört sich so abschreckend an, gg. Geht auch ohne, wenn man nicht grade in A2 ausdrucken will oder muss.
Gruß Maik

------------------
Ing.-Büro Kirschbaum, ProE, Mechanica, Inventor, AutoCad
