Fläche aus Ursprungsfläche mit 10 mm Versatz erzeugen (CAD sonstige/FreeCAD) - Lösung vorhanden!

Hallo Rolf,

um in FreeCAD aus einer bestehenden (planaren) Fläche eine neue Fläche mit einem Versatz von 10 mm zu erstellen, stehen dir je nach Arbeitsbereich und Geometrie verschiedene Werkzeuge zur Verfügung.
Part Workbench: 2D-Versatz
Wähle das gewünschte (planare) Objekt oder die Fläche aus.
Klicke auf das Werkzeug 2D-Versatz (Formteil → 2D-Versatz).
Im Aufgabenbereich kannst du nun den gewünschten Versatz (z.B. 10 mm) eingeben.
Bestätige mit OK. Es wird eine neue, parallele Fläche im angegebenen Abstand erzeugt.
Hinweise:
Das Objekt muss plan sein. Bei mehreren Drähten/Flächen im Objekt müssen diese nicht zwingend koplanar sein, aber für den 2D-Versatz ist Planarität Voraussetzung.
Draft Workbench: Draft Versatz
Für Draft-Objekte (z.B. Draht, Rechteck, Kreis): Wähle das Objekt aus.
Gehe zu Änderung → Versatz oder nutze das Tastenkürzel O S.
Gib im Aufgabenbereich den Versatzabstand (z.B. 10 mm) ein.
Aktiviere ggf. die Option Kopie erstellen, um das Original zu behalten.
Bestätige. Es wird ein versetztes Objekt erzeugt.
Sketcher Workbench: Versatzkontur
Wenn du mit einer Skizze arbeitest: Wähle die Linien/Kreise aus, die versetzt werden sollen.
Rufe das Werkzeug Versatzkontur auf (Skizze → Sketcher Werkzeuge → Versatzkontur oder Tastenkürzel Z T).
Gib im Dialog den gewünschten Versatz (10 mm) ein.
Optional: Originalgeometrie löschen, Randbedingung setzen.
Es wird eine neue, äquidistante Kontur erzeugt.

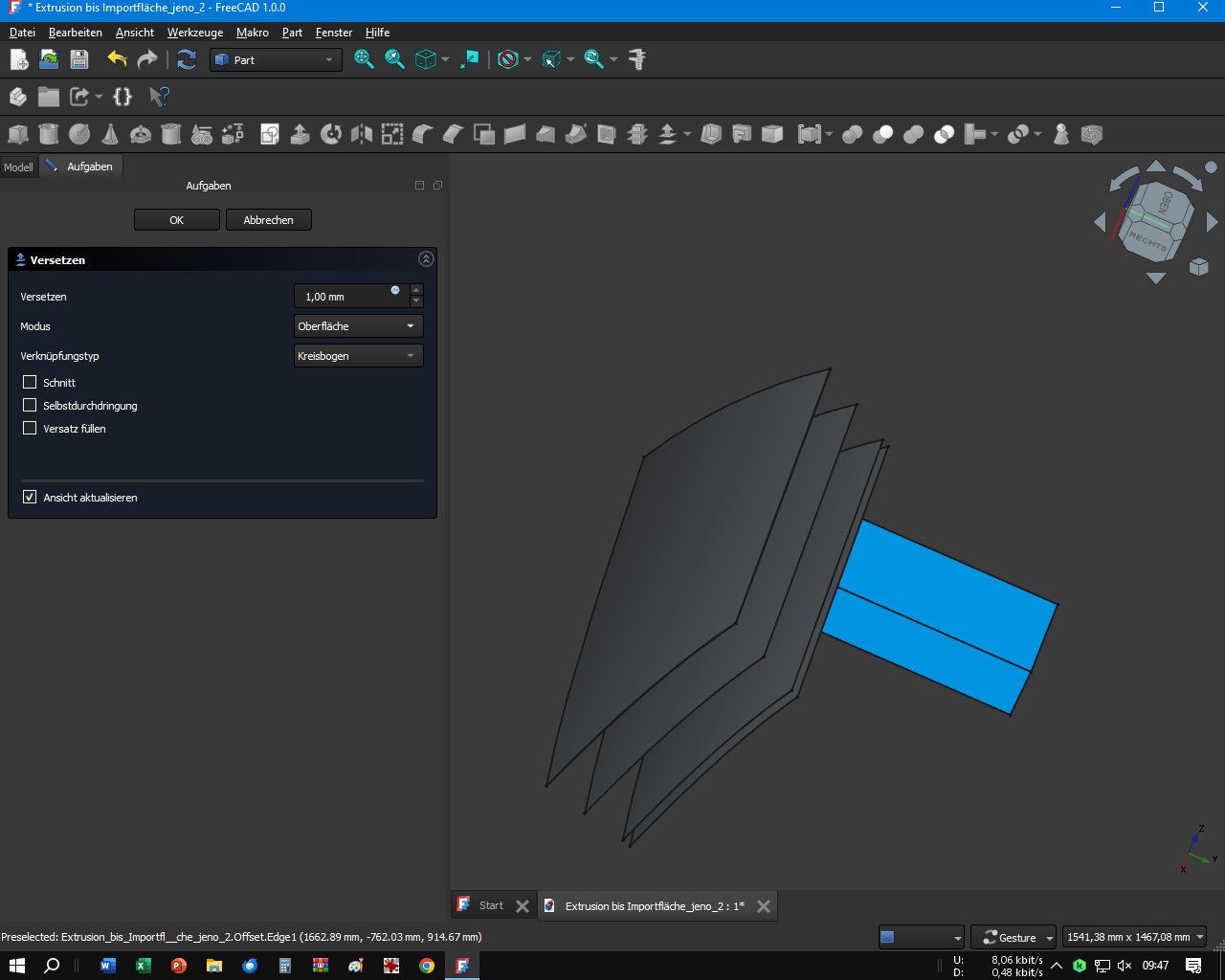

Für gekrümmte Flächen (3D-Offset):
In der Part Workbench kann für gekrümmte Flächen das Werkzeug 3D-Offset genutzt werden, um eine Fläche mit konstantem Abstand zu erzeugen.
Vorgehen: Fläche auswählen → 3D-Offset-Werkzeug → Versatz (10 mm) eingeben → OK.
Zusammenfassung:
Arbeitsbereich Werkzeug Geeignet für    Vorgehen (Kurzfassung)
Part 2D-Versatz    Planare Flächen Fläche wählen → 2D-Versatz → Abstand eingeben
Draft Draft Versatz    Draft-Objekte    Objekt wählen → Versatz → Abstand eingeben
Sketcher Versatzkontur Skizzengeometrie Geometrie wählen → Versatzkontur → Abstand eingeben
Part 3D-Offset Gekrümmte Flächen Fläche wählen → 3D-Offset → Abstand eingeben
Für dein Ziel, eine neue Fläche mit 10 mm Versatz zu erzeugen, ist das Part 2D-Versatz-Werkzeug bei planaren Flächen am einfachsten und direktesten. Bei gekrümmten Flächen empfiehlt sich der 3D-Offset.

Viele Grüße
Andreas
