Thema: neue Arbeitsebene erstellen paralel zu XY-Plan (183 / mal gelesen)
|
RolfBernd
Mitglied
Konstrukteur Techniker Maschinenbau// Im Ruhestan
   Beiträge: 14
Registriert: 11.04.2025
|
erstellt am: 13. Apr. 2025 15:20  <-- editieren / zitieren -->   Unities abgeben:
|
TPD-Andy
Moderator
Tech. Produktdesigner,Elektromeister, selbstständig

Beiträge: 464
Registriert: 31.07.2020 AMD Ryzen 9 9950X, 128GB DDR5 RAM
Radeon Pro W7700, Space Navigator
Linux Mint 22.1 x64
Win11 Pro 24H2, Office 2024 LTSC Professional
Fusion 360, SolidEdge 2025
FreeCAD 1.0 Stable
sPlan 8, QElectroTech 0.9
|
erstellt am: 13. Apr. 2025 16:25 <-- editieren / zitieren --> Unities abgeben: Nur für RolfBernd
Meinst du eventuell eine Bezugsebene (DatumPlane)? Die Bezugsebene wird im Arbeitsbereich PartDesign verwendet und dient als Referenz für Skizzen oder andere Elemente. Wähle im Menü PartDesign → Bezugsebene erstellen.
Passe die Position und Orientierung der Bezugsebene über ihre Eigenschaften an.
Diese Ebene kann als Grundlage für Skizzen verwendet werden.
Wenn eine Skizze an eine neue Bezugsebene gehängt werden soll:
Nutze den Befehl Skizze einer Fläche zuordnen im PartDesign-Arbeitsbereich und
überprüfe die Eigenschaften des Supports der Skizze, um sicherzustellen,
dass sie korrekt verknüpft ist. PartDesign Bezugsebene erstellen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RolfBernd
Mitglied
Konstrukteur Techniker Maschinenbau// Im Ruhestan
Beiträge: 14
Registriert: 11.04.2025
|
erstellt am: 14. Apr. 2025 07:39 <-- editieren / zitieren --> Unities abgeben:
|
TPD-Andy
Moderator
Tech. Produktdesigner,Elektromeister, selbstständig
Beiträge: 464
Registriert: 31.07.2020 AMD Ryzen 9 9950X, 128GB DDR5 RAM
Radeon Pro W7700, Space Navigator
Linux Mint 22.1 x64
Win11 Pro 24H2, Office 2024 LTSC Professional
Fusion 360, SolidEdge 2025
FreeCAD 1.0 Stable
sPlan 8, QElectroTech 0.9
|
erstellt am: 14. Apr. 2025 22:15 <-- editieren / zitieren --> Unities abgeben: Nur für RolfBernd

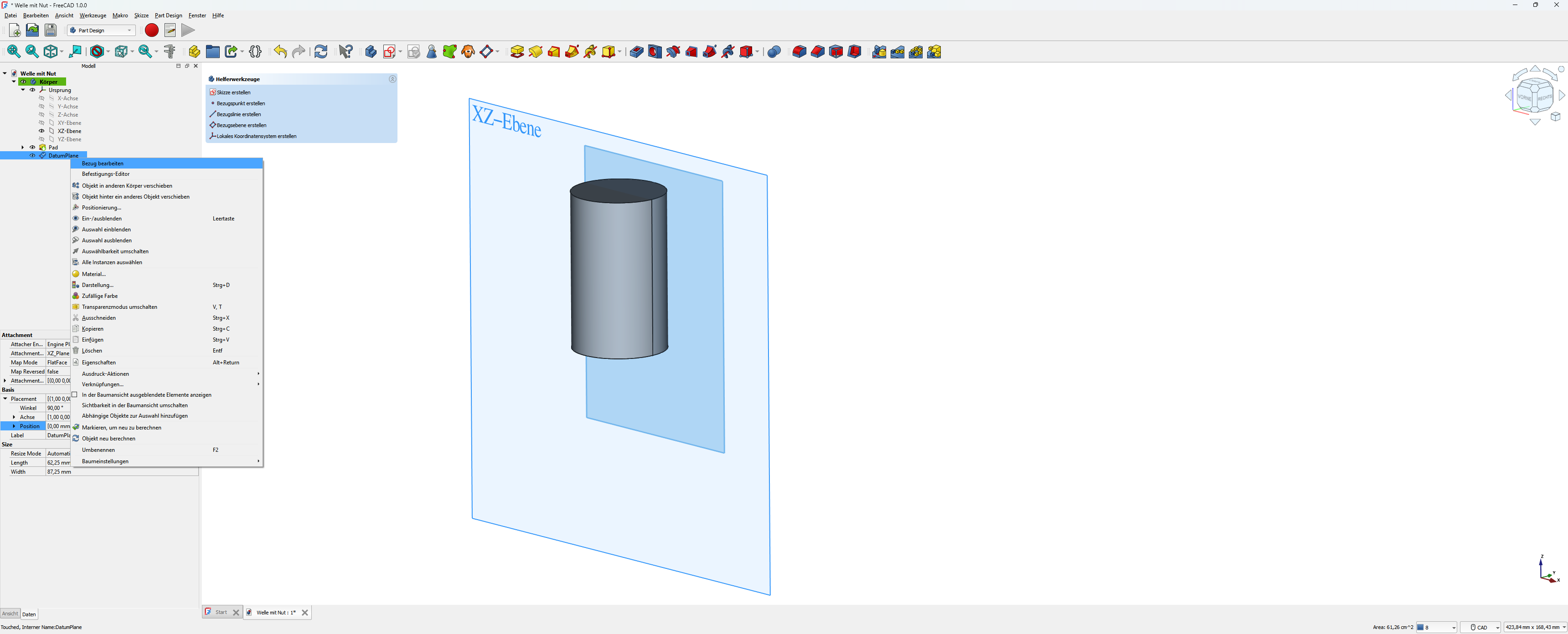

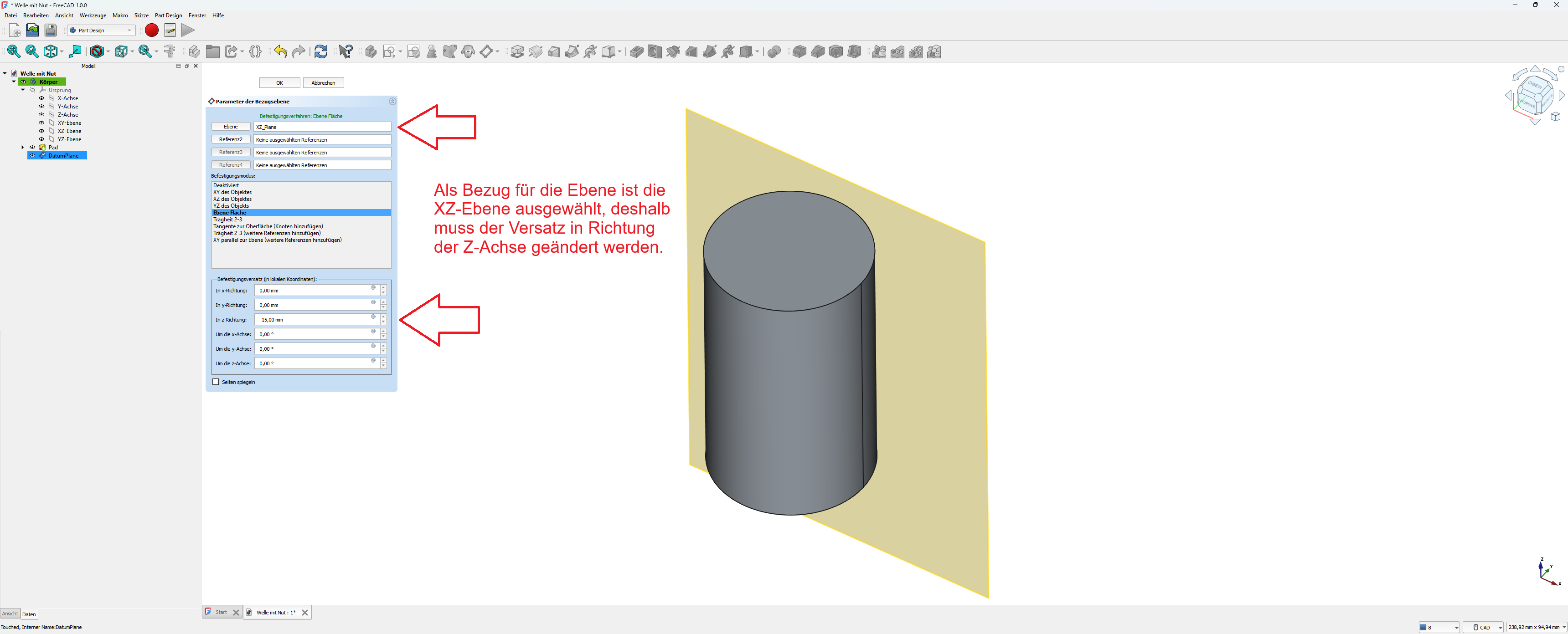

Du hast in deinem Beispiel die XZ-Ebene als Bezug für die zusätzliche Ebene ausgewählt deswegen muss der Versatz um Wert für die Z-Ebene eingestellt werden. Ich habe im Beispiel den Wert von 15 Millimetern gewählt damit die Ebene tangential zum Zylinder ist um z.B. eine Passfeder-Nut zu zeichnen. Das Einstellungsfenster dafür erreichst du über Rechtsklick -> Bezug bearbeiten. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
