Thema: Aus Kurven auf Kreisen gelegen Volumenmodell generieren (519 mal gelesen)

TundraGrad
Mitglied

Senden Sie eine Private Message an TundraGrad

Schreiben Sie einen Gästebucheintrag für TundraGrad

Beiträge: 4
Registriert: 08.08.2023

erstellt am: 08. Aug. 2023 08:35

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:




Hallo,

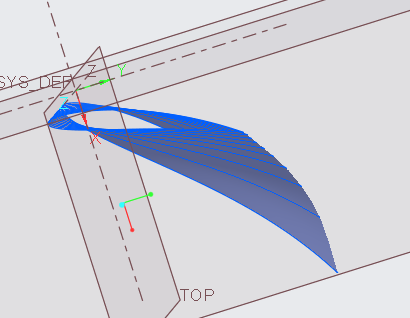

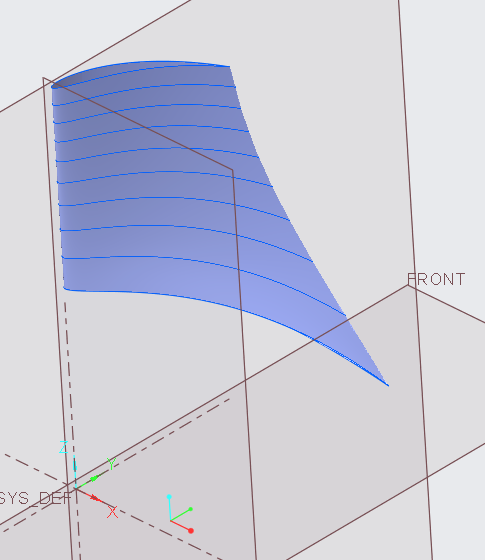

ich habe mir einige Kurven eines Tragflügels mittels Matlab berechnet. Die Daten dann in einem .ibl Datei in Creo gebracht. Nun habe ich so auf Kreisen liegende Schnitte des Tragflügels. Mit Berandungsverbund kann ich diese in eine Fläche verwandeln, allerdings ist diese Oben und Unten offen. Ich benötige, allerdings ein Volumenmodell, wie könnte ich dieses erzeugen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heribert
Mitglied
ja

Senden Sie eine Private Message an Heribert

Schreiben Sie einen Gästebucheintrag für Heribert

Beiträge: 336
Registriert: 31.10.2003

Solidworks 2014 sp1 x64 unter w7 64
i7 6GB Intel_SSD Fx1800
Creo 10

erstellt am: 08. Aug. 2023 09:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für TundraGrad

Hallo,
Ich würde sagen lege doch oben und unten eine Fläche rein, evtl. Flächen zusammenführen,
Und dann mit Verbundvolumen.

VG Heribert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Experiment1
Mitglied
CAD-/ Windchill Admin // F&E

Senden Sie eine Private Message an Experiment1

Schreiben Sie einen Gästebucheintrag für Experiment1

Beiträge: 148
Registriert: 01.04.2021

Creo Parametric 8.0.5.0 (ehemals Creo 4 M100)
Windchill PDMLink 12.0.2.6 (ehemals 11.0 M030)
Virtueller CAD-Desktop (Citrix + NVidia Grid M60-2Q)

erstellt am: 08. Aug. 2023 22:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für TundraGrad

Moin,

du kannst eine tangential berandete Fläche mit dem Style-KE schließen, das benötigt allerdings eine ISDX-Lizenz.
Berandungsverbunde und Co. tun sich mit so einer Fläche eher schwer.

Das was Heribert vorschlägt ist ein guter Kompromiss.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
