Hallo Leute!
kann mir bezüglich dem Thema wer helfen "3d Skizzen erstellen und über Achse drehend ausformen" - bruache die exakte Form um Dichtfläche zu erstellen?
CU G.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ffabian1
Mitglied
Industriedesigner


Sehen Sie sich das Profil von ffabian1 an!   Senden Sie eine Private Message an ffabian1  Schreiben Sie einen Gästebucheintrag für ffabian1

Beiträge: 772
Registriert: 21.10.2002

HP ZBook17, i7-4800MQ,
16GB,256GB SSD + 1TB HDD, Quadro K3100M,
Win 7/64bit
ProE WF2 bis CREO3 (Commercial)
SUT 2016
KeyShot + Network Rendering
SWX 2010-2014
ACAD 2007
und: HIRN 43.3
sowie: GLÜCK 52/15/12

erstellt am: 30. Jan. 2019 02:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Goofy69 10 Unities + Antwort hilfreich

Servus Goofy,

herzlich willkommen hier im ProE/Creo-Brett.
Dem Wortlaut "3D-Skizze" und "Ausformen" entnehme ich,
dass du aus der Solidworkswelt kommst. Beide Techniken
sind bei Creo nicht so verbreitet - oder nennen sich
zumindest anders...
Da musst du uns wohl etwas detaillierter auf die Sprünge
helfen, was du nun benötigst. Ein erklärendes Bild wäre nicht
verkehrt.

Außerdem wäre es hilfreich, wenn du deine Sysinfo ausfüllen
würdest. Danke.

Felix

------------------
-->   X   <-- Hier Bohren für neuen Monitor

Richtig Fragen -
Netiquette -
Suchfunktion -
Sysinfo


Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PRO-sbehr
Mitglied
Dipl.-Ing. Konstruktion


Sehen Sie sich das Profil von PRO-sbehr an!   Senden Sie eine Private Message an PRO-sbehr  Schreiben Sie einen Gästebucheintrag für PRO-sbehr

Beiträge: 1064
Registriert: 05.07.2002

Lenovo P310
Intel Core i7 CPU
Grafik: Nvidia Quadro 4000
Windows 7 Enterprise SP1
wINDOWS 10
Creo Parametric 4.0 (M050)(produktiv)

erstellt am: 30. Jan. 2019 08:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Goofy69 10 Unities + Antwort hilfreich






Zitat:
Original erstellt von Goofy69:
Hallo Leute!
kann mir bezüglich dem Thema wer helfen "3d Skizzen erstellen und über Achse drehend ausformen" - bruache die exakte Form um Dichtfläche zu erstellen?
CU G.

Ich verstehe das so, daß Du eine im Raum konstruierte Kurve (also nicht 2D und somit in CREO nicht "Skizze") um eine Achse drehen möchtest.
Dies kann man über ein Achsmuster machen, erhält dabei aber eben nur entsprechend viele Kurven die einer Hüllfläche ähnlich sehen. Alternativ kann man einen variablen Sweep erzeugen. Hierbei eine gerade Kurve (entsprechend der gewünschten Achse) als 1. Kurve auswählen und die 3D-Kurve als zweite Kurve auswählen. Nun einen Kreis auf einer Ebene Skizzieren, die durch den obersten Punkt der 3D-Kurve und senkrecht durch die Achse geht, skizzieren. Dabei den Mittelpunkt auf die 1. Kurve und den Radius auf die 2. Kurve setzen. Das ganze wird aber nur funktionieren, solange es keine sich selbst überschneidende Fläche gibt.

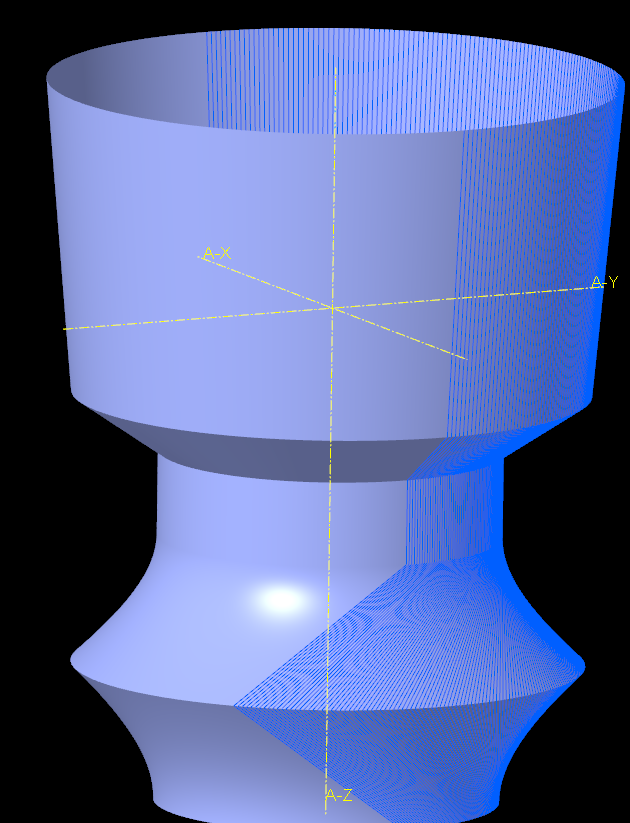

Im Bild ist in blau das Achsmuster dargestellt (180°) und in grau die Hüllfläche. Die 3D-Kurve ist aus zwei 2D-Skizzen (senkrecht zueinander liegende Skizzierebenen) entstanden.

Gruß Stefan

------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung.
