  PTC Creo Allgemein
  Zwei Skizzen mit Beziehungen in Creo verknüpfen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag
Autor Thema:   Zwei Skizzen mit Beziehungen in Creo verknüpfen (1131 mal gelesen)
Torbn.
Mitglied
Student, Techn. Produktdesigner

Sehen Sie sich das Profil von Torbn. an!   Senden Sie eine Private Message an Torbn.  Schreiben Sie einen Gästebucheintrag für Torbn.

Beiträge: 2
Registriert: 20.03.2015

erstellt am: 20. Mrz. 2015 22:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo zusammen,

ich bin mit Creo noch nicht lange vertraut (1 Semester), möchte es aber so beherrschen, dass ich es für Konstruktionsarbeiten ebenso gut bedienen kann, wie SolidWorks, mit dem ich schon 3 Jahre Berufserfahrung gesammelt habe.

Jedenfalls hat die Suchanfrage nichts passendes ergeben und ich habe ein Problem.

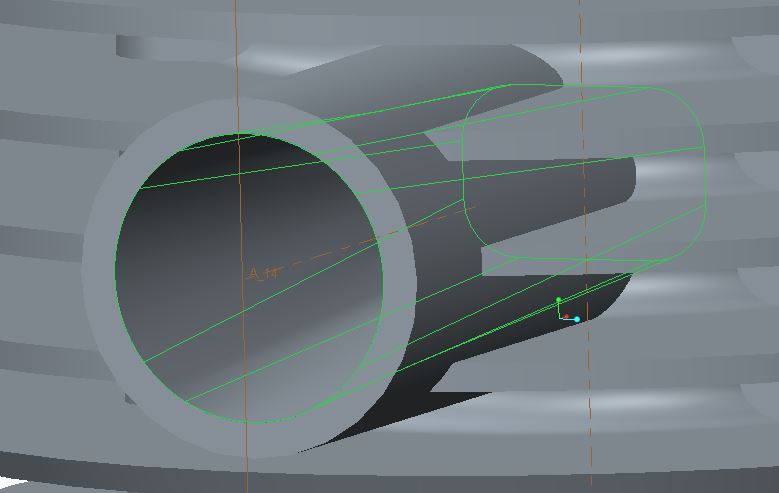

Ich möchte zwei Skizzen mit Beziehungen verknüpfen. Dabei möchte ich zwei Punkte, jeweils eine aus einer Skizze, mit der Beziehung "Senkrecht" skizzenübergreifend verknüpfen. Das habe ich in den angefügten Skizzen versucht darzustellen. Die beiden Skizzenebenen sind parallel um 60mm versetzt. Es hadelt sich um ein Verbund-KE aus einem aufgeteilten Kreissegment und einem verrundeten Rechteck.

Weitere Information: Für das Teil ist mein Problem nicht relevant, beide Skizzen sind mit den vorgesehenen Maßen voll definiert. Mich würde aber interessieren, ob ich eben auch ohne beide voll bemaßen zu müssen, auch "skizzenübergreifende Beziehungen" setzen kann?

Ich würde mich über konstruktive Vorschläge freuen und fände es natürlich super, wenn bei der nächsten Suchanfrage hierdurch Lösungen angezeigt werden. Habe versucht die Frage und den Fall intuitiv zu beschreiben, und mit verschiedener Wortwahl einfach nichts passendes gefunden.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wyndorps
Ehrenmitglied V.I.P. h.c.
Ingenieur



Sehen Sie sich das Profil von Wyndorps an!   Senden Sie eine Private Message an Wyndorps  Schreiben Sie einen Gästebucheintrag für Wyndorps

Beiträge: 4465
Registriert: 21.07.2005

WF2, WF4, WF5
Creo1, Creo2, Creo3, Creo 4
Windchill 10.2 Produktiv
SUT2017 (DesignTools)

erstellt am: 21. Mrz. 2015 13:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Torbn. 10 Unities + Antwort hilfreich


Skizzenbeziehung.wmv.txt


Siehe Film.

------------------
----------------

"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torbn.
Mitglied
Student, Techn. Produktdesigner

Sehen Sie sich das Profil von Torbn. an!   Senden Sie eine Private Message an Torbn.  Schreiben Sie einen Gästebucheintrag für Torbn.

Beiträge: 2
Registriert: 20.03.2015

erstellt am: 21. Mrz. 2015 18:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für die rasche Antwort!

Analog zum Video hat das Verknüpfen von zwei Test-Skizzen auf unterschiedlichen Ebenen einfach funktioniert. (Dazu einfach die Referenzgeometrie und den Punkt angewählt und verknüpft)

Im konkreten Bauteil liegt die verrundete Rechteck-Skizze im Volumenmodell und war beim Definition-Editieren, der davorliegenden Kreisskizze verdeckt, unsichtbar, verschwunden, bzw. nicht anwählbar. --> Mit ein Problem, weshalb ich die Verknüpfung nicht gesetzt bekommen habe. Gelöst habe ich es, indem ich das Bauteil als Gittermodell anzeigen lassen habe und so auf die innenliegende Skizze Referenzen platzieren konnte.

Danke
