Hallo Zusammen
Ich habe ein Problem mit meiner Grundform im angehängten Bild.
Diese Grundform soll für ein offenes Abschlussregal sein.
Vorgaben:
- Bildet die Grundform ein Quadrat sind die beiden kurzen Schenkel je 100 mm
- Die Schräge ist immer 45°
- Die x Achse ist nie länger als die Y Achse
- Die x Achse kann aber kürzer werden. Dabei sollte der linke Schenkel im y länger werden und
  die schräge kürzer, aber der Winkel bleibt 45°.(Nach der blauen Variante)
In dieser Art passen wir jetzt im 2D unsere offenen Abschlussregale an.
Nun sollte ich dies in Imos abbilden.

Ich habe aber so meine Schwierigkeiten dies umzusetzen.
Ich hoffe ich habe mich verständlich ausgedrückt.

Gruss
rg174

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

moin moin,

du kannst im Element Manager unter Grundformen deine Linien und Winkel als Absolut oder Relativ einstellen.

Mfg
Neroes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Denkst du dran die Kontur als Polylinie gegen den Uhrzeigersinn zu Zeichnen!

Wie Noroes schon gemeint hat dass du den Liniensegmenten im Elemente Manager einzeln die Eigenschaften verändern kannst!

Hast du da schon gekämpft?

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

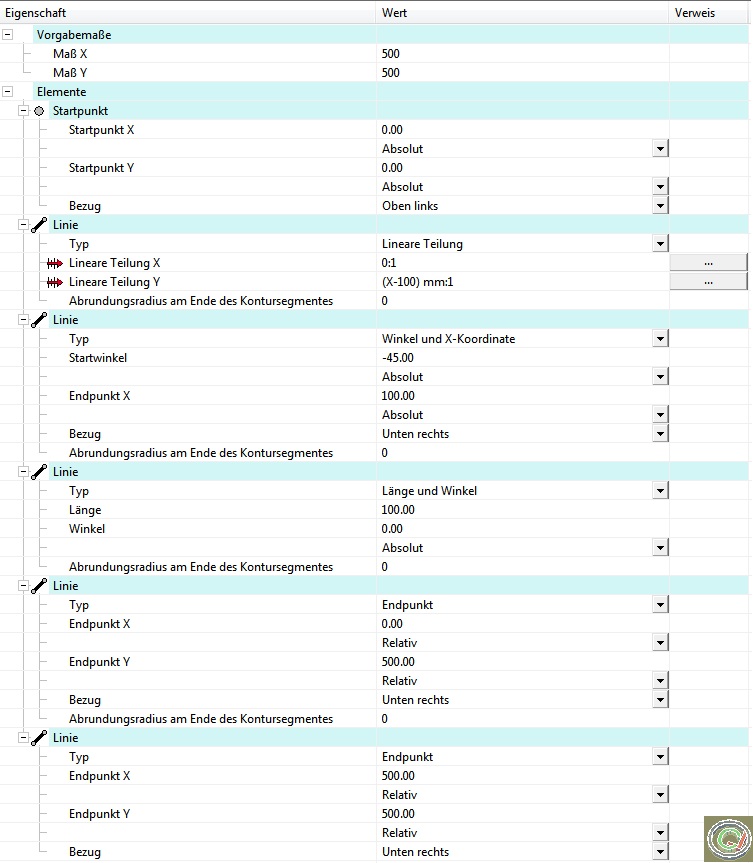

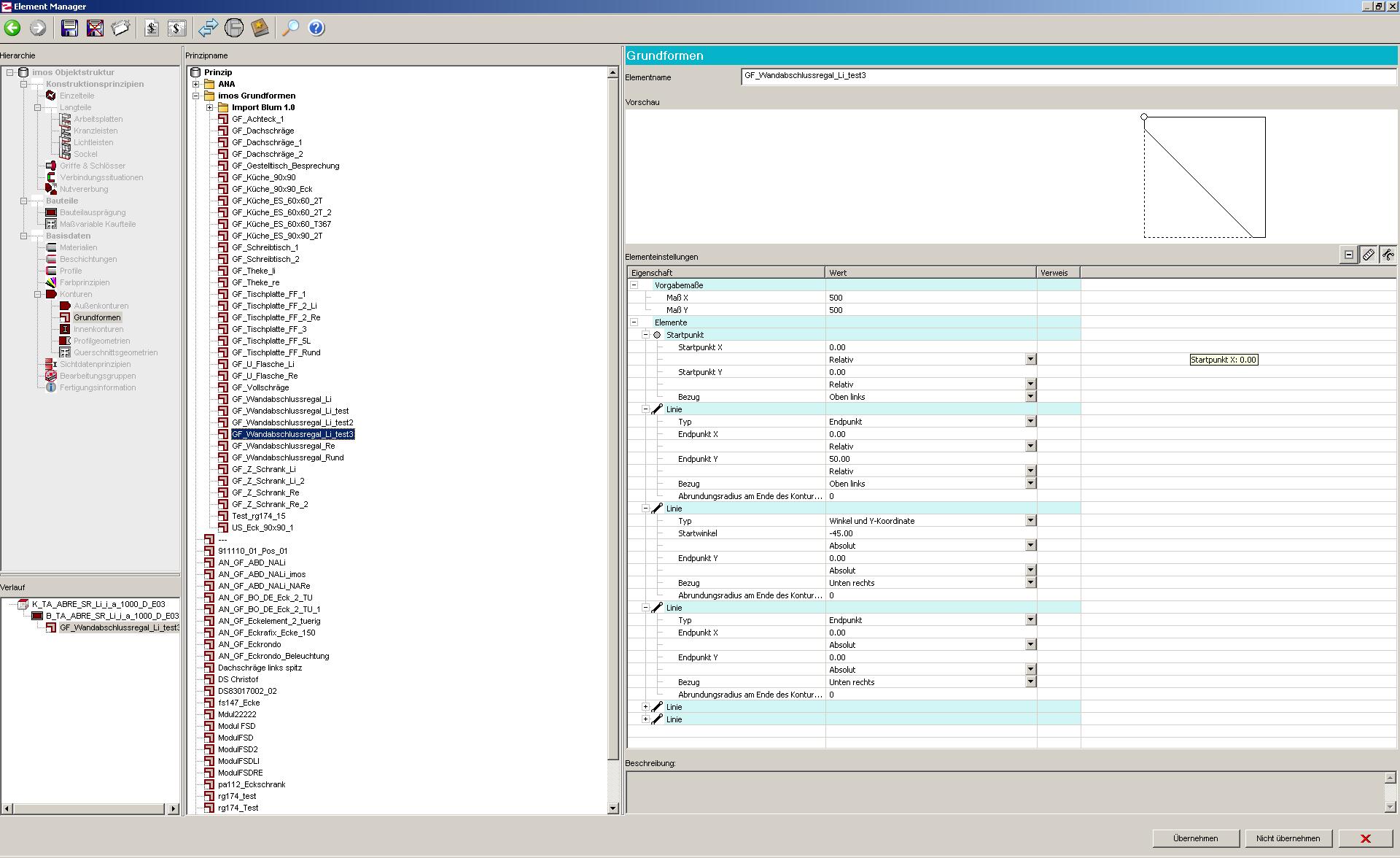

Im Bild seht Ihr meine momentanen Einstellungen

Die Grundform benutze ich nur in der Bauteilausprägung. Der Artikel ist in der Standard Grundform.
Die Polylinie ist im Gegenuhrzeigersinn erstellt.
Mit diese Einstellungen verändert sich immer die untere rechte Ecke.
Ich habe fast das Gefühl das ich den Startpunkt unten rechts setzen muss und die Polylinie im Uhrzeigersinn zeichnen muss.

Gruss
rg174

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Es ist etwas Komplizierter zu denken ^^

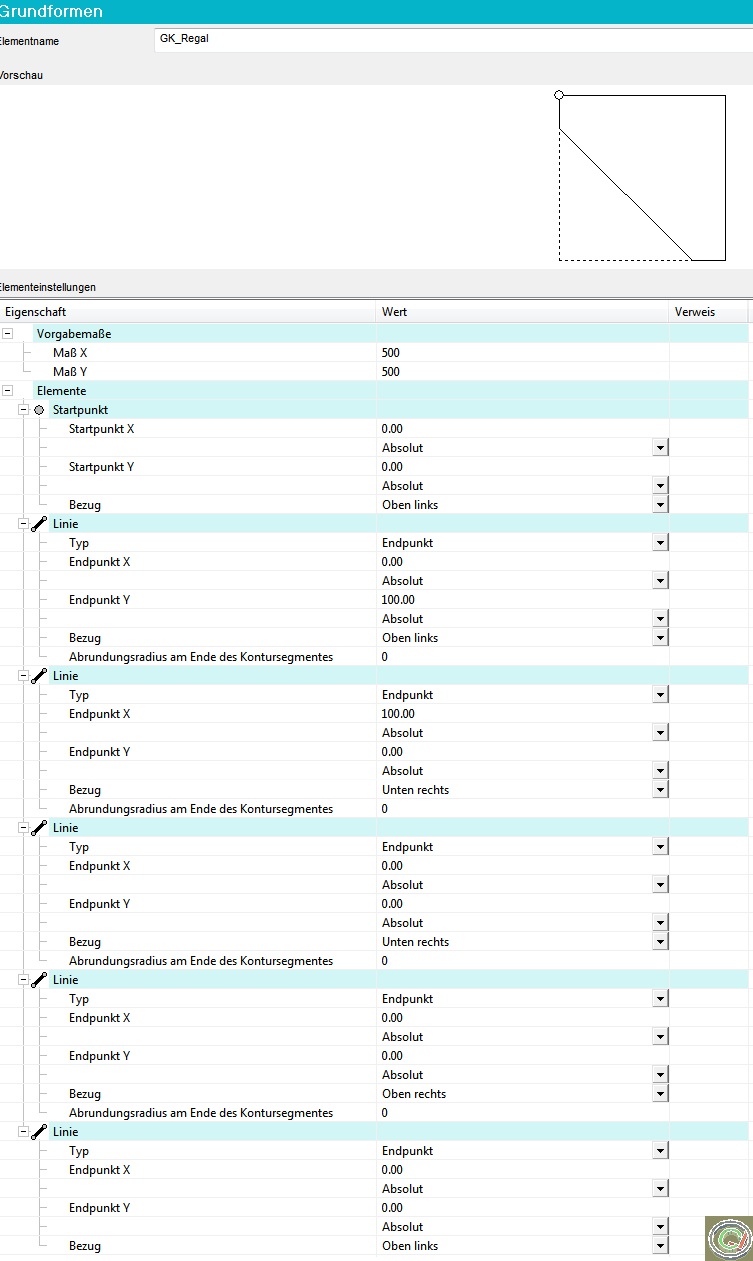

Hab mir mal die Arbeit gemacht und dir da mal was erstellt! Den Sinn dahinter muss du dir selbst erkämpfen!

Am Ende kommt dir das sicherlich logischer vor! Bei Fragen - Fragen

Kann dir aber nicht mit Sicherheit garantieren dass das zu 100% richtig ist! Also bei Maßänderungen kontrollieren!

Beste Grüße

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Startpunkt an sich ist irrelevant!

Soweit mir auch bekannt ist auch die Position der Konstruktion im Quadranten! Da lass ich mich aber nicht Festnageln ^^

Die Polylinie muss lediglich im Uhrzeigersinn konstruiert werden und die Kontur geschlossen werden!

Wenns was geworden ist gib mal Bescheid!

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Besten Dank für Deine Bemühungen

Mit dieser Variante bleiben die kurzen Schenkel immer 100 mm und die Schräge verändert sich.
Bei uns wäre der Wunsch das der vordere Schenkel 100 mm, und die Schräge 45° bleibt.Die Länge der Schräge und der Schenkel hinten links sollen sich anpassen.
Ich fahre weiter mit Versuch und Irrtum und hoffe dann irgendeinmal ans Ziel zu kommen.

Gruss
rg174

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da müsstest du doch nur darauf achten dass die Schenkel gleich lang sind! Aber ich geh den Gedanken nochmal durch.

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich erkläre noch wie ich das Ablussregal anwenden möchte.
Standardmässig ist das Regal 600 mm breit und 600 mm tief.
Wegen dem fehlenden Platz habe ich in der Anwendung nur noch Platz für ein 500 mm breites Regal.Das Regal sieht dann aus als ob ich links 100 mm in der Breite abgeschnitten hätte. Die Schräge bleibt 45°, nur der Schenkel links wird in der Y Achse länger und die x Achse 100 mm kürzer.

Gruss
rg174

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich denke nach meinen kurzen Versuchen wird das schon irgendwie Möglich sein! Nur das Problem entsteht, dass man ja eh "Breite" und "Tiefe" angeben muss und wenn man da darauf Achtet, dass die Maße gleich groß sind hat man doch Automatisch den Winkel von 45 Grad und die RW und Außenseite gleich lang!
Ich kann mir nicht vorstellen, dass Imos da die Breite und Tiefe automatisch ändert!

Eine zweite Lösung ist dass man da mit einer Variable arbeitet! Wenn du im Artikel Designer auf die Artikelbezeichnung gehst (links im Bauteilestamm wo man die Grundform ändert) kann man da von festen Maßen in Variablen oder Descriptor Werte ändern!
Leider muss man sich da eine Variable anlegen, da Imos keine Grundvariablen für Höhe, Breite und Tiefe usw. frei gibt oder einrichtet! Anfragen sind kläglich gescheitert!

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du hattest doch oben eine GK Zeichnung! Zeichne noch einmal wie du das haben willst!

Also willst du die linke obere 100mm Y Achse und die anhängende Schräge 45° fest haben? Alles andere Variabel?

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich weiss nicht wo die Zeichnung geblieben ist.
Habe ich wohl zweimal den selben Dateinamen benutzt?

Ich möchte die untere x Achse 100 mm fest und die anhängende Schräge 45° und alles andere Variabel

Gruss
rg174

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So hab es nochmal mit etwas Hilfe hinbekommen!

Seh zwar dem Thema nur zwei feste Elemente zu geben, etwas skeptisch gegenüber aber wie bei den anderen schon gemeint...Kontrollieren nicht vergessen!

Vllt bringt es ja schon mal was!

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Cosmolion
Deine Angaben haben mir sehr geholfen.
Das Abschlussregal funktioniert wie gewünscht.

Hatte gestern abend auch noch den Support angefragt.
Bekam heute Nachmittag auch eine Antwort.
Du warst aber schon schneller.

Gruss
rg174

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich bring morgen noch eine Idee auf Papier

Die is ohne Kontur und evtl noch effektiver!

------------------
IMOS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

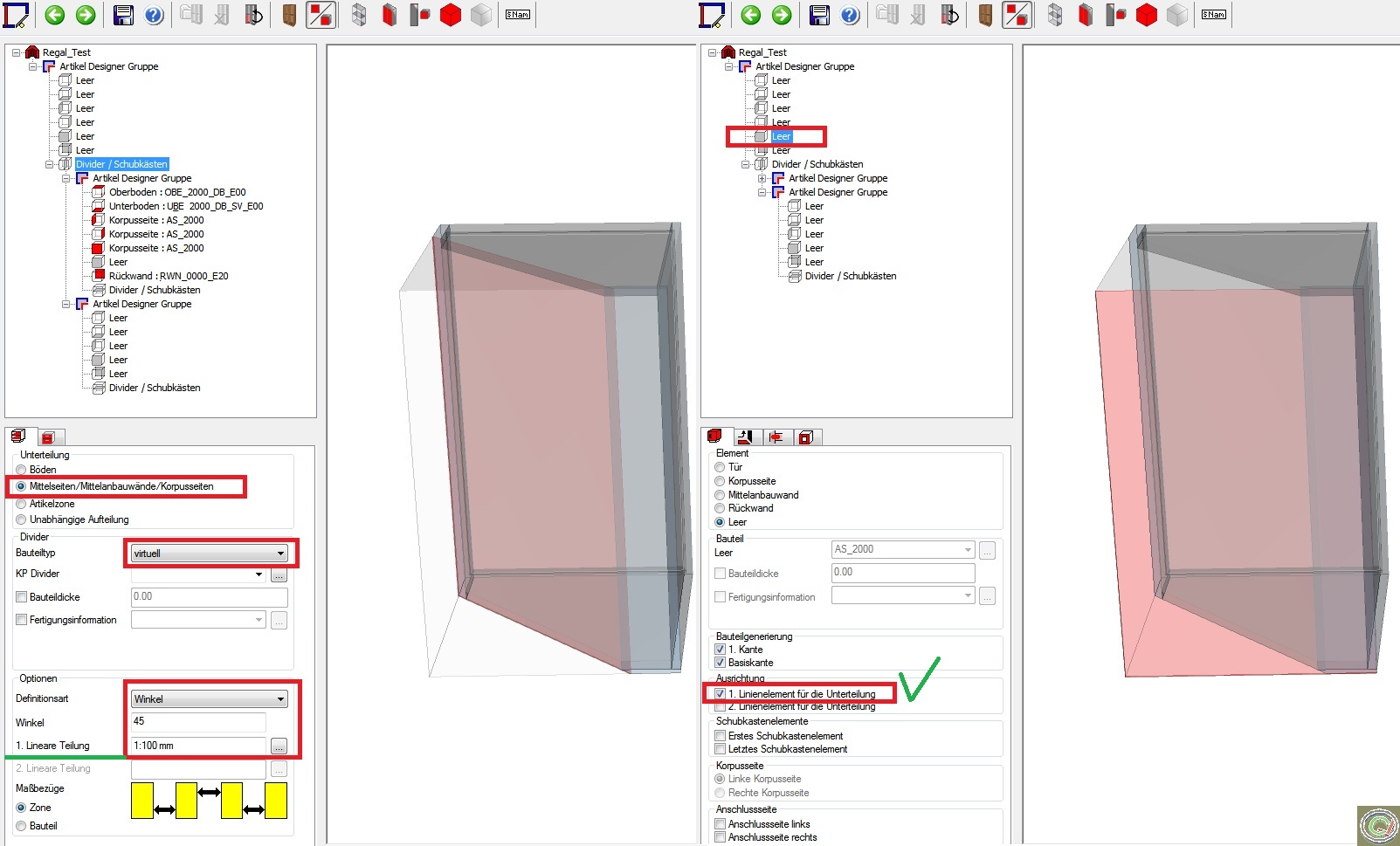

So wie versprochen hier die zweite Variante!

Die Grundform bleibt auf der Einstellung "Standard!

Im Divider setzt man eine virtuelle 45° Winkelteilung mit 1:100mm

Danach muss noch in der ersten ArtikelDesigner Gruppe die Ausrichtung der Unterteilung an die Front legen! 1.Liniensegment!
Achtung nicht an der entstandenen 100mm kurzen Seite!

(Es kann bei der Form im AD zu einem Aktualisierungsfehler kommen! Wer auf einmal eine Seite  (bzw. an der Schräge die Front) vermisst, sollte den Strukturbaum mit "-" schließen und wieder öffnen!)

Viel Spaß beim probieren!

------------------
