Thema: Paraview Geschwindigkeitsvektoren nur in z-Richtung (2307 mal gelesen)
|
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 10. Sep. 2012 15:53 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, wie der Title schon verrät versuch ich gerade Vektoren darzustellen, die nur die z-Komponente darstellen. Diese Vektoren sollen auf einem Slice liegen und -- wie schon erwähnt -- nur die z-Komponente darstellen. Wenn jemand bereits so etwas gemacht hat, wäre ich dankbar für einen kleinen Tipp. Grüße Tobi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bartholomew83 Mitglied Student
Beiträge: 62 Registriert: 20.08.2012
|
erstellt am: 10. Sep. 2012 20:41 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty
Hallo Tobi, meinst Du Vektoren in paraview sichtbar machen? In welche Richtung geht denn der Slice? Den kann man ja ausrichten. Wenn Du auf den Slice "glyph" drauf anwendest und "arrow" anwählst, hast Du Vektoren in auf dem Slice. Auf "glyph" kannst Du Dir Vektoren anzeigen lassen. Da gibt es so ne Funktion "Glyph Transform" Da kannste die Vektoren beeinflussen. Unter "Transform2 gibts Einstellungen "Translate", "Rotate" und "Scale". Bei Rotate kannst Du die Vektoren in x,y,z drehen. Ich hoffe, dass ist jetzt das, was Du suchst! Wär cool wenn ich Dir auch mal helfen konnte. Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bartholomew83 Mitglied Student
Beiträge: 62 Registriert: 20.08.2012
|
erstellt am: 10. Sep. 2012 20:43 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty
|
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 10. Sep. 2012 21:42 <-- editieren / zitieren --> Unities abgeben:
Hi, ich habe in meinem Strömugnsfeld einen Vortex-Breakdown in Richtung der z-Ebene. Entsprechend nehm ich dann auch ein Slice mit dem Normalenvektor auf x oder y. Möchte dann eig. Vektoren haben, die aber dann auf dem Slice liegen und nur die Komponente in z-Richtung haben, damit die Vektoren eben auf dem Slice liegen und nicht irgendwie davon abheben etc. Grüße Tobi
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
t.schumacher Mitglied CFD Engineer
Beiträge: 184 Registriert: 03.05.2010
|
erstellt am: 12. Sep. 2012 10:12 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty
|
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 12. Sep. 2012 10:25 <-- editieren / zitieren --> Unities abgeben:
|
t.schumacher Mitglied CFD Engineer
Beiträge: 184 Registriert: 03.05.2010
|
erstellt am: 12. Sep. 2012 10:26 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty
|
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 12. Sep. 2012 13:36 <-- editieren / zitieren --> Unities abgeben:
Stimmt Thomas, das hab ich vergessen. Natürlich dann beide Komponenten. Ich möchte eben das die Vektoren nicht aus der Ebene herauszeigen. Damit wäre es klar, das ich die x - Komponente dann ausblenden will - also die Normalenkomponente zum Slice Hab mich da wohl wirklich etwas unklar ausgedrückt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
t.schumacher Mitglied CFD Engineer
Beiträge: 184 Registriert: 03.05.2010
|
erstellt am: 12. Sep. 2012 13:45 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty

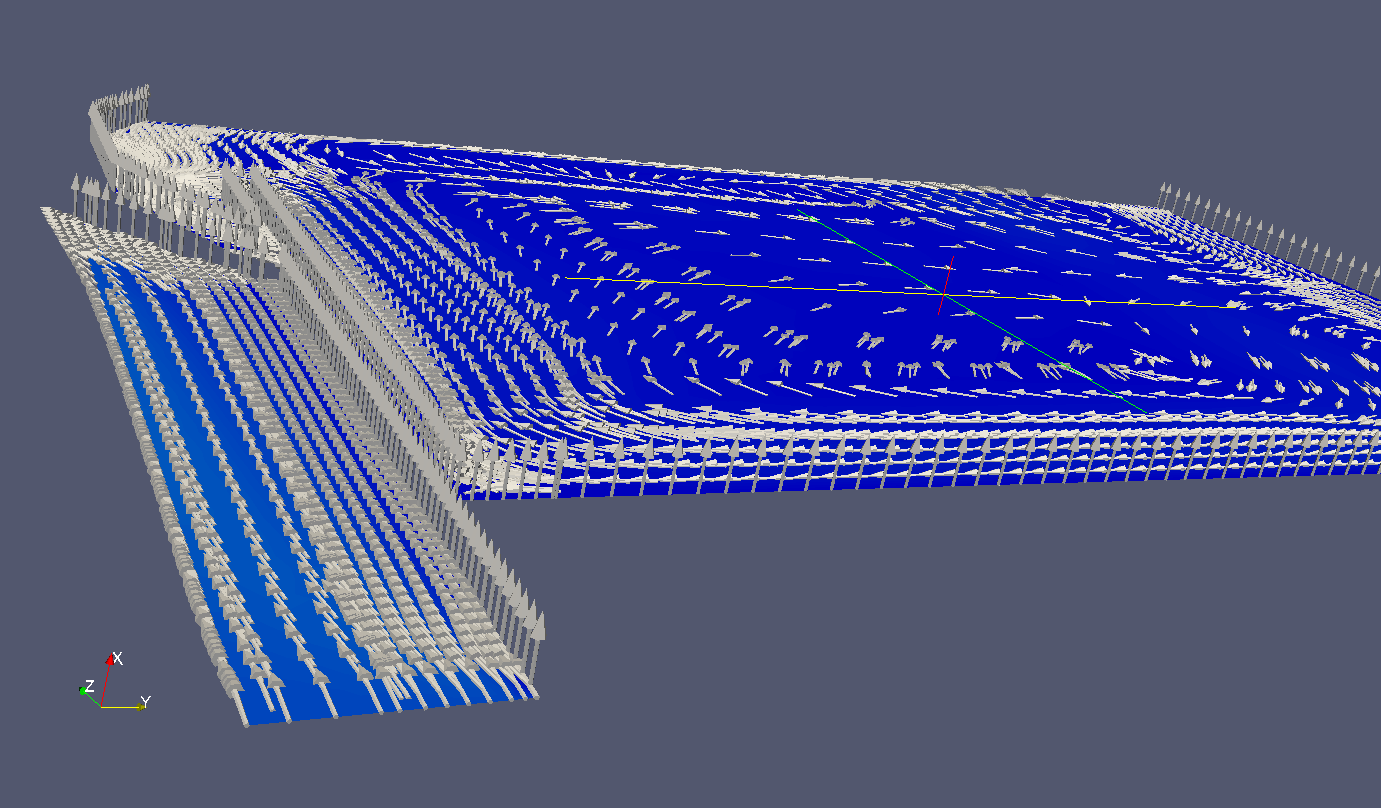

Eine Möglichkeit ist einfach nur in x-Richtung zu plotten. Dadurch wird ja die x-Komponente "ausgeblendet". Macht sich gut mit 2D Vektoren. Sollten die Vektoren zum Teil "hinter" der Slice sein, kann mann diese durch z.B. Display oder Transform ja in x-Richtung verschieben. Thomas S Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 12. Sep. 2012 16:41 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von t.schumacher: Eine Möglichkeit ist einfach nur in x-Richtung zu plotten. Dadurch wird ja die x-Komponente "ausgeblendet". Thomas S
Hi Thomas, ich glaube ich sitz gerade auf dem neben mir. Wie meinst du das mit "in x-Richtung Plotten"? Verwendest du den Glyph-Filter und machst dann irgendwelche Einstellungen, etc.? Ich komm gerade nicht mit. ------------------ Grüße Tobias H. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
t.schumacher Mitglied CFD Engineer
Beiträge: 184 Registriert: 03.05.2010
|
erstellt am: 12. Sep. 2012 16:46 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty
Nein, keine Einstellungen. Wenn du deinen Plot in x-normalen Richtung ausrichtest, würden bei einer reinen x-Strömung (ohne Verwirbelungen) alle Vektoren als Punkt dargestellt (bzw, wenn man die Option 2D glyph style nimmt als einzelner pixel oder so). Wenn nun y und z Komponenten vorhanden sind werden nur diese offensichtlich. Ist reine Darstellungssache. Geht auch bei perspective=off. Gibt wahrscheinlich auch ne bessere und sauberere Methode. Thomas S Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 12. Sep. 2012 19:36 <-- editieren / zitieren --> Unities abgeben:
Hallo Thomas, ich glaube ich habe dich nun verstanden. Du meinst wohl folgendes: a) Slice erstellen b) Sicht auf diesen Slice senkrecht anwählen c) Glyph Filter auf Slice anwenden Da die Sicht auf das Slice im Lot steht, fällt die x, y oder z Komponente "weg". Sie ist halt nicht sichtbar, weil man diese - bezogen auf den Sichtwinkel - nicht wahrnimmt.
------------------ Grüße Tobias H. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
t.schumacher Mitglied CFD Engineer
Beiträge: 184 Registriert: 03.05.2010
|
erstellt am: 13. Sep. 2012 06:56 <-- editieren / zitieren --> Unities abgeben: Nur für Shor-ty
|
Shor-ty Moderator
Beiträge: 2466 Registriert: 27.08.2010 ESI-OpenCFD OpenFOAM v2312
|
erstellt am: 15. Sep. 2012 21:03 <-- editieren / zitieren --> Unities abgeben:
|
