Thema: Höhenplan (621 mal gelesen)
|
maxq
Mitglied
planer straße, bahn
   Beiträge: 39
Registriert: 21.09.2006
|
erstellt am: 08. Mrz. 2010 13:05  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forum, ich habe Geländelinien (Gradiente/Querprofil) alle 10 m (+Achshauptpunkte) erzeugt. Im Höhenplan sollen nur alle 20 m (Regelabstand) die Geländehöhen & Stationen beschriftet werden. Ich finde den Schalter zur Reduzierung der Beschriftungsabstände nicht. Weiß jemand bitte wie das geht? ------------------
Gruß AHg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
maxq
Mitglied
planer straße, bahn
Beiträge: 39
Registriert: 21.09.2006 ACAD 2012
VESTRA CAD "seven"
CARD/1 8.4
win 7
i7 3,40ghz 16gb ram
|
erstellt am: 09. Mrz. 2010 12:22 <-- editieren / zitieren --> Unities abgeben:
hm... Keine Antwort bedeutet wohl, dass ich die Höhenpläne zusammenbastele und extra dafür die Geländeprofile 2 x erzeugen muss. 1 x mit 10 m Abstand für die Darstellung der Geländelinie und 1 x mit 20 m Abstand für die Geländebeschriftung. Anschließend stelle ich die Geländeprofile wieder auf 10 Abstand um, damit meine Querprofile wieder aktuell sind. Geht das wirklich nur so?  An meinen Übersichtshöhenplan mag ich gar nicht denken... ------------------
Gruß AHg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
highlander22
Mitglied
Dipl.-Bauingenieur
Beiträge: 106
Registriert: 07.08.2008
|
erstellt am: 10. Mrz. 2010 09:28 <-- editieren / zitieren --> Unities abgeben: Nur für maxq
Hallo maxq, versuche es doch einmal so:

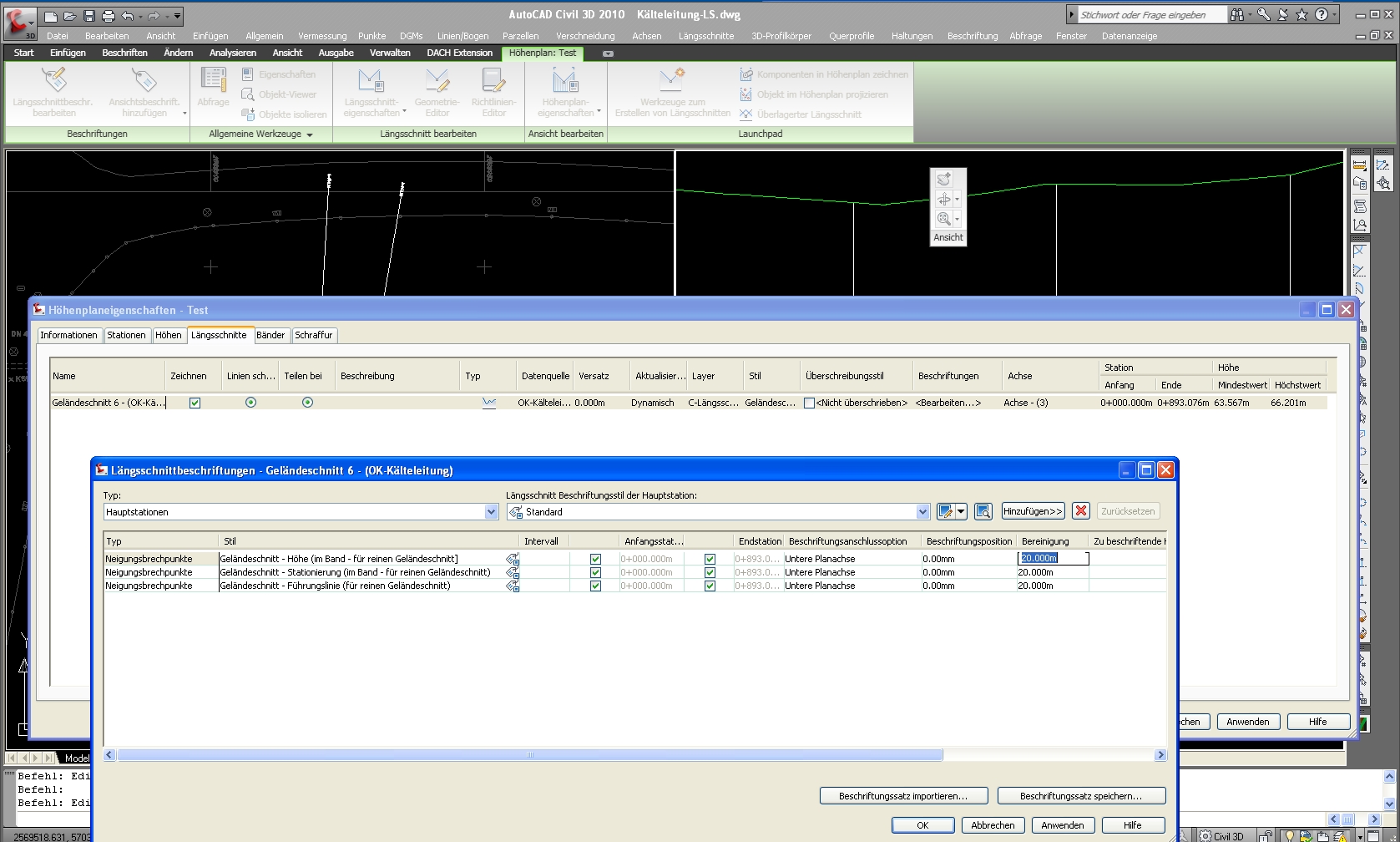

Höhenplaneigenschaften, Reiter "Längsschnitte".
Beschriftungen bearbeiten und bei "Bereinigung" den Stationsbereich von 10 bzw. 20 m eintippen. Viel Erfolg  ------------------
Wer kämpft kann verlieren, wer nicht kämpft hat schon verloren! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
maxq
Mitglied
planer straße, bahn
Beiträge: 39
Registriert: 21.09.2006 ACAD 2012
VESTRA CAD "seven"
CARD/1 8.4
win 7
i7 3,40ghz 16gb ram
|
erstellt am: 10. Mrz. 2010 12:25 <-- editieren / zitieren --> Unities abgeben:
|
highlander22
Mitglied
Dipl.-Bauingenieur
Beiträge: 106
Registriert: 07.08.2008
|
erstellt am: 10. Mrz. 2010 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für maxq
Zitat:
Original erstellt von maxq:
ist das ein VESTRA SEVEN- oder ein CIVIL-Menü??
Bei dem von mir vorgeschlagenen Weg handelt es sich um ein Civil-Menü.
Ich nahm auch an, dass du den Längsschnitt mit Civil erstellt hast. Es funktioniert aber auch nur, wenn die Beschriftung aus der Vertikalen Geometrie heraus kommt. Solltest du die Stationen über Querprofile festgelegt haben, funktioniert das glaube ich nicht  Sollte mal ausprobiert werden! ------------------
Wer kämpft kann verlieren, wer nicht kämpft hat schon verloren! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
