Planungs-DGM erstellen ohne Bestandsdaten (Architektur und Bauwesen/VESTRA)

TRICAD MS Stahlbau / Steel Construction 3D , eine App

Meldungen abonnieren

Autor

Thema: Planungs-DGM erstellen ohne Bestandsdaten (3326 mal gelesen)

elroy-CAD
Mitglied
Dipl.-Ing. (FH) kommunaler Tiefbau

Senden Sie eine Private Message an elroy-CAD

Schreiben Sie einen Gästebucheintrag für elroy-CAD

Beiträge: 64
Registriert: 15.07.2009

WIN 11 23H2 64bit
----------------------
Intel(R) Core(TM) CPU i7-13700K @ 3.40 GHz
32 GB RAM
NVIDIA RTX A4000
-------------------
C3D2023
VESTRA INFRAVISION Build 64
BaSys 9.23

erstellt am: 10. Feb. 2010 12:27

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

ich habe folgendes Problem:

Ich habe mir eine Gradiente einer Achse erstellt. Habe dann auch ein Deckenbuch (Breite & Querneigungen) erstellt.

Wie kann ich mir aus den Daten jetzt ein Planungs-DGM erzeugen?

Das hab ich schon probiert:

- Stationstabelle erstellt
- Querschnitt über "schneller Vorentwurf (6H)" aufgebaut
- Geländeprofile gerechnet -> ein angrenzendes Bestands-DGM hat dazugeführt, dass ich 2 Stationen ansehen und bearbeiten kann
- leider kann ich über Kunstkörper-Import (6H & 7) nur genau diese beiden Importieren.

Frag also: Wie kann ich aus meinen vorhandenen Daten meiner Achse (durch Gradiente & Deckenbuch ist ja eindeutig eine 3D-Fläche definiert) ein DGM erstellen?

Ich hoffe ich war soweit verständlich in meinen Ausführungen

Gruß
elroy-CAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

elroy-CAD
Mitglied
Dipl.-Ing. (FH) kommunaler Tiefbau

Beiträge: 64
Registriert: 15.07.2009

erstellt am: 11. Feb. 2010 08:07

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

Ich hab jetzt einen anderen Weg gefunden, mir mein Planungs-DGM zu erstellen:

Im Deckenbuch --> Speichern/Exportieren in Datenbank
Das erzeugt 3D-Polylinien --> diese als DGM vermaschen.

Gruß
elroy-CAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MuliCAD
Moderator
Bauingenieur

Senden Sie eine Private Message an MuliCAD

Schreiben Sie einen Gästebucheintrag für MuliCAD

Beiträge: 78
Registriert: 11.06.2008

Microsoft Windows 7 Prof. SP1 64-Bit
Intel Core i5-4670 8,0 GB RAM
Autocad Civil 3D
VESTRA Civil 3D
Microstation V8 XM

erstellt am: 11. Feb. 2010 11:11

<-- editieren / zitieren -->

Unities abgeben:

Nur für elroy-CAD



Hi,
wenn ich das dgm zB. für Deckenhöhenplan benötige mach ichs auch so übers Deckenbuch.

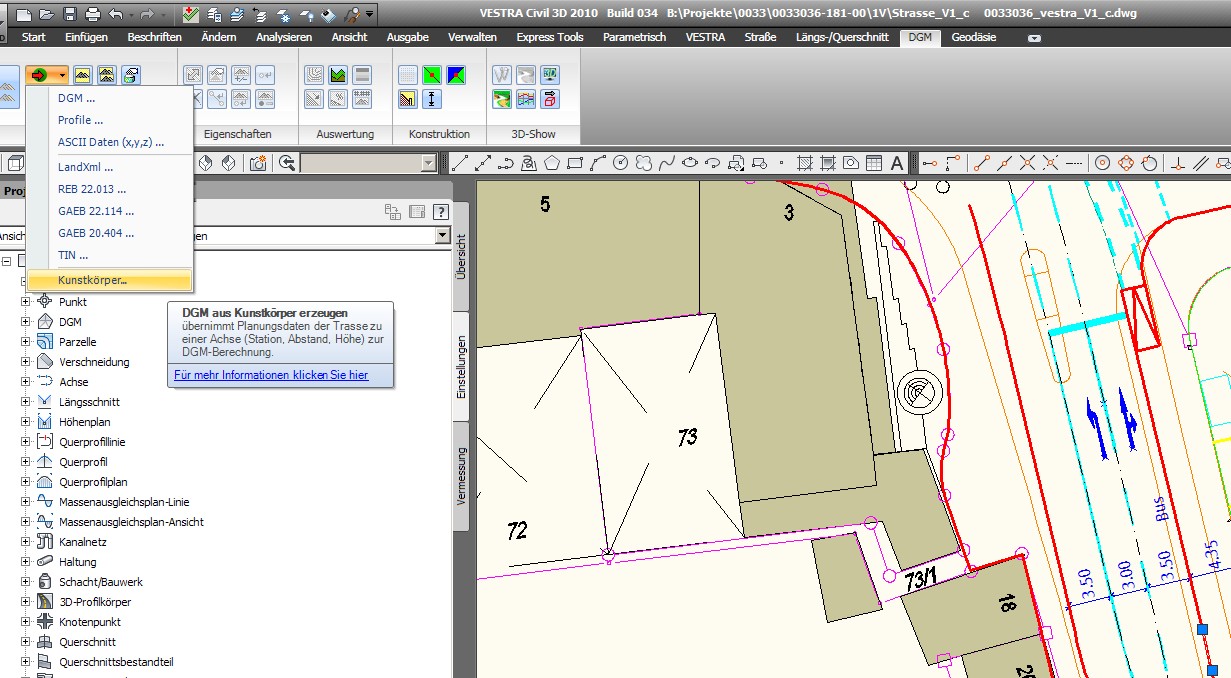

Wenns ein dgm mit Böschungen etc. werden soll, dann gehts über den Kunstkörperimport in der MF-Leiste "DGM".
siehe Bilder...

------------------
Gruß,

Manu

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Infos zum Werbeplatz >>

cseTools Kanalbestandserfassung CAD APP für GIS, Vermessung und Kartografie, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Mit cseTools Kanalbestandserfassung lässt sich aus reinen Vermessungsdaten (Vermessungspunkten) ein kanal-/fachspezifischer Datenbestand mit erforderlichen Sachdaten zu Kanalnetzen erstellen. Dieses Kanalnetz kann dann auf Knopfdruck als ISYBAU-XML oder DWA-M 150 Datei weitergegeben werden.

Wesselatt
Mitglied
Ingenieur (FH) - Tiefbau

Senden Sie eine Private Message an Wesselatt

Schreiben Sie einen Gästebucheintrag für Wesselatt

Beiträge: 58
Registriert: 15.10.2008

erstellt am: 11. Feb. 2010 11:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für elroy-CAD

Bestens, nach einer solchen Lösung habe ich auch schon des Öfteren gesucht!!!

BEsten Dank!
