Autor Thema:  Verbinder die automatisch zu Pins springen, warum? (3412 mal gelesen)
Danae123
Mitglied


Sehen Sie sich das Profil von Danae123 an!   Senden Sie eine Private Message an Danae123  Schreiben Sie einen Gästebucheintrag für Danae123

Beiträge: 3
Registriert: 05.09.2013

erstellt am: 05. Sep. 2013 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo alle zusammen,

ich habe folgendes Problem:

Bei einigen Shapes, die ich auf meinem Flowsheet habe, springt beim Einfügen eines Verbinders (eine Leitung), der eine Endpunkt direkt an den Pin des Shapes. Manche Pins der Shapes haben eine geringe Ziehkraft und der Verbinder rastet nur ein wenn man ihn nah am Pin loslässt. Jedoch gibt es andere Pins bei denen ich die Leitung am anderen Ende eines DIN A 1 Blatts loslassen kann und diese Leitung trotzdem zum Pin springt. Das ist natürlich ärgerlich

Kennt irgendjemand eine Lösung für das Problem???

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

unterStrom
Mitglied
Elektro-Konstruktionsingenieur


Sehen Sie sich das Profil von unterStrom an!   Senden Sie eine Private Message an unterStrom  Schreiben Sie einen Gästebucheintrag für unterStrom

Beiträge: 378
Registriert: 06.04.2005

Win 10, Unix
Ruplan 4.82
EPlan

erstellt am: 06. Sep. 2013 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich

Hallo Danae,
das Problem kenne ich, es liegt am "Stay-Connect-Modus". Schalte den mal aus, dann wird sich das Zeichnen der Verbindungen anders verhalten. Obwohl dieser Stay-Connect-Modus etwas ganz anderes bewirken soll, hat er beim Zeichnen von Verbindungen einen Einfluss!
Wo der auch reinspukt ist, wenn Anschlüsse von Gerätekästen entlang eines Rechteckes angeordnet sind und weitere Anschlüsse im Innern dieses Rechteckes liegen (z.B. Busverbindungen, Stromschienen, ...). Willst Du dann eine Verbindung von diesem inneren Anschluss ziehen springt der Startpunkt zuweilen auf einen der außen liegenden Anschlüsse.
Du musst Stay-Connect ausschalten, die Verbindung ziehen und Stay-Connect wieder einschalten.

Jürgen

------------------
Der Tag, an dem Du nicht lächelst, ist ein verlorener Tag (C. Chaplin)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Danae123
Mitglied


Sehen Sie sich das Profil von Danae123 an!   Senden Sie eine Private Message an Danae123  Schreiben Sie einen Gästebucheintrag für Danae123

Beiträge: 3
Registriert: 05.09.2013

erstellt am: 10. Sep. 2013 10:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Leider ist es nicht die Antwort auf meine Frage, denn ich habe den Stay Connect Modus noch nicht einmal eingeschaltet gehabt.
Ich weiß der Stay Connect Modus verursacht auch solche Probleme, deshalb benutze ich den erst gar nicht.

Gibt es noch andere Möglichkeiten???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Badger
Mitglied
Automatiker


Sehen Sie sich das Profil von Badger an!   Senden Sie eine Private Message an Badger  Schreiben Sie einen Gästebucheintrag für Badger

Beiträge: 473
Registriert: 23.02.2011

Version 6.3.1

erstellt am: 11. Sep. 2013 09:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich

-Ist der Anschluss nicht am Rand des Shapes sondern irgendwo innerhalb des Shapes?

-Ist der Origin-Punkt nicht am Rand des Shapes sondern irgendwo ?

-Was wird markiert, wenn Du das Shape anklickst? mach mal ein Screenshot davon. Also das mal sieht was alles rosa markiert wird.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Danae123
Mitglied


Sehen Sie sich das Profil von Danae123 an!   Senden Sie eine Private Message an Danae123  Schreiben Sie einen Gästebucheintrag für Danae123

Beiträge: 3
Registriert: 05.09.2013

erstellt am: 18. Sep. 2013 16:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


VisioProblem.pdf


So, sorry dass ich es nicht früher geschafft habe zu antworten.

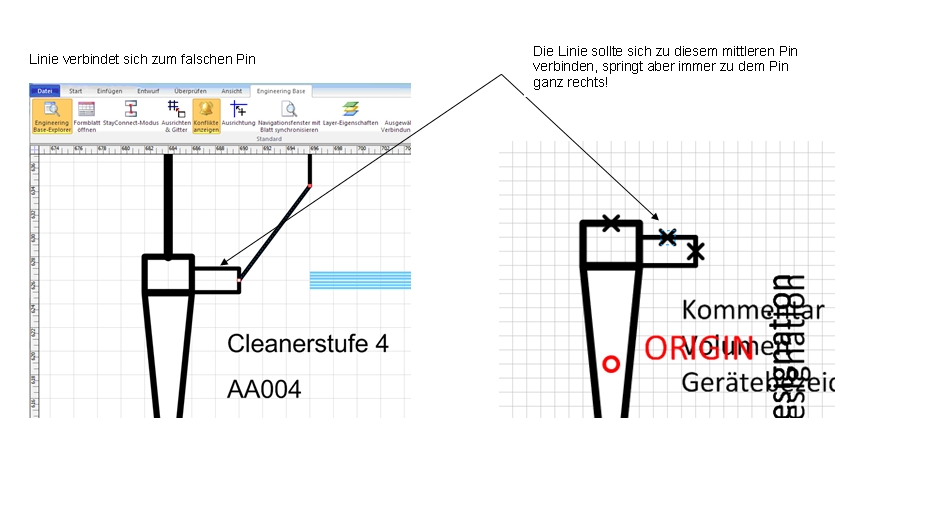

Ich habe ein kleines Beispiel in Screenshots als PDF vorbereitet und angehängt. Ich hoffe dadurch wird dass Problem deutlicher.

In den Screenshots sieht es für mich wie ein völlig normales Shape aus aber vielleicht habt ihr noch eine Anmerkung oder Idee zu der Problematik.

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AlexSt
Mitglied
Elektrokonstrukteur


Sehen Sie sich das Profil von AlexSt an!   Senden Sie eine Private Message an AlexSt  Schreiben Sie einen Gästebucheintrag für AlexSt

Beiträge: 176
Registriert: 21.02.2012

ELCAD 7
Engineering Base 6
EPLAN P8 V2

erstellt am: 19. Sep. 2013 12:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich

Hallo Danae123,

was steht denn in den Verbindungsinformationen bei Ziel 1 und Ziel 2?
Vielleicht gibt das etwas Aufschluss für dieses Verhalten.
Oft passiert mir ähnlichens wenn die Verbindungen potenzialbehaftet sind.

------------------
Gruß aus Bielefeld

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fask
Moderator
Consultant


Sehen Sie sich das Profil von Fask an!   Senden Sie eine Private Message an Fask  Schreiben Sie einen Gästebucheintrag für Fask

Beiträge: 288
Registriert: 09.05.2011

Win 10 x64
EB Instrumentation Pro

erstellt am: 20. Sep. 2013 11:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich




Hi Danae123

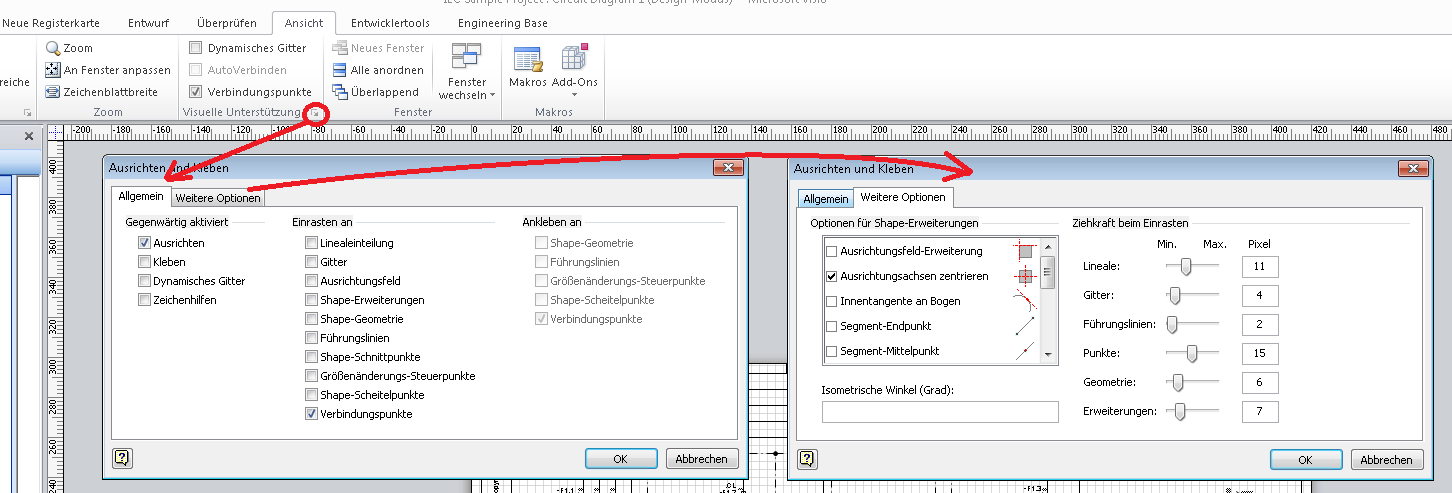

Bitte schau mal was du für Einstellungen in der Visuellen Unterstützung in Visio hast. Mir sind die Funktionsweisen dieser Einstellungen zwar auch nicht ganz bewusst, aber vielleicht hast du ja was sehr spezielles eingestellt. Ich habe ein Bild angehängt wo du das finden kannst.

greetings
Fask

------------------
Um ein tadelloses Mitglied einer Schafherde sein zu können, muss man vor allem ein Schaf sein! (A. Einstein)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

marcelch
Mitglied


Sehen Sie sich das Profil von marcelch an!   Senden Sie eine Private Message an marcelch  Schreiben Sie einen Gästebucheintrag für marcelch

Beiträge: 2
Registriert: 22.10.2013

erstellt am: 22. Okt. 2013 10:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich






Hallo zusammen, ich habe dasselbe problem. Die ursache scheint mir beim shape zu liegen, wird ein shape in der zeichnung aktiviert, erscheint eine umrisslinie. Pins die innerhalb vom umriss liegen, werden nicht verbunden. die linie verbindet immer auf den nächstgelegenen pin der auf der umrisslinie liegt! --> shape anpassen so dass alle pins auf dem umriss zu liegen kommen. Ich habe dies in den beiden JPG dargestellt!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fask
Moderator
Consultant


Sehen Sie sich das Profil von Fask an!   Senden Sie eine Private Message an Fask  Schreiben Sie einen Gästebucheintrag für Fask

Beiträge: 288
Registriert: 09.05.2011

Win 10 x64
EB Instrumentation Pro

erstellt am: 23. Okt. 2013 10:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich

Hi Marc

EB arbeitet standardmäßig mit einem 4mm Raster. In deinen Screenshots kann ich erkennen das der Pin wo es nicht funktioniert, nicht mehr ganz im Raster liegt. Wenn die im Symbol platzierten Pins nicht im selben Raster liegen wie für das Blatt definiert, kann das natürlich Probleme verursachen.

greetings
Fask

------------------
Um ein tadelloses Mitglied einer Schafherde sein zu können, muss man vor allem ein Schaf sein! (A. Einstein)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

marcelch
Mitglied


Sehen Sie sich das Profil von marcelch an!   Senden Sie eine Private Message an marcelch  Schreiben Sie einen Gästebucheintrag für marcelch

Beiträge: 2
Registriert: 22.10.2013

erstellt am: 23. Okt. 2013 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich




Hallo Fask

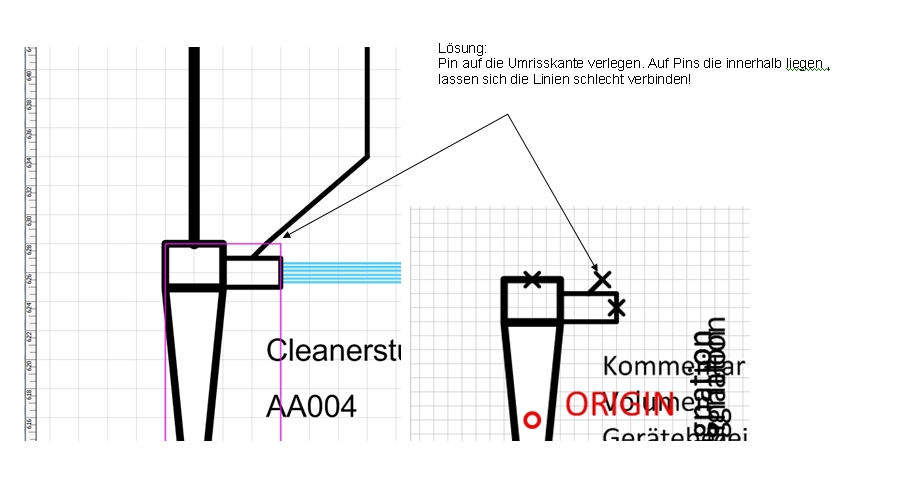

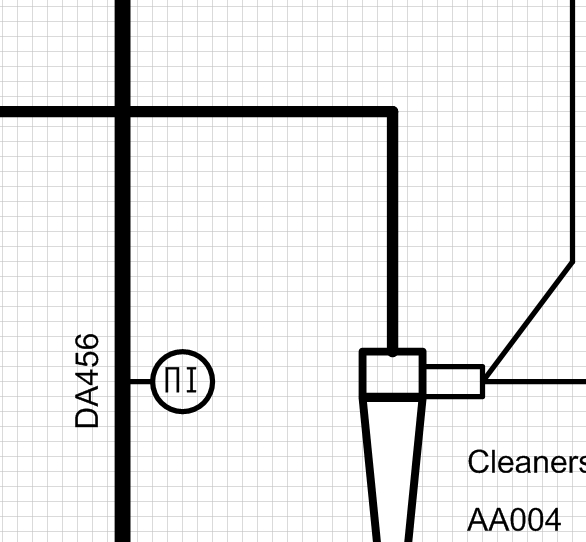

Scharf beobachtet. Ich bin deinem rat gefolgt und habe das shape zurückgebaut und den raster angepasst. Leider führt dies aber nicht zum erfolg. die verbindung springt wieder auf den falschen pin! --> der pin darf nicht innerhalb der umrissline liegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fask
Moderator
Consultant


Sehen Sie sich das Profil von Fask an!   Senden Sie eine Private Message an Fask  Schreiben Sie einen Gästebucheintrag für Fask

Beiträge: 288
Registriert: 09.05.2011

Win 10 x64
EB Instrumentation Pro

erstellt am: 23. Okt. 2013 11:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Danae123 10 Unities + Antwort hilfreich

Hi

OK, ich werde das mal in einer ruhigen Minute ausprobieren.

greetings
Fask

------------------
Um ein tadelloses Mitglied einer Schafherde sein zu können, muss man vor allem ein Schaf sein! (A. Einstein)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
