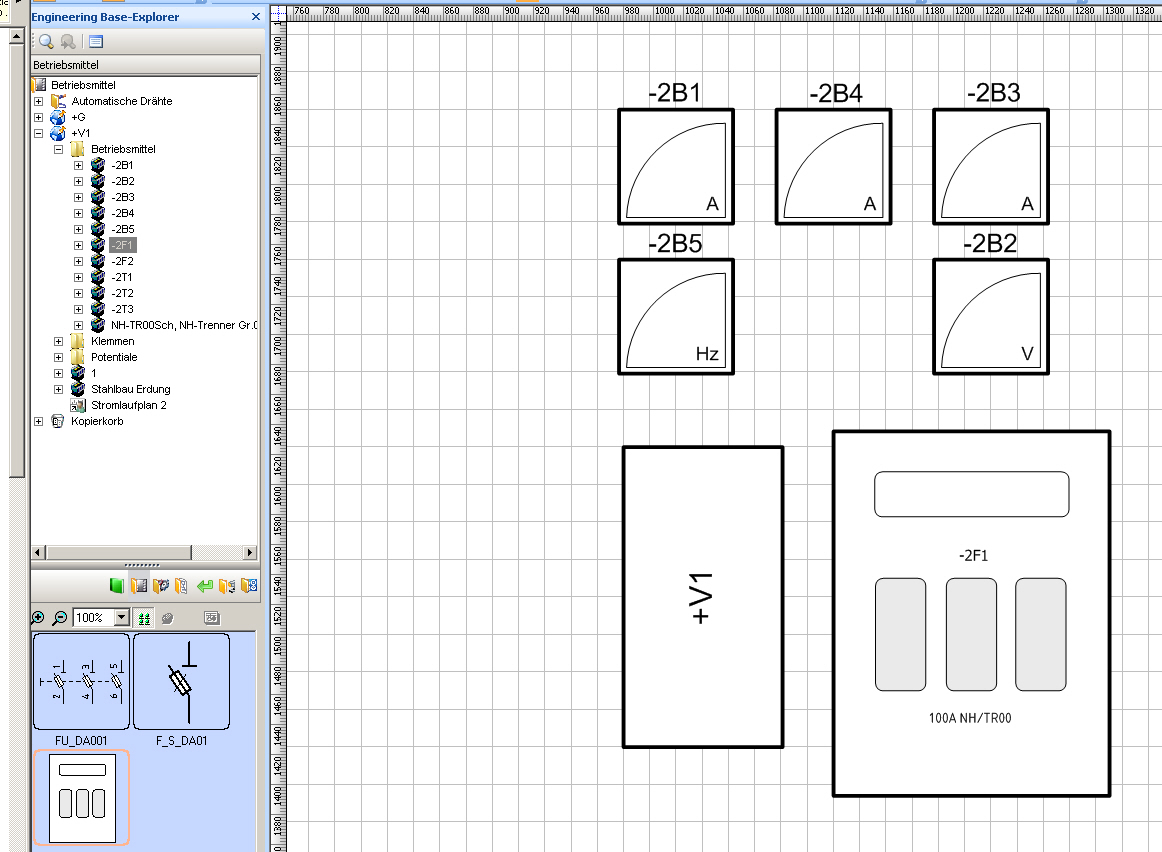

Ich möchte statt einem weissen Rechteck eine genauere Ansicht des Gerätes im Aufbauplan haben. Daher habe ich Layout-Shapes für Geräte erstellt, diese sollen sich entsprechend den in den Atrributen eigetragenen Abmessungen skalieren.
In Visio ist dies im ShapeSheet sehr einfach möglich, wie funktioniert das in EB?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ,

so wie ich das mit der Shape Erstellung in EB mitbekommen habe, gibt es diese Eigenschaften wie in ELCAD nicht.
Ich selbst habe für jede Abmessung ein Shape erstellt.
Ob dies Sinn macht...
Wir haben hier auch Visio Shapes mit ShapeSheet Programmierung im Einsatz z.B. Anzeigen von X und Y Koordinaten von Geräten wie Taster und Leuchtmelder.
Diese benötigen wir für die Fertigung, damit die wissen wo die Löcher reinkommen. Leider geht die ShapeSheet Programmierung verloren sobald das Shape in die EB Schablone übernommen wird.
Was sagt den AUCOTEC zu deiner Frage?
Gruß
Arnd van Uden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
Im EB gibt es für die Darstellung im Layout bestimmte Shapes (Geräte/Allgemein/Black Boxes). Ich nehme an, dass damit die weißen Rechtecke gemeint sind. Diese Shapes passen sich größenmäßig an die Geräte-Abmessungen an. Sie sind aber nicht veränderbar und selbst erstellte Layout-Shapes kann man nicht größenabhänig erstellen. Shapes an sich sind nicht skalierbar, im Sinne ihrer Größe, nur wenn man im Sheet einen Maßstab angibt (Seite einrichten/Zeichnungsmaßstab), werden die Shape bezogen auf die Anzeige bzw. Ausdruck skaliert. Leider. Also entweder mit den "weißen Rechtecken" leben oder wie Arnd van Uden anmerkte, für jede Größe ein Shape erstellen.

Grüße aus Hannover
Max M.

------------------
Grüße aus Hannover
Max M.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Mir war so als ob ich in der Beschreibung von 'Was ist neu in der Version 5.0' gelesen hätte, dass die Skalierung der Layout-Shapes jetzt funktioniert - ist das so? Also z.B. ein LayoutShape für die Messgeräte in der Grösse 72x72mm 96x96mm 144x144mm, das ist eine grosse Arbeitserleichterung. Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo DankIR,

ich hatte bei einem Gespräch mit Aucotec dieses Problem angesprochen.
Es wurde mir auch in Aussicht gestellt das man in Zukunft Dynamische Shapes selbst erstellen kann. Ich kann dir allerding nicht sagen in welcher Version dies sein wird. Im September soll die 5.1 kommen, vieleicht gibt es da schon diese Funktion. Gruß Arnd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo alle zusammen,

ab der Version 5.1 besitzen die Layout-Shapes so genannte "Handles", mit den man diese Shapes in den Abmessungen verändern kann. Diese Größenveränderungen wird dann auch an das Objekt (Gerät) zurück übertragen.

------------------
Grüße aus Hannover
Max M.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Max,

meine Frage wäre, ob man die Funktion irgendwie deaktivieren kann:

Sprich: das sich entweder die Abmessungen im Gerät nicht "mitändern",

oder:

die Handles komplett deaktiviert werden können???

Bei den Standard-Layoutsymbolen Reiter "Allgemein" gibt es da Schwierigkeiten (siehe meine Mail an den Support)

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Copperhead

man kann die "Handles" deaktivieren, indem man ganz einfach die Attribute für die Massangaben (Höhe, Breite, Tiefe) auf "Aus dem Katalog" oder "Schreibgeschützt" setzt. (dann sind die Handles nicht mehr grün sondern grau dargestellt und sind nicht mehr "anfassbar")

Alles klar ?

------------------
Grüße aus Hannover
Max M.
