Hallo Zusammen,

ich versuche gerade ein Bauteil mit verschiedenen Anmerkungen 3D Toleranzangaben zu versehen.

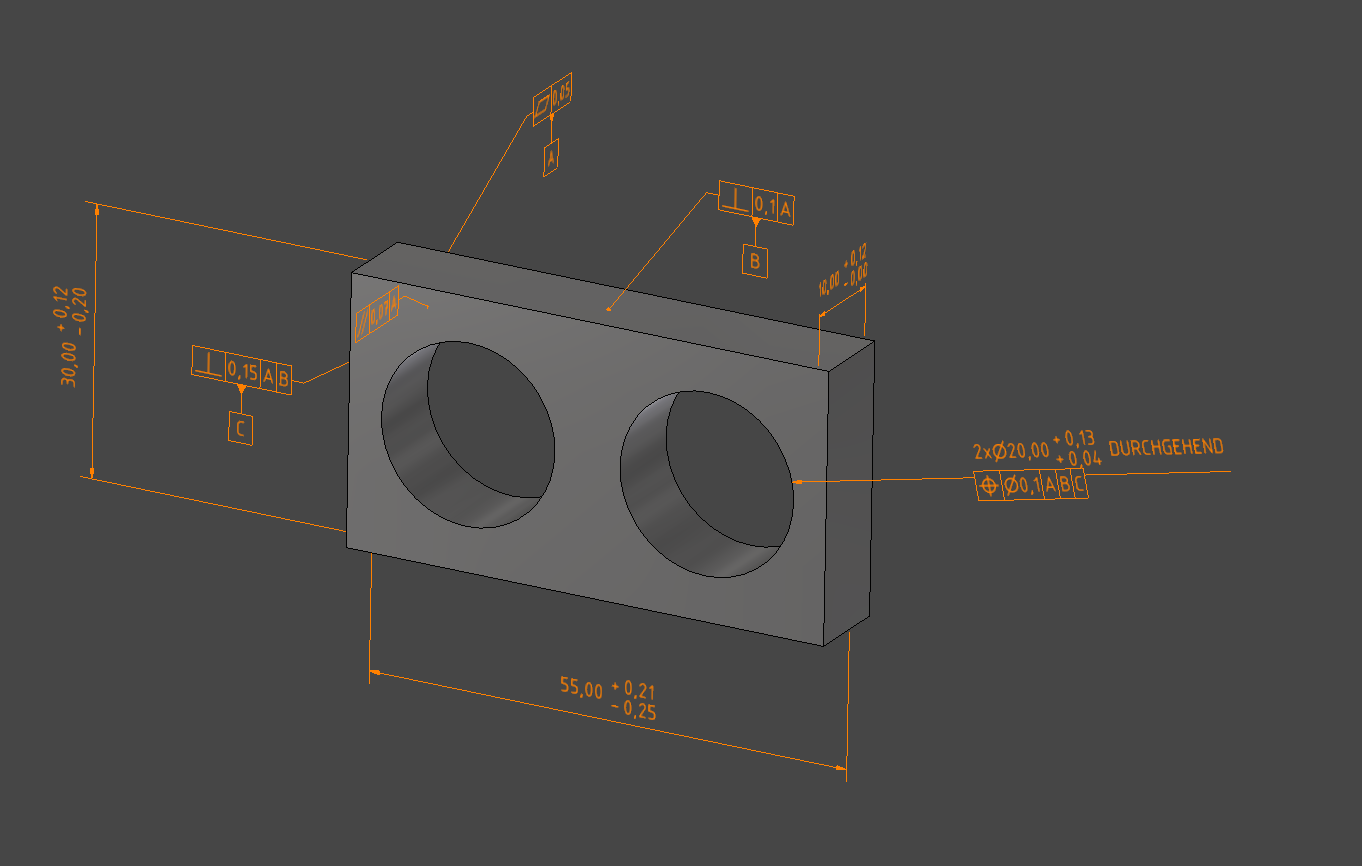

Für die Bohrungen versuche ich mehrere Varianten zu generieren (siehe Bilder)

0,1 ABC
0,1 (M) ABC
0,1 (M) A B(M) C
0,1 (M) A B(M) C(M)

Jedoch schaffe ich es nicht, das "M" hinter das B oder C zu schreiben.

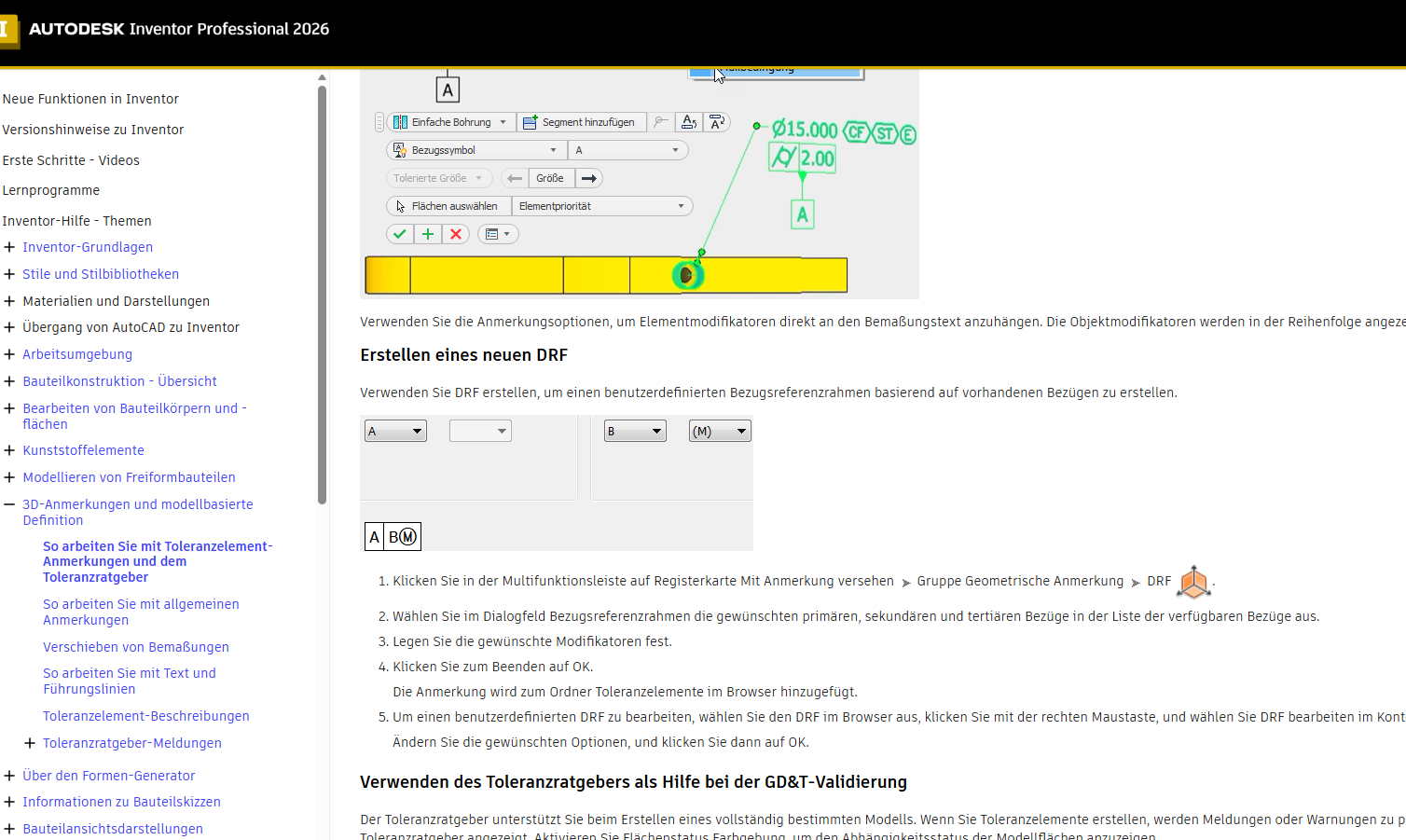

In der inventorhilfe steht "Erstellen eines neuen DRF" jedoch kann ich da nur ABC aufrufen. alle anderen DrobDown Menüs sind ausgegraut / cht wählbar.

Hat jemand soetwas schon einmal gemacht bzw. Erfahrung damit?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DRF3.png DRF4.png DRF5.png

Wir haben die Lösung gefunden.

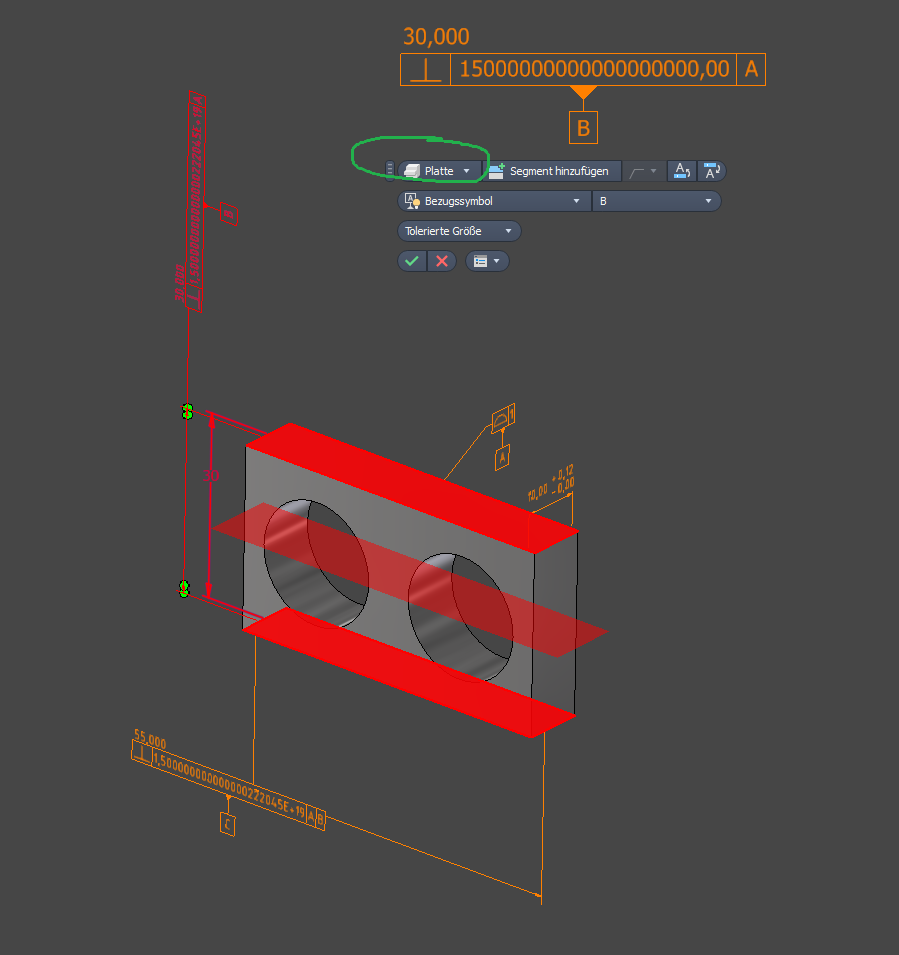

Wenn man für die Toleranz nicht "Ebene Fläche" sondern "Platte" auswählt, dem entsprechend auch zwei gegenüberliegende Flächen, verbindet Inventor die Toleranz mit dem Maß.

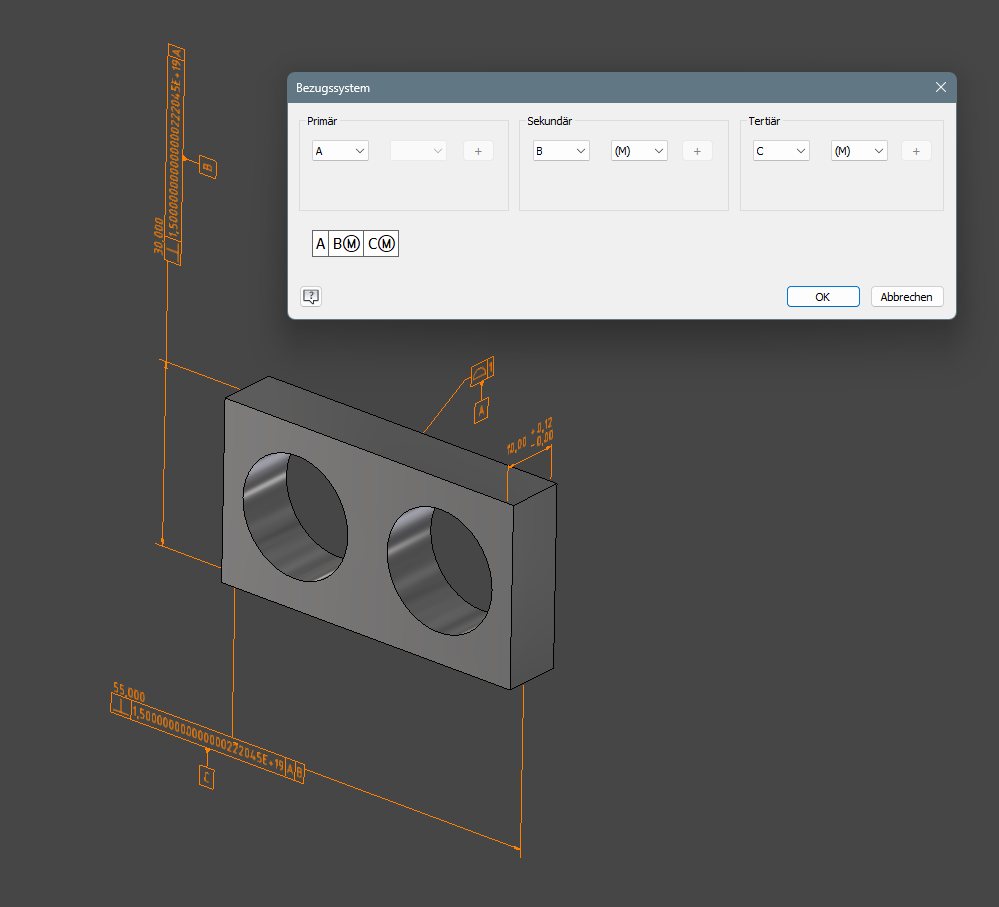

Danach kann man ein neues DRF erstellen und das DropDown Menü für die Maximale material Bedingung ist auswählbar.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

danke, dass Du die Erkenntnisse hier mit anderen teilst.

Klingt für mich ja erstmal schlüssig, dass es das M nur geben kann, wenn der Bezug ein Größenmaß ist. (nur dann kann etwas dessen Toleranz "übrig" sein, die für ein anderes Element genutzt werden kann).

Halte uns hier gern auf dem Laufenden, wie das mit den 3d-Toleranzen weitergeht. Mich zumindest interessiert das sehr.

(Trotz oder gerade weil ich bisher vom IV in der Hinsicht eher enttäuscht wurde. Allein schon, dass ich keinen Bezug wo anders hinsetzen kann, ohne dass alle Elemente, die darauf toleriert sind, entfallen. Was denken die Entwickler, wie damit gearbeitet wird? mE funktioniert das bisher nur, wenn ich vorher schon eine Zg. habe und das nur ins 3d bringe. Oder wir reden von Platten mit zwei Bohrungen... )

------------------
Gruß KraBBy
