Moin!
Wenn es nur um die Schräge geht, wäre Spirale eine Möglichkeit:
- Skizze auf Stirnfläche
- Rechteck als Schneidewerkzeug
- Achse des Zylinders in Skizze darstellen
-> Spirale, Schnittkontur und Ache wählen und Parameter passend einstellen
Dann fehlt aber noch die Rundung links oben.

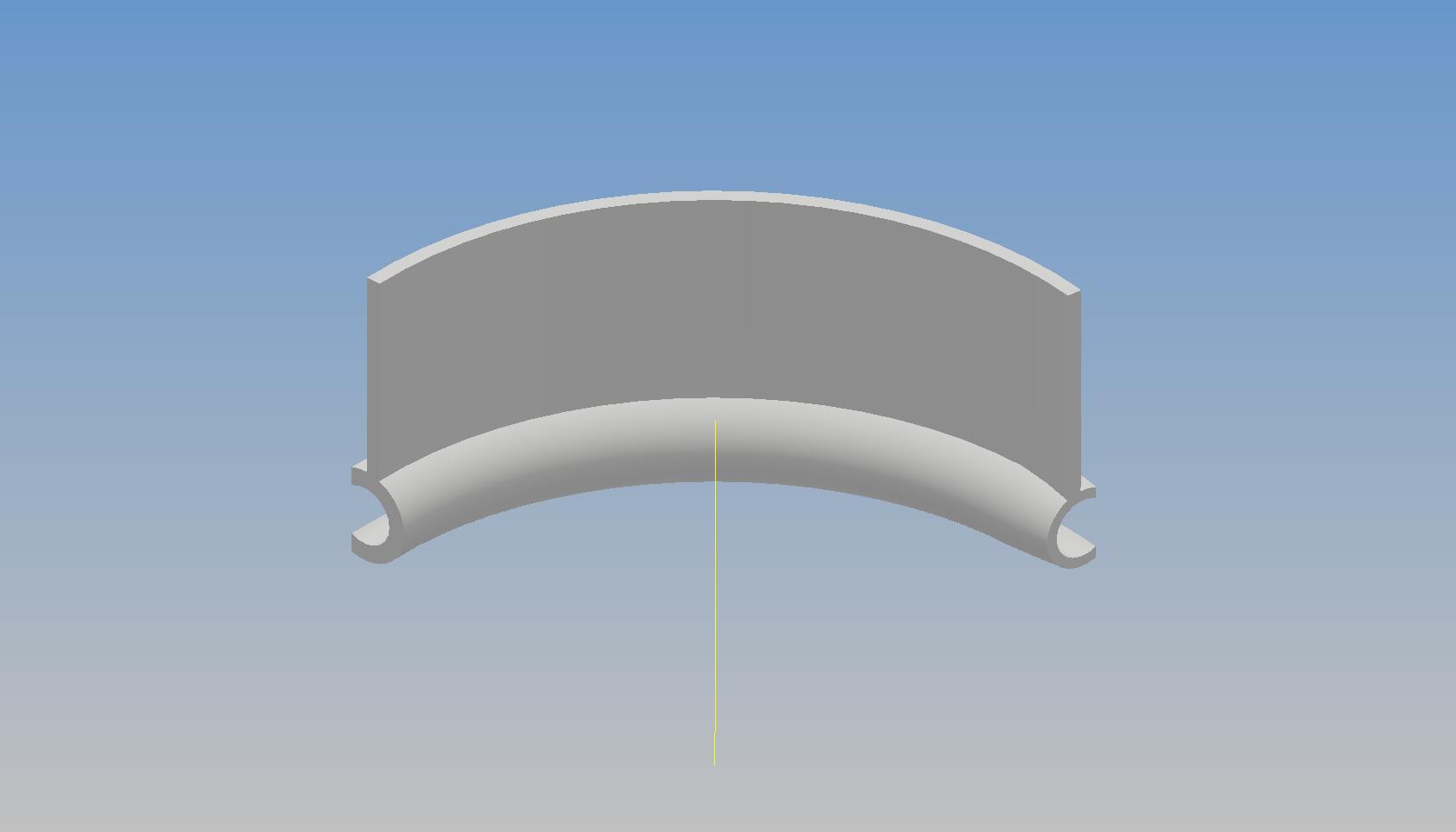

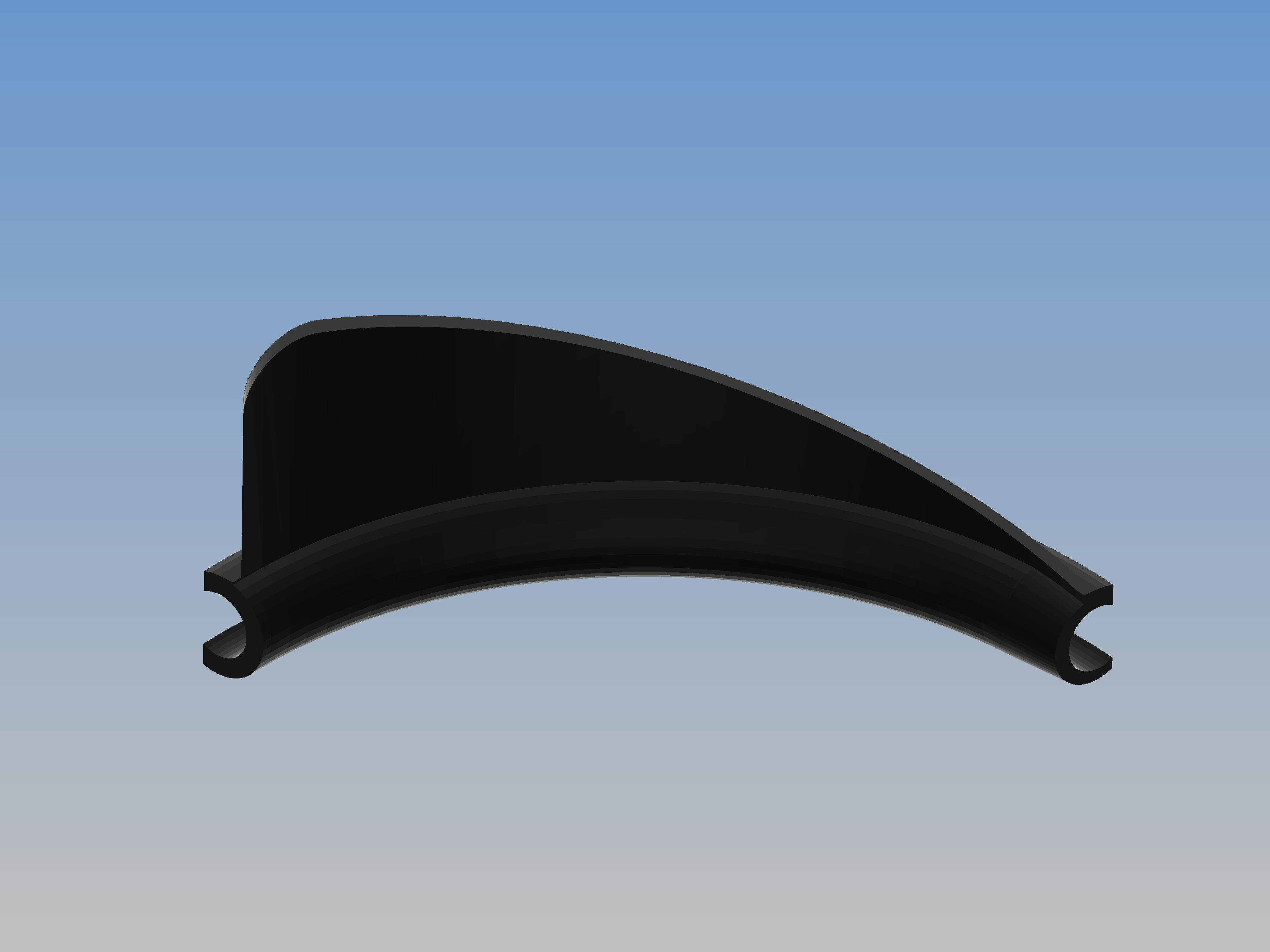

Auf dem Bild sieht es so aus, als wäre die Rundung einfach gerade mit Extrusion abgeschnitten. Kann man so machen, fühlt sich für mich aber irgendwie falsch an. Richtig fände ich, wenn auch dort die Umrandungsfläche senkrecht zu den Hauptflächen wäre, und das geht (zusammen mit der Steigung in einem Zug) so:
- Eine Arbeitsebene tangential an den Zylindermantel legen
am besten am Beginn der Steigung
- darauf waagerecht die Umfangslänge abtragen (Pi*r*alfa, oder Kantenlänge messen)
- über der Grundlinie die Steigung und die Rundung am oberen Ende skizzieren
- darüber umrahmen, was weggeschnitten werden soll
- Prägen mit Aufbringen auf Fläche
------------------
Roland
