Thema: Trichter mit Spiralvertiefung nach zeichnen! (386 / mal gelesen)
|
Ex-Mitglied
|
erstellt am: 26. Feb. 2026 18:42 <-- editieren / zitieren -->
Hallo erst mal, [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Roland Schröder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen


 Beiträge: 13760 Registriert: 02.04.2004 IV 2025.3.1
|
erstellt am: 26. Feb. 2026 20:06 <-- editieren / zitieren --> Unities abgeben:

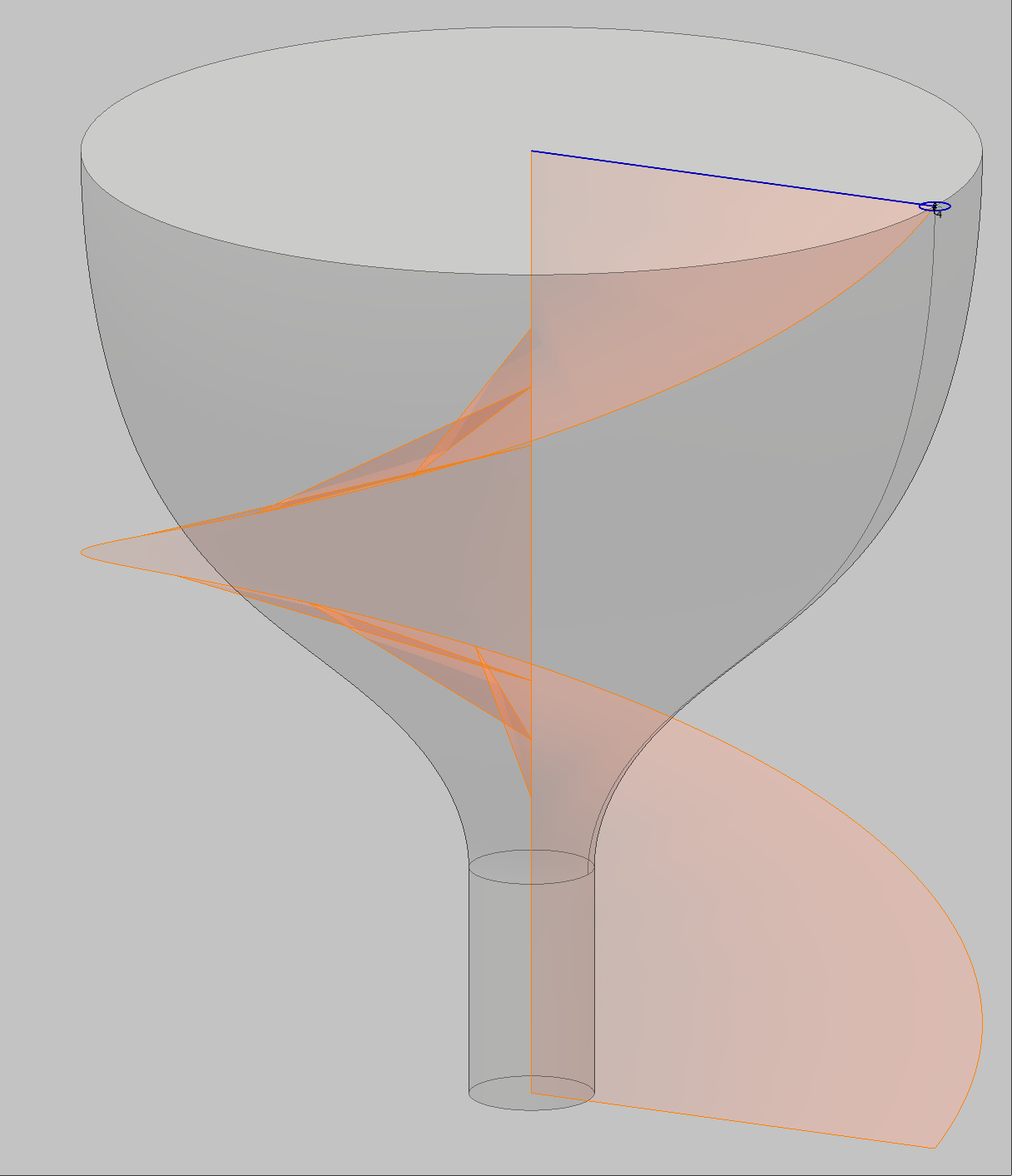

Moin! Skizze unten brauchst Du nicht. Erzeuge mit der Funktion Spirale aus einer radialen Linie in der Skizze oben und der y-Achse eine Schraubenfläche mit der gewünschten Höhe und dem gewünschten Drehwinkel. In der 3D-Skizze kannst Du dann einfach die Schraubenfläche mit dem Grundkörper schneiden. Die tatsächliche Steigung des Pfades ist dann zwar innen/unten anders als außen/oben, aber das ist in dem Beispiel nicht anders; das scheint ganz genauso entstanden zu sein. ------------------ Roland www.Das-Entwicklungsbuero.de It's not the hammer - it's the way you hit! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 26. Feb. 2026 20:46 <-- editieren / zitieren -->
Hallo Roland, [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Ex-Mitglied
|
erstellt am: 26. Feb. 2026 20:52 <-- editieren / zitieren -->
Wurde gelöscht, Beitrag war doppelt! [Diese Nachricht wurde von Mike Glotzkowsky am 26. Feb. 2026 editiert.] |
Ex-Mitglied
|
erstellt am: 27. Feb. 2026 03:21 <-- editieren / zitieren -->
Hallo Roland, [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Ex-Mitglied
|
erstellt am: 27. Feb. 2026 11:43 <-- editieren / zitieren -->
Hallo, [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Roland Schröder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen


 Beiträge: 13760 Registriert: 02.04.2004 IV 2025.3.1
|
erstellt am: 27. Feb. 2026 14:40 <-- editieren / zitieren --> Unities abgeben:
|
Roland Schröder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen


 Beiträge: 13760 Registriert: 02.04.2004 IV 2025.3.1
|
erstellt am: 27. Feb. 2026 14:46 <-- editieren / zitieren --> Unities abgeben:
|
rode.damode Mitglied Maschinenbauingenieur

 Beiträge: 658 Registriert: 15.07.2011 Inventor 2026 ZBook15, i7 Quadro M2200 32GB
|
erstellt am: 27. Feb. 2026 16:14 <-- editieren / zitieren --> Unities abgeben:

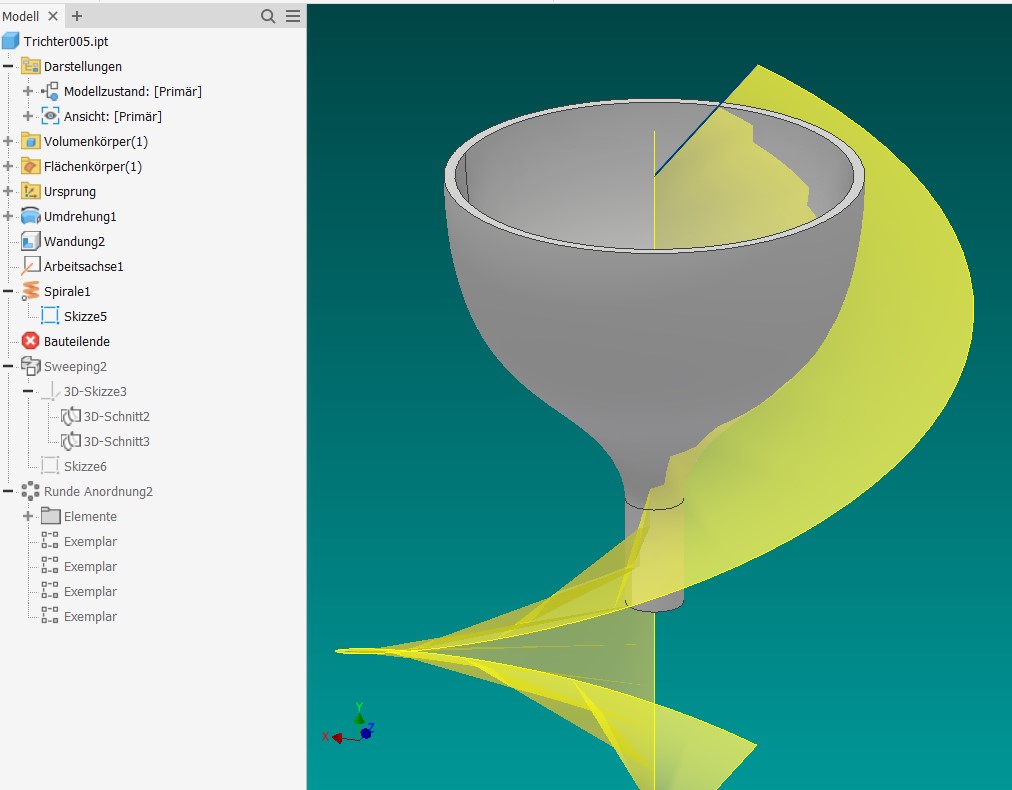

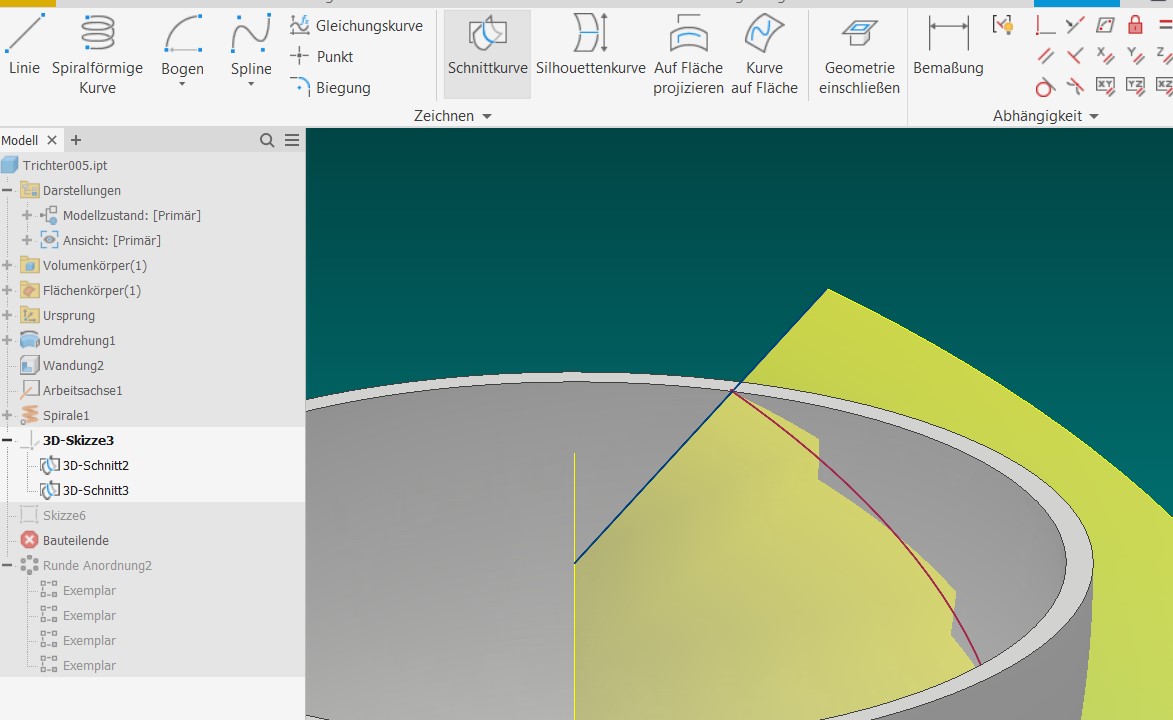

Ich würde das wie im Anhang machen. Erst mal die Wandung einstellen. Dann eine Spirale mit nur einer Linie. Ergibt eine Fläche. Die 3D Skizze brauchtst du, um die Spirale mit der Oberfläche schneiden zu lassen. An der Oberfläche noch eine Skizze für ein sweeping. Die Form kannst du frei wählen. Das rund anordnen ist dann trivial. Viele Grüße Roger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rode.damode Mitglied Maschinenbauingenieur

 Beiträge: 658 Registriert: 15.07.2011 Inventor 2026 ZBook15, i7 Quadro M2200 32GB
|
erstellt am: 27. Feb. 2026 16:16 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 27. Feb. 2026 16:39 <-- editieren / zitieren -->
Natürlich...... [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Roland Schröder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen


 Beiträge: 13760 Registriert: 02.04.2004 IV 2025.3.1
|
erstellt am: 27. Feb. 2026 18:26 <-- editieren / zitieren --> Unities abgeben:
Oh Mann! Wir wissen das doch auch nicht Anstatt einfach nur herumzujammern, dass Du nichts verstehst, beschreibe genauer, wie weit Du kommst! Wenn Du "natürlich" die Funktion Spirale kennst, was hindert Dich dann, eine Schraubenfläche wie oben mehrfach abgebildet zu erzeugen? Allmählich keimt in mir der Verdacht auf, dass Du uns nur zum Narren halten willst. ------------------ Roland www.Das-Entwicklungsbuero.de It's not the hammer - it's the way you hit! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 27. Feb. 2026 18:37 <-- editieren / zitieren -->
Hallo Roland, warum denn jetzt genervt? [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Ex-Mitglied
|
erstellt am: 27. Feb. 2026 18:46 <-- editieren / zitieren -->
Hallo Roger und danke für Deine Mühe mit den Bildern. [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
rode.damode Mitglied Maschinenbauingenieur

 Beiträge: 658 Registriert: 15.07.2011 Inventor 2026 ZBook15, i7 Quadro M2200 32GB
|
erstellt am: 27. Feb. 2026 20:15 <-- editieren / zitieren --> Unities abgeben:
Hallo Mike Bilder sind eben besser als tausend Worte. Beim sweeping kann die Skizze auch schräg zur Sweepinglinie stehen. Hatte bei mir die obere Fläche genutzt. Die etwas verzerrte Geometrie spielt hier ja keine große Rolle. Hast dann gleich einen sauberen Abschluss. Viele Grüße Roger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 28. Feb. 2026 04:57 <-- editieren / zitieren -->
Hallo Roger, [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
rode.damode Mitglied Maschinenbauingenieur

 Beiträge: 658 Registriert: 15.07.2011 Inventor 2026 ZBook15, i7 Quadro M2200 32GB
|
erstellt am: 28. Feb. 2026 08:42 <-- editieren / zitieren --> Unities abgeben:
Hallo Mike Warum bremst du die Flüssigkeit am Auslauf wieder ab, indem du diese Strecke mit geraden Schikanen versiehst? Ich würde die Spirale auch da unten verwenden. Dann sind Hinterschnitte schlecht sauber zu bekommen. Der Hygiene wegen würde ich den Abschuss oben nicht so breit machen. Schnitz lieber was weg und verrunde das. Viele Grüße Roger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 28. Feb. 2026 12:52 <-- editieren / zitieren -->
Hallo Roger, Du hast schon recht, [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
Ex-Mitglied
|
erstellt am: 28. Feb. 2026 21:08 <-- editieren / zitieren -->
Ich weiß echt nicht [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
rode.damode Mitglied Maschinenbauingenieur

 Beiträge: 658 Registriert: 15.07.2011 Inventor 2026 ZBook15, i7 Quadro M2200 32GB
|
erstellt am: 01. Mrz. 2026 09:19 <-- editieren / zitieren --> Unities abgeben:

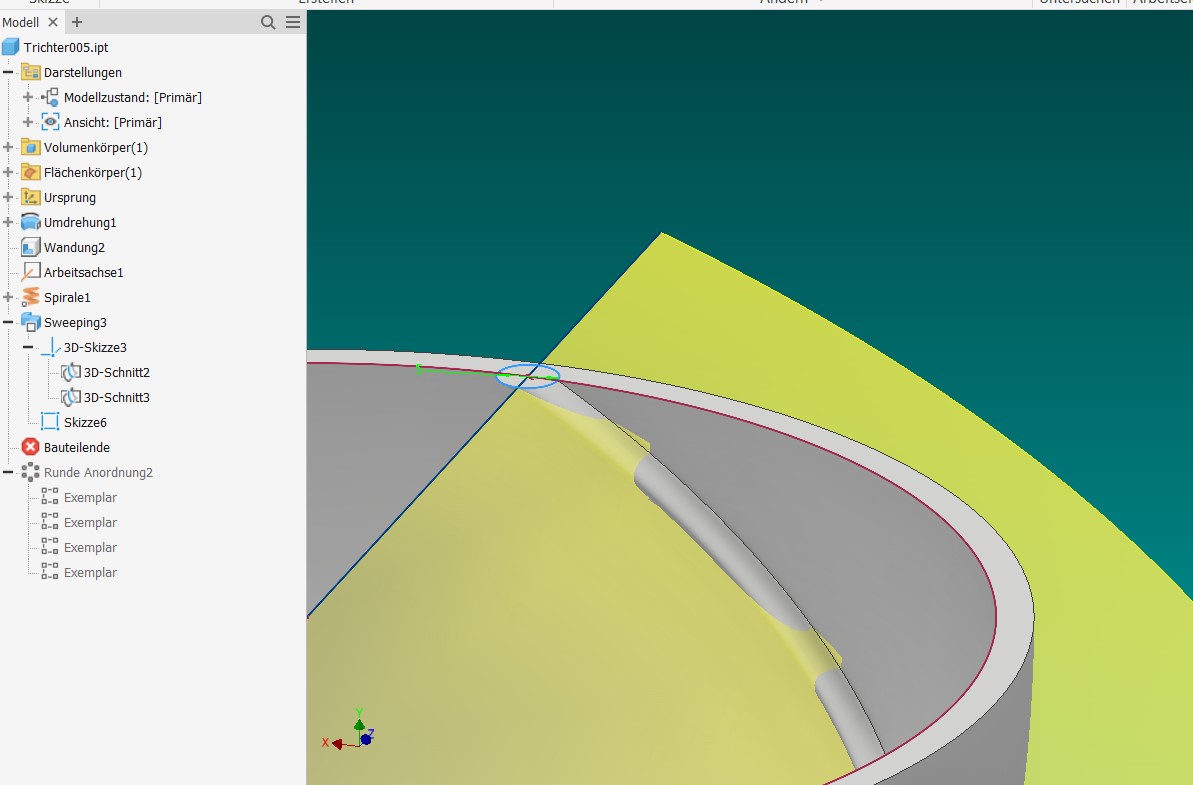

Hallo Mike Wiso machst du beim Sweeping ein neues Teil? Die Musterung funktioniert auch innerhalb eines Bauteils, indem du im Browser die entsprechenden Features auswählst. Wenn du aussen einen Einschnitt haben möchtest, so mach doch gleich nochmal daneben ein sweeping, allerdings mit differenz. Dazu kannst du die bisherige Sweepinglinie aus der 3D-Skizze verwenden, oder noch mal eine 3D-Skizze erstellen, wo du die Außenflächen mit der Spirale schneidest. Wird hier aber keinen großen Unterschied machen. Und wie gesagt, du kannst die Skizze für das sweeping auch auf der Oberfläche oben machen. Dann hast du gleich einen sauberen Abschluss. Viele Grüße Roger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 01. Mrz. 2026 11:08 <-- editieren / zitieren -->
Guten Morgen Roger, erstmal danke für Deine Eselsgeduld! [Diese Nachricht wurde von Mike Glotzkowsky am 15. Mrz. 2026 editiert.] |
