Hallo,
bin beim Zeichnen eines Referenzbauteiles für einen Gestellrahmen.
Nun möchte ich eine 2D Skizze kopieren und diese "abhängig" auf mehreren Arbeitsebenen (rechteckige Anordnung) einfügen.
Wie mache ich das?
Danke im Voraus.
Gruß Mark

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...auf die Skizze mit linke Maustaste klicken
im Menü kopieren anklicken
mit rechter Maustaste  auf gewünschte Arbeitsebene klicken
im Menü einfügen anklicken
fettich

------------------
In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen

----------------
Manfred Gündchen
www.guendchen.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
danke für die Antwort.
So habe ich es gemacht, die kopierte Skizze ist jedoch "nicht abhängig".

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

abhängig von was soll sie sein?

------------------

------------------
Realität ist was für Leute, die mit ihren Halluzinationen nicht klarkommen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Von der ursprünglichen 2D Skizze.
Wenn ich diese Skizze ändere, sollten die kopierten Skizzen sich aktualisieren.
So kenne ich es aus Creo Parametric.

[Diese Nachricht wurde von MarKant080963 am 10. Feb. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von MarKant080963:
So habe ich es gemacht, die kopierte Skizze ist jedoch "nicht abhängig".

---

Ja, der Rat war falsch. "Abhängige" Skizzen gibt es in Inventor auch nicht, aber es gibt Skizzen-Blöcke, und damit lässt sich das regeln.

Bilde aus den gewünschten Elementen in der ursprünglichen Skizze einen Block. Der ist dann in dem ipt als eigenständige Ressource für alle Skizzen verfügbar. Hilfreich ist, den Block sinnvoll zu benennen.

Ein Block kann in seinem Ursprungs-ipt immer geändert werden, sowohl in jeder Skizze, in der er verwendet wird, als auch allein.

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das könnte man mit Skizzen-Blöcken umsetzen.

sind zwar dann immer noch mehrere Skizzen, aber darin ist dann nur je ein Block. Dieser Block ist selbst ebenfalls eine Skizze -> einmal darin etwas ändern -> in allen Exemplaren geändert.

Anderer Weg: ist es denkbar statt der Skizze ein Feature zu mustern? Das geht über Anordnung (rechteckig, rund oder skizzenbasiert).

------------------
Gruß KraBBy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

IV 2025 - So erstellen und bearbeiten Sie 2D-Skizzenblöcke für die Wiederverwendung

------------------
Gruß KraBBy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Besten Dank für die Tipps.
Gruß Mark

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Roland Schröder:...Ja, der Rat war falsch...

---

…das kann ich so nicht stehen lassen!
Wenn jedes Maß der neuen Skizze auf das Maß der Ursprungsskizze verwiesen wird funzt das auch!
Dazu gibt es, IMHO, drei Möglichkeiten.

1. Maße aus der Ursprungsskizze tatsächlich als Maßzahlen/Parameter in die neue Skizze übernehmen und so „abhängig“ machen!

2. Eine Linie aus der Ursprungsskizze in die neue Skizze projizieren und per „ist-gleich“ mit der neuen Linie zu Projektion und damit zur Ursprungsskizze „abhängig“ machen.

3. Meine bevorzugte Lösung, weil ich mit Skizzenblöcke nicht „direkt“ modelliere.
Für die Skizze einen passenden Skizzenblock erstellen. Hier reicht ein rudimentärer Block mit allen erforderlichen Linien als Parameter.
Die Skizze vollständig, wie gewünscht, erstellen.
Linien aus dem Skizzenblock per „ist-gleich“ mit den Linien der Skizze „abhängig“ machen.
Und jetzt so vorgehen wie oben von mir beschrieben. Auf diese Weise werden alle auf den Skizzenblock verwiesene Parameter/Längenabhängigkeiten vollständig mitgenommen, weil beim Kopieren auch der Skizzenblock mit all seinen Längenabhängigkeiten in die kopierte Skizze übernommen werden!
Änderungen des Skizzenblocks werden, wie ja schon von den Kollegen richtig angeführt, in alle Skizzen in denen der Skizzenblock verwendet wird übernommen - Achtung: Auch in anderen Modellen!

Deshalb bin ich der Ansicht das es

Zitat:

---

Original erstellt von Roland Schröder:... "Abhängige" Skizzen gibt es in Inventor auch nicht, aber es gibt Skizzen-Blöcke, und damit lässt sich das regeln...

---

„abhängige Skizzen“ durchaus gibt. Durchaus auch ohne Skizzenblöcke - siehe Methoden 1 + 2.

------------------
In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen

----------------
Manfred Gündchen
www.guendchen.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Manfred,

möchtest Du diesen Unsinn selber löschen, oder soll ich?

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Manfred Gündchen:
1. Maße aus der Ursprungsskizze tatsächlich als Maßzahlen/Parameter in die neue Skizze übernehmen und so „abhängig“ machen!

---

viel zu aufwändig ...

der Wunsch ist eine von der ersten abhängige Skizze an einer ganz anderen Stelle der Komponente zu haben, und das kann man (mit Einschränkungen)  mit Feature kopieren lösen

1. das Element (Feature)  der ersten Skizze kopieren

2. an der gewünschten Stelle einfügen und im Einfügedialog "abhängig" wählen

3. das kopierte Element löschen und die Skizze beibehalten - (oder auch nicht)

4. Skizze nach belieben verwenden

sie ist parametrisch  komplett von der ersten abhängig, jedoch Änderungen an den Objekten (Linien stutzen etc.)  oder Abhängigkeiten bearbeiten gehen nicht mit
das sind die erwähnten Einschränkungen, die bei Skizzenblöcken nicht der Fall sind
aber diese Methode ist ein weiterer Pfeil im Köcher ...

-  wenn man ähnliches, aber parametrisch anders an einer anderen Stelle braucht, fügt man unabhängig ein ...

------------------

------------------
Realität ist was für Leute, die mit ihren Halluzinationen nicht klarkommen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


@nighty
Die von mir beschriebene erste Methode ist für alle Konturen einer Skizze natürlich zu aufwändig.
Aber für die Übertragung und das Abhängigmachen einzelner Maße "immer mal wieder" ganz nützlich.

Selbst die Projektion (zweite Methode) von Linien und das "Gleichmachen", wie oben beschrieben, kann nützlich sein. Ist aber besser nur in homöopathischen Dosen einzusetzen - das wird sonst meist ziemlich unübersichtlich!

Wie gesagt, meine bevorzugte Methode sind die übergeordneten Skizzenblöcke - und das sehr ausgeprägt!

Mal ein Beispiel "von neulich".

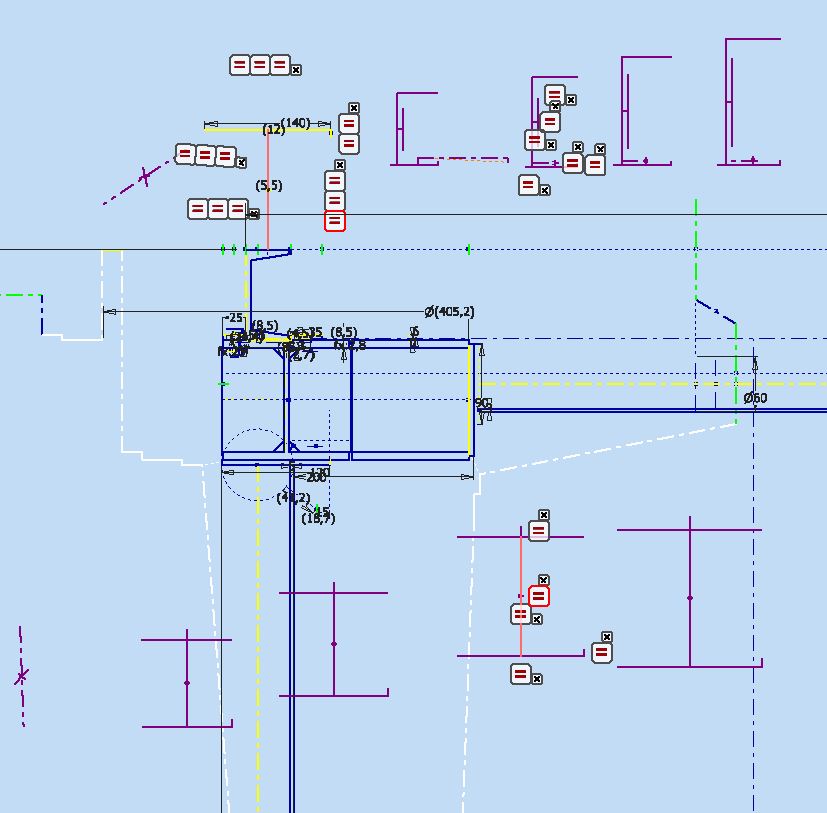

In dem Ausschnitt ist eine kleine Stahlbaukonstruktion zu sehen.
Der obere Skizzenblock (die rot-blauen Linien) beinhaltet U-Träger nach DIN von 100 bis 300 mm Stegbreite.
Der untere Skizzenblock beinhaltet HEA-Träger nach DIN von 100 bis 300 mm Stegbreite.
In den Skizzenblöcken sind nur die Linien enthalten mit denen die gesamte Form definiert werden kann. Bei dem H-Träger reichen da 5 Linien inklusive dem Radius am Steg. Die U-Träger sind etwas aufwändiger (wie der geneigte Leser sehen kann).
Weil der H-Träger an 2 Stellen in der Skizze verwendet wird, habe ich die gelbe "Maßspender-Hilfsskizze" erstellt und die Skizzenlinien der Konturen darauf verwiesen.
Weiter wird, wenn nach dem Nachrechnen meines Entwurfes, durch den Statiker, ein anderer Träger erforderlich wird, brauche ich nur die Anhängigkeiten des Skizzenblockes auszutauschen um die Konturen zu aktualisieren!

So jetzt noch die Frage an den Fredersteller, wie er nun vorgegangen ist?

Und abschließend an Roland, was denn für Dich bei meiner vorherigen Ausführung "Unsinn" ist?

------------------
