Autor Thema:  Fräsnaht um Bolzen erstellen (283 / mal gelesen)
Muecke.1982
Mitglied



Sehen Sie sich das Profil von Muecke.1982 an!   Senden Sie eine Private Message an Muecke.1982  Schreiben Sie einen Gästebucheintrag für Muecke.1982

Beiträge: 1250
Registriert: 23.07.2009

[Inventor Professional 2026] - [WIN 11]

erstellt am: 07. Dez. 2025 21:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo miteinander,

ich bin gerade dabei, einen Sicherungsbolzen nachzuzeichnen. Bis jetzt klappt das eigentlich ganz gut :-)

Aktuell hänge ich an dem Punkt, an dem eine Fräsnaht über 180° um den Bolzen herum konstruiert werden soll.

Ich habe momentan leider überhaupt keine Idee, wie ich diese Naht sauber um den Bolzen legen kann.

Könntet Ihr mir ein paar Tipps geben, wie ich so etwas erstellen kann?

Gruß
Mücke

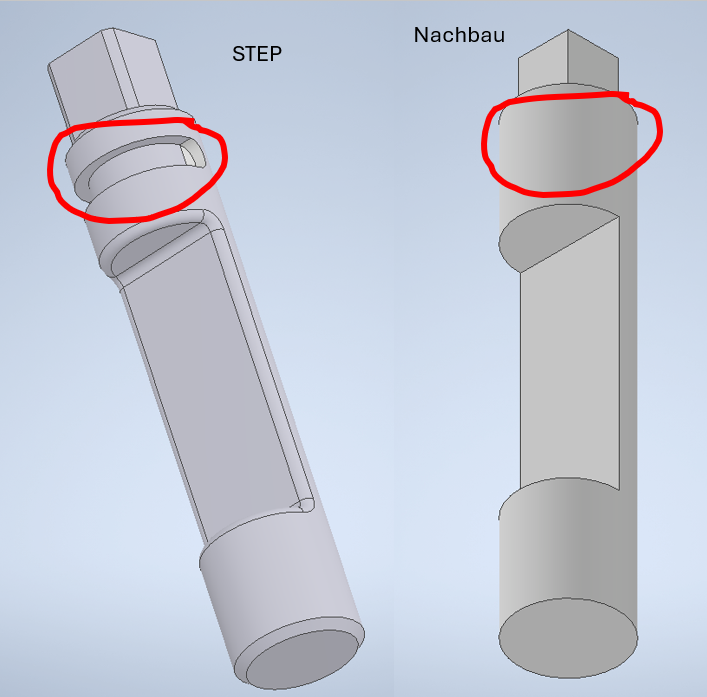

PS: Links befindet sich das Originalteil, das ich als STEP-Datei habe. Rechts seht Ihr meinen aktuellen Stand. Der rot markierte Bereich zeigt, was ich gerne selbst konstruieren möchte.

------------------
[Inventor Professional 2026] - [WIN 11]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
retired ...



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 11520
Registriert: 25.02.2004

Hier könnte ihre Werbung stehen!

erstellt am: 08. Dez. 2025 08:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Muecke.1982 10 Unities + Antwort hilfreich

einen Stift als separaten Körper rein modellieren
seit IV2020 gibt es das Volumenkörpersweeping als Option
damit wie mit einem Fräser das Material entfernen
der erforderliche Pfad, ein Halbkreis, ist trivial ...

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rode.damode
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von rode.damode an!   Senden Sie eine Private Message an rode.damode  Schreiben Sie einen Gästebucheintrag für rode.damode

Beiträge: 627
Registriert: 15.07.2011

Inventor 2025
ZBook15, i7
Quadro M2200
32GB

erstellt am: 08. Dez. 2025 13:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Muecke.1982 10 Unities + Antwort hilfreich

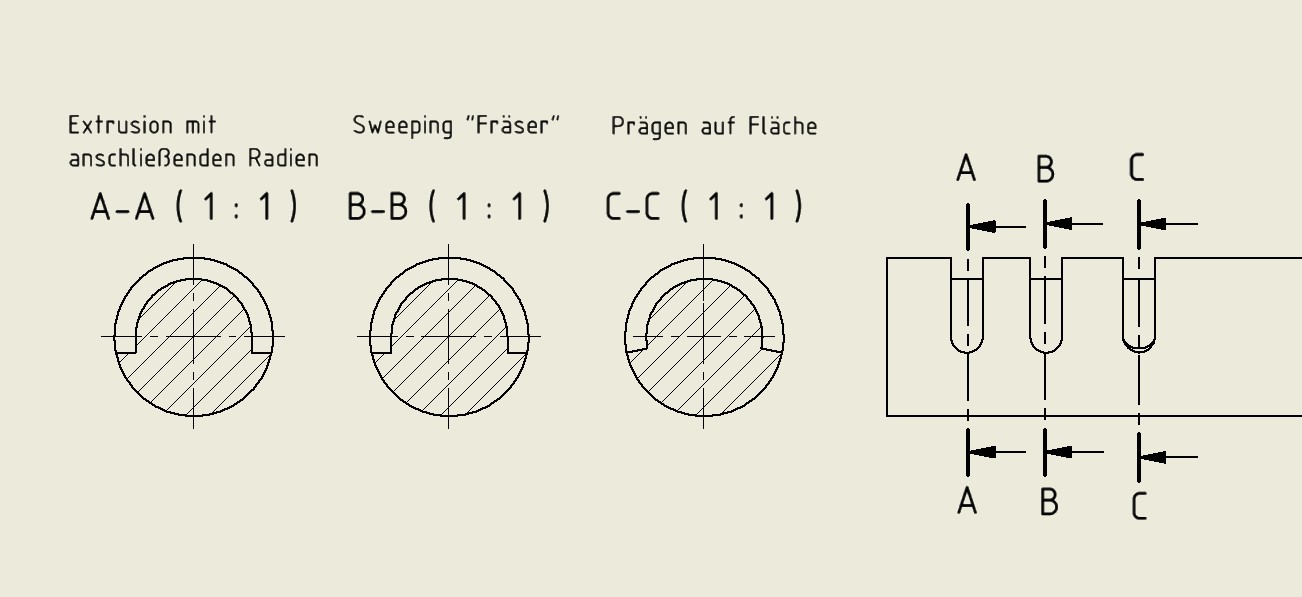

Man könnte aber auch die Nut als extra Körper modellieren, in das Bauteil hineinkopieren und mit Kombinieren davon abziehen.

Dann gibt es noch das Prägen auf Fläche,
oder die Extrusion einer Skizze mit Differenz und anschließenden Radien in den Ecken.



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Muecke.1982
Mitglied



Sehen Sie sich das Profil von Muecke.1982 an!   Senden Sie eine Private Message an Muecke.1982  Schreiben Sie einen Gästebucheintrag für Muecke.1982

Beiträge: 1250
Registriert: 23.07.2009

[Inventor Professional 2026] - [WIN 11]

erstellt am: 08. Dez. 2025 20:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




@nightsta1k3r
Ich hatte es zuvor auch mit dem Sweeping-Tool probiert und den Halbkreis entsprechend definiert.
Da die Fräsnut von einem Gewindestift mit Zapfen abhängt, hatte ich alles an das Bohrloch gekoppelt, in der Hoffnung, dass sich später alle Änderungen automatisch anpassen – die Hoffnung stirbt ja bekanntlich zuletzt. :-)

Die Bohrung (selbst gezeichnet, nicht mit dem Bohrungs-Tool) habe ich dann verlängert, sodass sie in den Bolzen hineinragt. Anschließend habe ich sie als Extrusion herausgenommen. Auf die Idee, dafür einen neuen Volumenkörper anzulegen, bin ich ehrlich gesagt gar nicht gekommen.

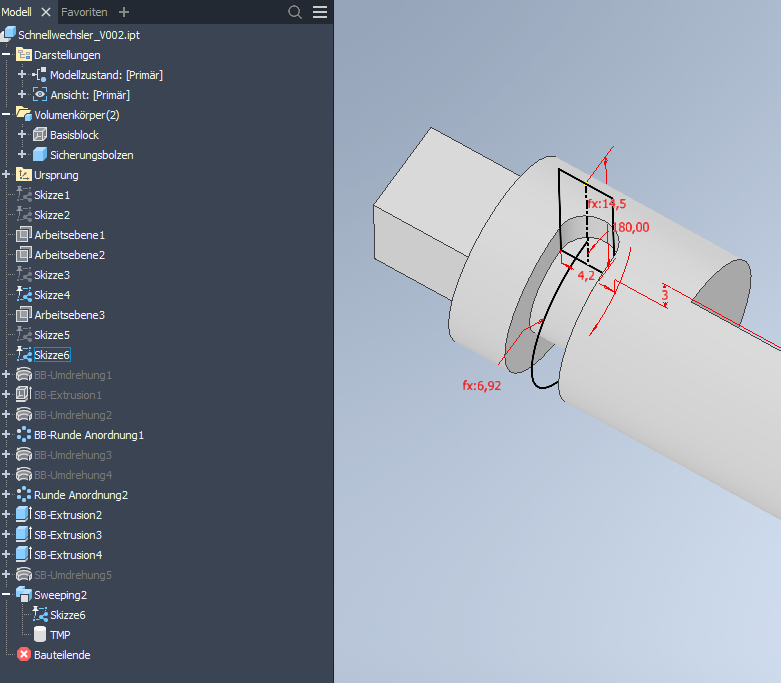

Dank Deines Tipps habe ich das nun ausprobiert und den neuen Körper per Sweeping-Tool über den Halbkreis laufen lassen – und siehe da: Der neue Volumenkörper verschwindet sauber, taucht auch nicht im Modellbaum auf, und die Fräsung ist perfekt geworden.

DANKE! Manchmal ist es wirklich so einfach. :-)

@rode.damode
Deine Ansätze klingen interessant – ich kann sie nur nicht vollständig nachvollziehen.
Ist aber im Moment gar nicht so schlimm, denn mit dem Volumenkörper und dem Sweeping-Tool habe ich es jetzt sehr gut hinbekommen.

VG Mücke

------------------
[Inventor Professional 2026] - [WIN 11]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manfred Gündchen
Ehrenmitglied V.I.P. h.c.
SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau


Sehen Sie sich das Profil von Manfred Gündchen an!   Senden Sie eine Private Message an Manfred Gündchen  Schreiben Sie einen Gästebucheintrag für Manfred Gündchen

Beiträge: 2671
Registriert: 08.03.2008

IV seit den 5.3Er
aus guten Gründen und aus Überzeugung "immer noch" der 2014Ner
WIN7pro-64bit

erstellt am: 09. Dez. 2025 17:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Muecke.1982 10 Unities + Antwort hilfreich

...oder wie folgt.

In der Skizze die Mantellinie durchgängig skizziert.
Die Nut mit einer Mittellinie senkrecht zur Hauptachse und mittig in der Nut skizzieren.
Nach der ersten Modellierung, durch Drehung, eine halbe 180 Grad umlaufende Nut erstellen.
Die Rundungen der Nut mit einer Wechnahmedrehung um die skizzierte Mittelachse in der Nut erstellen.
Die Wechnahme durch 180 Grad polaren Anordnung auf der gegenüberliegenden Seite erstellen...

Das ist weitestgehend wie die obige Vorgehensweise, nur "schlanker" skizziert und "runder/einfacher" modelliert.
Nur je eine Ebene und Skizze, vier Modellierungen für die oben genannten Konturen!

------------------
In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen

----------------
Manfred Gündchen
www.guendchen.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
