Hallo liebe Kollegen,
ich bilde mir ein, dass es früher möglich war, auch in Zeichnungen die Parameter statt der Werte azuzeigen. Leider ist es schon sehr lange her, dass ich dies gemacht habe. Könnt Ihr mir kurz auf die Sprünge helfen?
Vielen Dank schon mal vorab.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

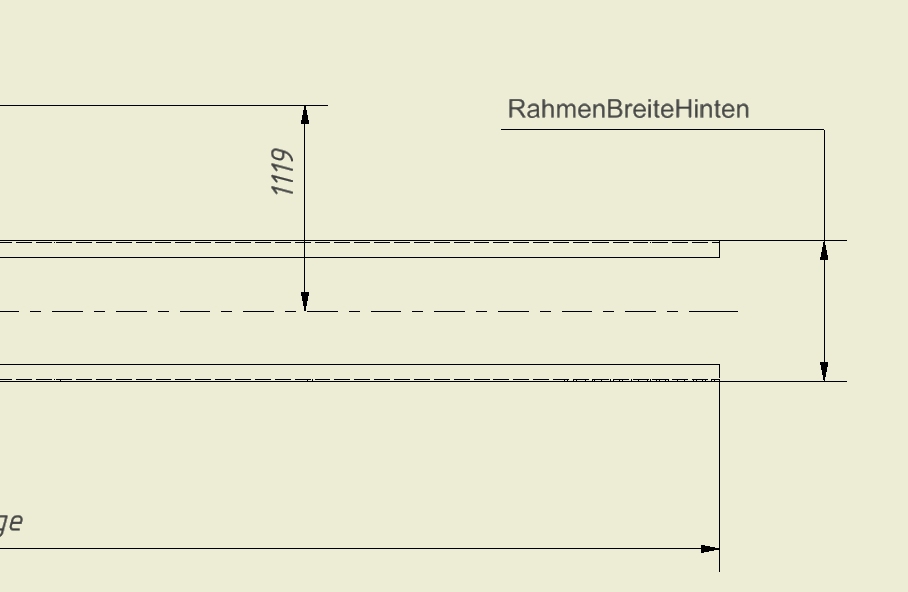

Bilder sagen mehr als 1000 Worte, meinst du so?

------------------
- - - der Erleuchtung ist es egal wie du Sie erlangst - - -
- - - Wir leben alle unter demselben Himmel, aber wir haben nicht alle denselben Horizont - - - (K. Adenauer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

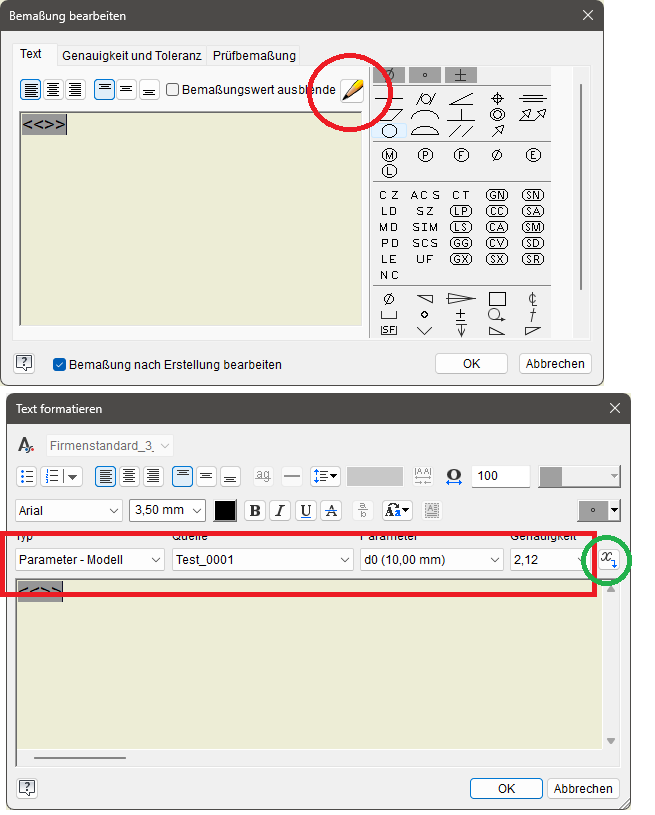

Moin, vielen Dank für Deine Antwort. Ich hätte gerne statt den Zahlenwerten die Parameter auf der Zeichnung als Bemaßung stehen.Ich mache momentan Prinzipskizzen von Baugruppen, die mit einer Exceltabelle verknüpft sind. Diese Baugruppen dienen als Vorlagen und ich möchte den Leuten,  die damit arbeiten müssen, Übersichtszeichnungen an die Hand geben, auf denen ersichtlich ist, welcher Parameter in der Exceltabelle mit welchen Maß verknüpft ist.  Auf dem Bild von meinem Beitrag habe ich das schon Mal angedeutet, aber ich möchte nicht jeden Parameter händisch eintragen. Im Modellmodus kannst Du Dir bei den Skizzen die Bemaßungen so einstellen, dass Du sowohl das Maß als auch den zugehörigen Parameter siehst. Ich bin leider nicht mehr auf der Arbeit, sonst würde ich Dir ein Bild schicken.Aber vielleicht funktioniert es auch, wenn ich in der Zeichnung die Skizzen sichtbar mache und vorher die Skizzen Bemaßung entsprechend einstelle.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin

Meines Wissens nicht möglich. Die Parameternamen machen auf einer Zeichnung auch keinen Sinn in der Art wie Autodesk deren Bedeutung sieht. Man kann sich aber mit ein paar Codezeilen behelfen. Eine neue externe iLogicregel erstellen, Code einfügen und ausführen. Alle abgerufenen Skizzenbemaßungen werden mit dem Parameternamen überschrieben und der Bemaßungswert ausgeblendet. Hab es nicht exzessiv getestet, sollte aber tun.

Code:

---

If Not ThisDoc.Document.DocumentType=DocumentTypeEnum.kDrawingDocumentObject Then Exit Sub

Dim oDrawDoc As DrawingDocument = ThisDrawing.Document

Dim oDim As GeneralDimension
For Each oDim In oDrawDoc.ActiveSheet.DrawingDimensions
    If oDim.Retrieved = True Then
        Try
            Dim oRetParam As Inventor.Parameter = oDim.RetrievedFrom.Parameter
            oDim.Text.FormattedText = oRetParam.Name
            oDim.HideValue = True
Catch
        End Try
    End If
Next

---

------------------
MfG
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Ralf,
ich habe es ausprobiert, leider erscheinen auf der Zeichnung die Parameter d1 etc.. und nicht die Parameternamen, die ich in der Exceltabelle vergeben habe. Aber trotzdem vielen Dank für Deine Mühe. Ich werde die Parameter händisch eingeben müssen.
MfG
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin

Ok, das mit der Exceltabelle hab ich im zweiten Post übersehen. Also ist der Ausdruck des Parameters der Skizzenbemaßung der Name des Parameters aus der Exceltabelle. Dann halt so:

Code:

---

If Not ThisDoc.Document.DocumentType=DocumentTypeEnum.kDrawingDocumentObject Then Exit Sub

Dim oDrawDoc As DrawingDocument = ThisDrawing.Document

Dim oDim As GeneralDimension
For Each oDim In oDrawDoc.ActiveSheet.DrawingDimensions
    If oDim.Retrieved = True Then
        Try
            Dim oRetParam As Inventor.Parameter = oDim.RetrievedFrom.Parameter
            If oRetParam.DrivenBy.Count > 0 Then
            oDim.Text.FormattedText = oRetParam.Expression
            Else
            oDim.Text.FormattedText = oRetParam.Name
            End If
            oDim.HideValue = True
Catch
        End Try
    End If
Next

---

------------------
MfG
Ralf
