Hallo zusammen,

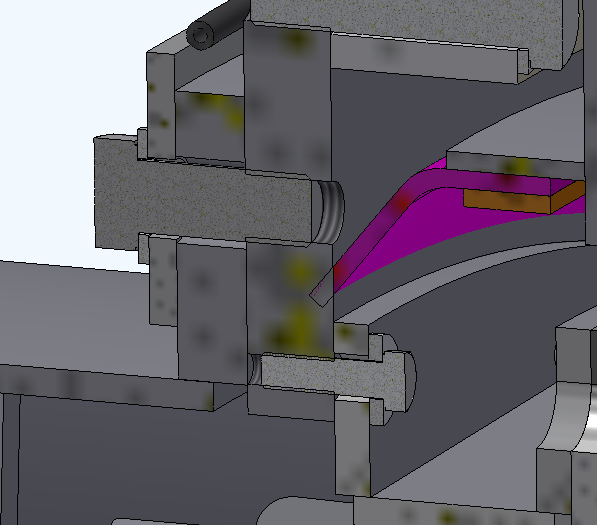

in meiner Maschine wird ein wasserstrahlgeschnittener Gummi radial eingesetzt, der jedoch axial abdichtet (siehe magentafarbene Dichtung in der Abbildung).
Gibt es in Inventor eine Möglichkeit, dieses Profil abzuwickeln bzw. flach darzustellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Menü 3D-Modell - Gruppe Erstellen - Befehl abwickeln

https://help.autodesk.com/view/INVLT/2020/DEU/?guid=GUID-6450A779-5D3B-43F8-BBFA-5FF63723C6E0

macht gekrümmte Bauteile  platt

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

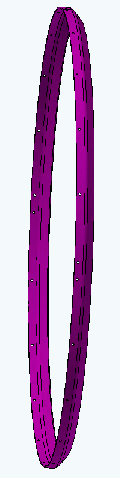

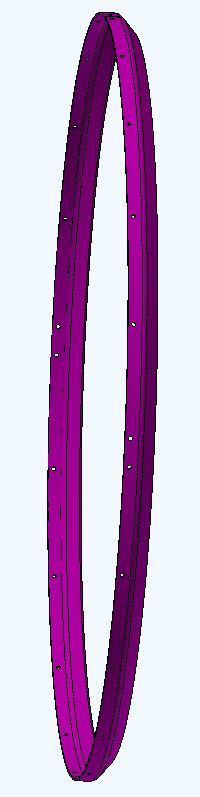

Danke für deine Rückmeldung. Da das Bauteil jedoch in zwei Richtungen gebogen ist, kann ich leider keine herkömmliche Abwicklung erstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

???
den Link hast du schon verstanden?

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

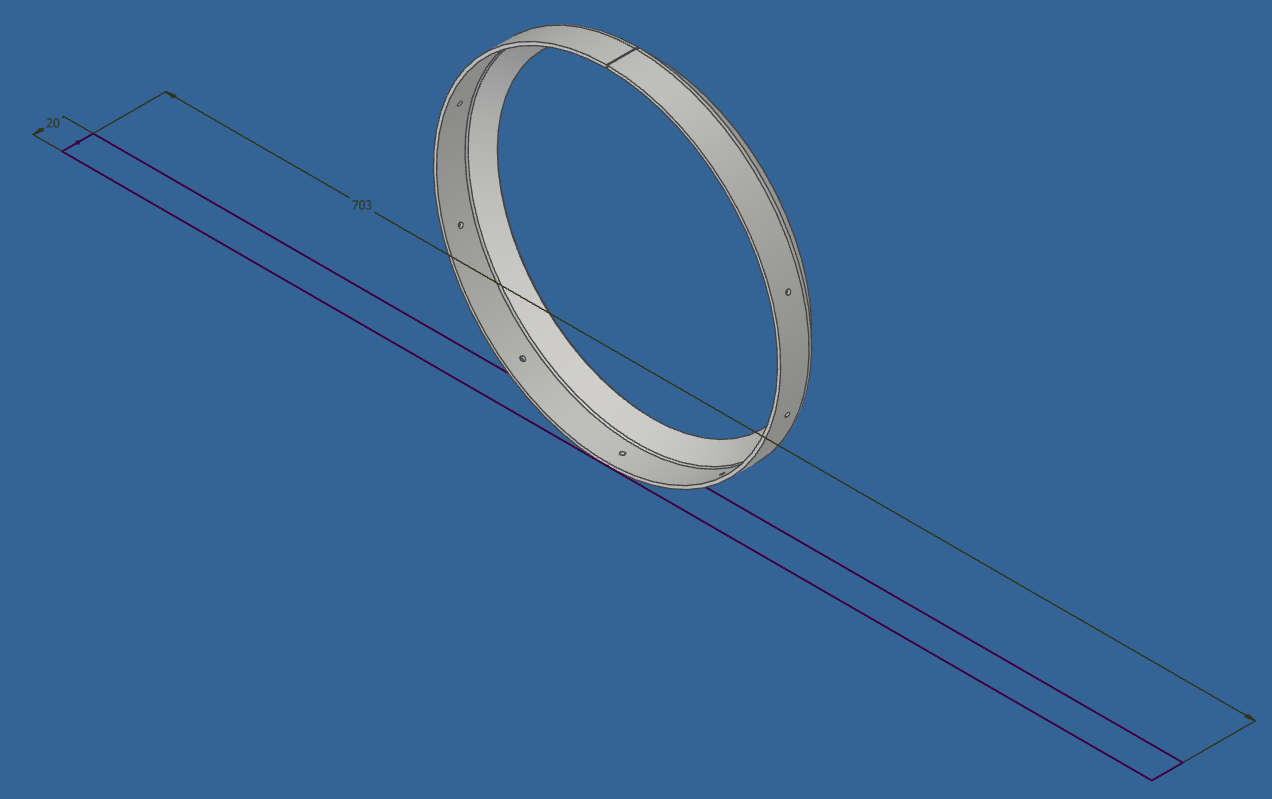

gebogeneFlachdichtung.png gebogeneFlachdichtung.ipt

andere Möglichkeit, Bauteil wie folgt erstellen:
- Blechstreifen mit Länge aus Durchmesser * PI (etwas kürzer),
- Fläche erstellen,
- ggf. Bohrungen einbringen,
- Kantung einfügen,
- in Normteil konvertieren (zwischen "Normteil" und "Blech" kann man ja beliebig hin und her switchen) und mit Befehl "Biegungsteil" runden.
- die Maße in der Skizze kannst Du nun anpassen, bis es passt.
- wenn es fertig ist, schiebe das "Bauteilende" (im Modellbrowser) über die Biegung und nun auf "Abwicklung"

------------------
Lutz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Man müsste wissen mit welcher Version der TE arbeitet, aber seit ein paar Jahren löst man das (Darstellen von gebogen und platt) mit Modellzuständen

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Genau, das ist dann das Feintuning! Erster Modellzustand das ebene Blech, der andere das gebogene.

------------------
