  Gewinde in zweitem Volumenkörper startet immer im ersten – wie lösen?

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für Autodesk Produkte

Phoenix/PDM von ORCON bei Atlanta Antriebssysteme , ein Anwenderbericht
Autor Thema:  Gewinde in zweitem Volumenkörper startet immer im ersten – wie lösen? (260 / mal gelesen)
Muecke.1982
Mitglied



Sehen Sie sich das Profil von Muecke.1982 an!   Senden Sie eine Private Message an Muecke.1982  Schreiben Sie einen Gästebucheintrag für Muecke.1982

Beiträge: 1217
Registriert: 23.07.2009

[Inventor Professional 2026] - [WIN 11]

erstellt am: 20. Sep. 2025 16:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hallo zusammen,

ich habe eine Frage zum Umgang mit Gewinden in Kombination mit einer Master-Skizze.

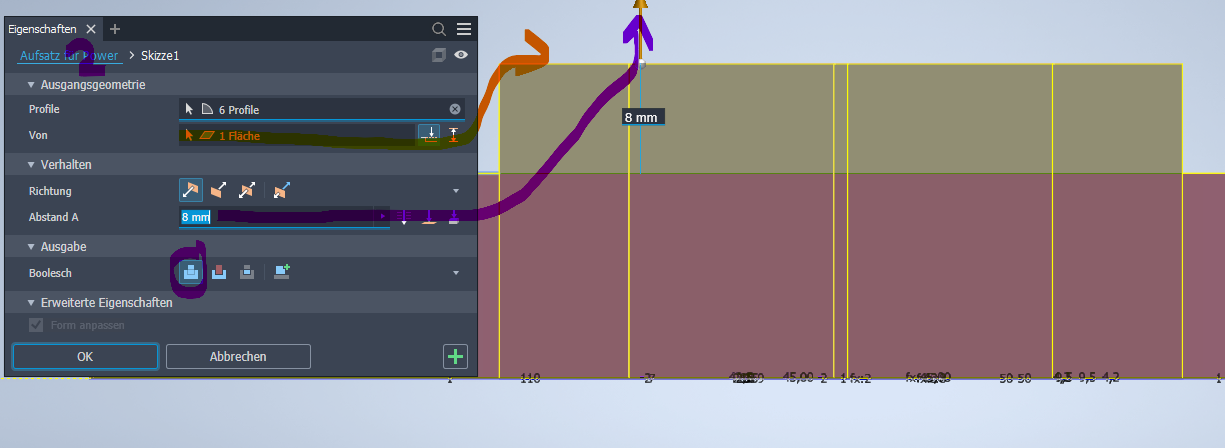

Ich habe gelernt, dass man Extrusionen auch ab einer anderen Fläche als der eigentlichen Skizze starten lassen kann – was superpraktisch ist (siehe Bild 001).

Nun habe ich auf meiner Master-Skizze auch eine Bohrung vorgesehen:

  • Im ersten Volumenkörper (Extrusion 1) habe ich allerdings kein Gewinde, sondern nur ein Loch mit Senkung für eine Schraube – so gewollt.

  • Im zweiten Volumenkörper (Extrusion 2), der genau darüber liegt, möchte ich jetzt ein M4-Gewinde(10 mm tief) platzieren. Dazu habe ich das Gewinde-Tool verwendet, die Punkte markiert und den Volumenkörper 2 ausgewählt, weil durch Volumenkörper 1 kein Gewinde soll (siehe Bild 002).


    Problem:
    Wie auf dem Bild zu sehen ist, läuft mein Gewinde trotzdem in Volumenkörper 1 hinein.
    Frage: Kann ich – ähnlich wie bei einer Extrusion – auch beim Gewinde eine Startfläche auswählen, sodass es erst in Volumenkörper 2 beginnt?
    Dann könnte ich alles sauber aus der Master-Skizze ableiten, ohne eine zusätzliche Skizze für die Gewinde zu brauchen.

    Was ich schon probiert habe:

  • Das Gewinde einfach tiefer gemacht. → In der Zeichnung wird dann aber die gesamte Länge inkl. Volumenkörper 1 bemaßt. Das ist falsch, denn real würde das Gewinde dann zu tief sein und sogar auf der anderen Seite vom Bauteil wieder herauskommen (siehe Bild 003).

Hat jemand von Euch einen Tipp, wie man das sauber löst?

Viele Grüße
Mücke

------------------
[Inventor Professional 2026] - [WIN 11]
