hallo WBF

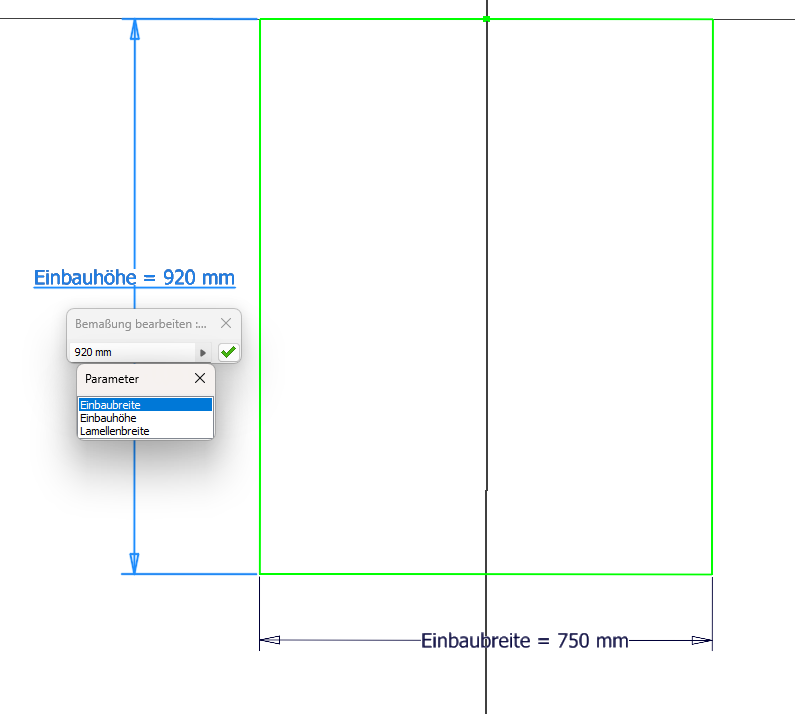

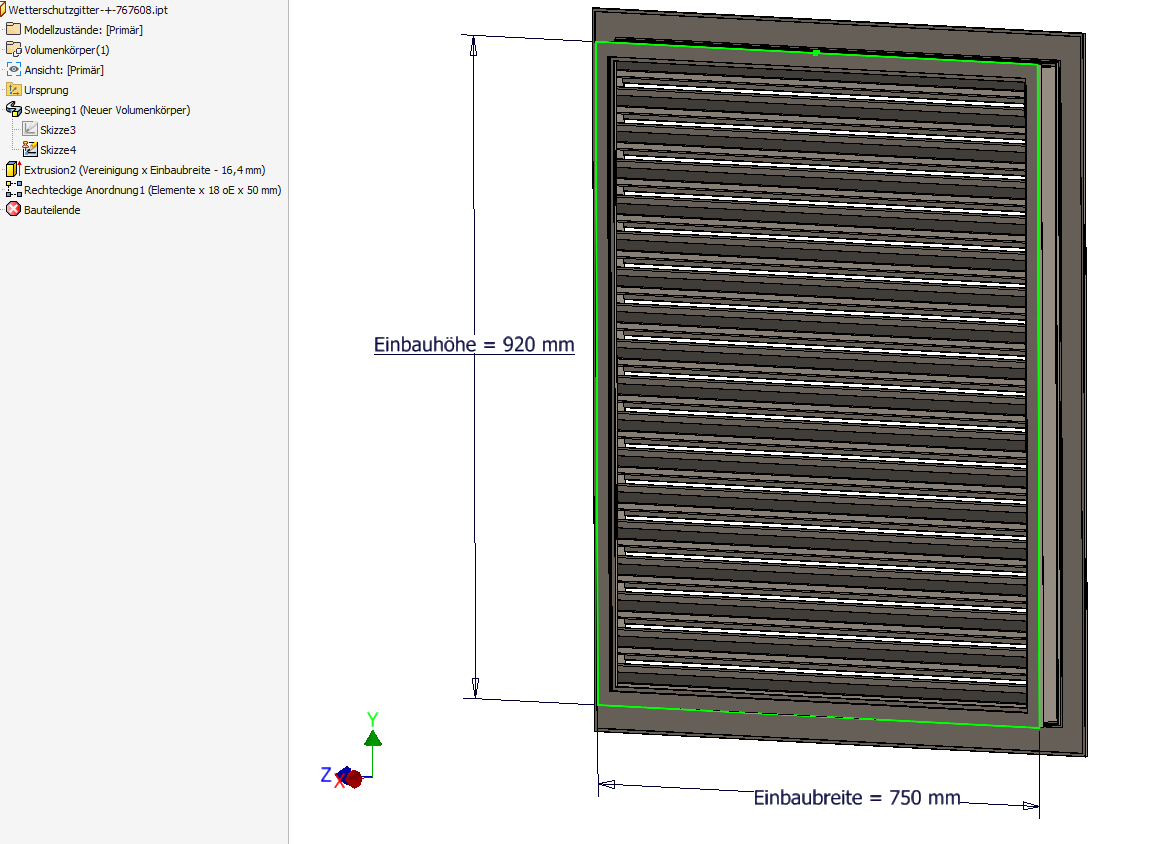

ich bin auf der Suche nach einer Möglichkeit , die Bemaßungseigenschaften einer Bauteilskizze in die Zeichnung einfach übertragen zu bekommen ohne Handeintrag, wir benötigen z.B. Wetterschutzgitter und haben eine Modellvorlage wo wir im fX die Parameter "Einbauhöhe" und "Einbaubreite" benannt haben, in der Bemaßungseigenschaft kann ich mit "Gleichung" anzeigen die Bemaßung bestens ansehen (Screenshot) nun mein Wunschgedanke """" bekomme ich diese Bemaßung einfach in die Zeichnung " um bei der Bestellung die Abmessungen nicht zu verwechseln .......denn 90° auf senkrecht gedrehte Wetterschutzlamellen wären irgendwie *suboptimal* und das würd gern unseren Damen so einstellen können um diese Verwechslung von Einbauhöhe und Einbaubreite zu beenden
ich hoff es geht
danke WBF im vorraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin, in der Zeichnungsansicht auf das Bauteil klicken, dass quasi der gepunktete Rahmen entsteht bzw. zusehen ist und dann
Rechtsklick >> Modellanmerkungen abrufen und dann die Registerkarte
Skizzen- und Elementbemaßungen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hi RP4711

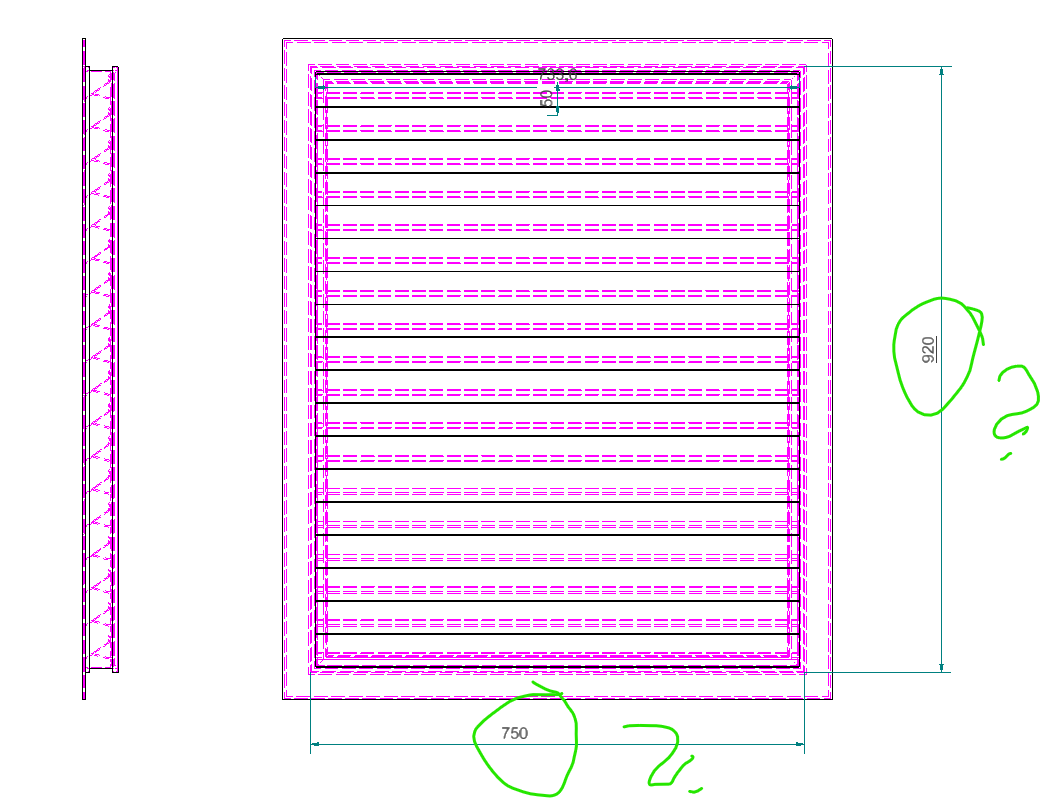

das mit dem Modelleigenschaften bzw die MAße übernehmen ist nicht das Problem  ich hab in den fX die Parameter der 2 Maße benannt und diese Einträge hätt ich gerne in der Zeichnung mit dabei z.B. → Einbauhöhe=920 ← wenn ich die Skizze im *.ipt sichtbar mache und auf Bemaßungseigenschaften gehe kann ich die Bemaßung als Gleichung anzeigen..und genau diese Gleichung wär mega wenn die einfach ohne größeren Aufwand in der Zeichnung durch Abrufen der Modellbemaßung dort ihren Platz findet , irgendwie lässt sich der Parameter nicht transferieren...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, Dokumenteneinstellung der ipt dann Dokumenteneinstellung
Registerkarte Einheiten und Vorgabeparameter auf als Ausdruck
und Anzeige de Modellierungsbemaßung als Ausdruck.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin

Ich wüßte nicht das man sich den Ausdruck in der Zeichnung anzeigen lassen kann. Dort würde er auch keinen Sinn machen.
Eventuell eine iLogicregel die vor dem Speichern ausgeführt wird und den Bemaßungstext ergänzt? Hier mal zur Probe ein Draft:

Code:

---

Option Explicit On
Dim oDrawdoc As DrawingDocument = ThisDrawing.Document
Dim oSheet As Sheet = oDrawdoc.ActiveSheet
Dim oDim As GeneralDimension
For Each oDim In oSheet.DrawingDimensions
    If oDim.Retrieved = True Then
        oDim.Text.FormattedText = oDim.RetrievedFrom.Parameter.Name & " = <DimensionValue/>"
    End If
Next

---

------------------
MfG
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin, gerade getestet. Die Lösung ist wie gewünscht.
Allerdings nur bei Bemaßungen, die vorher mit Modellanmerkungen abrufen
abgerufen worden sind. Erstellt man die Bemaßungen normal kommt nix.
Vielleicht Ansicht auswählen und Modellanmerkungen abrufen zusätzlich in den iLogic Code, damit nur die benötigten Parameter in der gewünschten Ansicht abgerufen werden?

Sonst super. Habe auch schon mal nach einer iLogic Lösung gesucht aber nix gefunden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@korrosiv
nur mal so...

Wenn ich Dich richtig verstanden habe geht es um die Darstellung der Einbausituation in einer Zeichnung - oder?

Warum schreibt Ihr nicht über die Ansicht (im Fenster Ansicht erstellen) zB. "Einbaumaße" - das haben wir früher jedenfalls so gemacht...

------------------
In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen

----------------
Manfred Gündchen
www.guendchen.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hallo Manfred

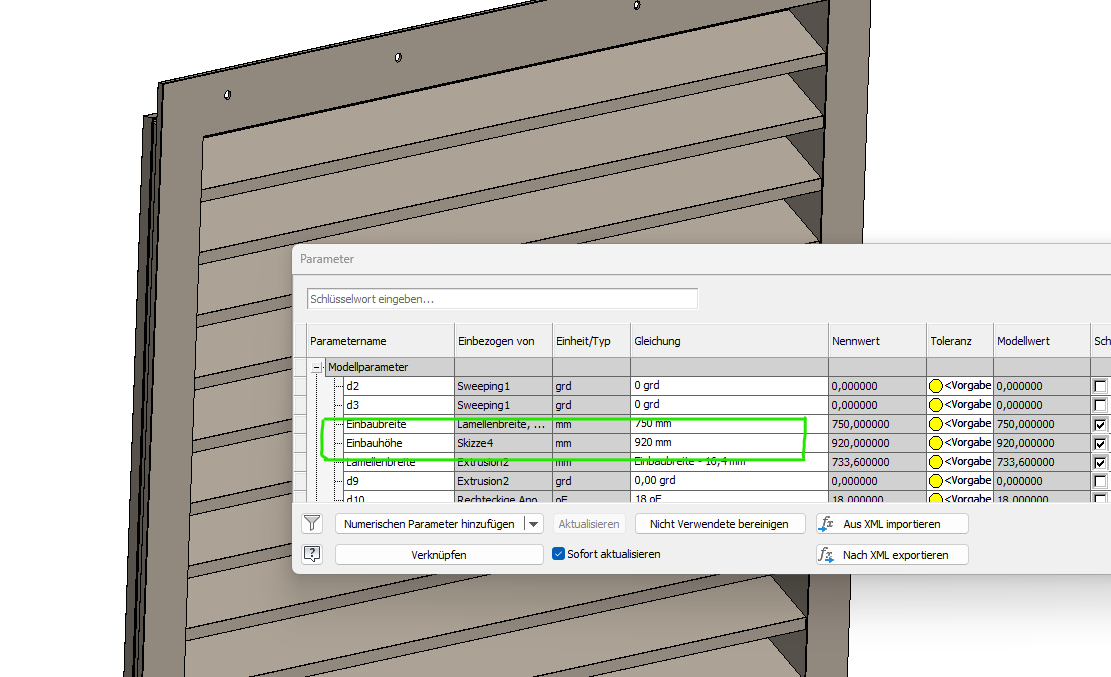

danke für die Anregung, die Symptomatik entsteht daraus dass wir in unseren Systemen das ein oder andere Wetterschutzgitter einsetzen und das Ursprungsmodell die Parameter "Einbauhöhe+Einbaubreite" von mir vor Jahren erhalten haben , wenn meine Kollegen eines über den erstellten Ausschnitt definieren müssen (leider nicht immer gleich wg. Custommade Offroad-Systeme) werden die Parameter in den Abmaßen überschrieben und es passt sich das ganze Bauteil an , nun ist der Parameter ja existent und wollt nur die zwei Einträge bis in die "Anfrage + Bestellzeichnung" auf dem einfachsten Weg transportieren um die geschehene Verwechslung mit Höhe und Breite,die zufällig dem Lieferant aufgefallen ist und wir ein paar viele " falsch" bestellt und in den Schrott hätten werfen können, meine Hoffnung war " liebe DIVA nimm die zwei Benennungen und zeig sie in der Zeichnung dar weil schon vorhanden mit anwenden der Modellbemaßungen.....aaaaber
es geht so mancher Parameter zu übertragen aber die zwei Skizzenparameter weigern sich the simply Way zu nehmen , es wäre ein einfacher Prozess weil die Vorlage Zeichnung und Artikelanlage durch einfaches Kopieren und Ersetzten diesen "Verwechslungsfehler terminieren würde..
Ralf hat eine I-Logic Lösung angeboten und der Versuch die Parameter über die Dokumenteigenschaften zu erhalten sind  so nicht mein gewünschtes Resultat , einzig die 3D-Anmerkung würde ein halbwegs transportierbares Ergebnis erzeugen ... aber ich wollte nur die zwei vorhandenen Parameter aus der fx-TAbelle durchreichen.....
wenn man denk es geht einfach dann sind wir wieder mal auf die liebe DIVA und ihren Feinheiten gestolpert

[Diese Nachricht wurde von korrosiv am 19. Aug. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Screenshot2025-08-19131847.png Screenshot2025-08-19132235.png

hallo zusammen !
beim nachlesen meines letzten Beitrages hab ich einen Groschen fallen lassen → Parameter in Zeichnung "PARAMETER"!!!! hab mal vor vielen Jahren eine definierte Skizze erzeugt die auf der Zeichnung/Abwicklung die Blechstärke anzeigt (Objekthöhe)

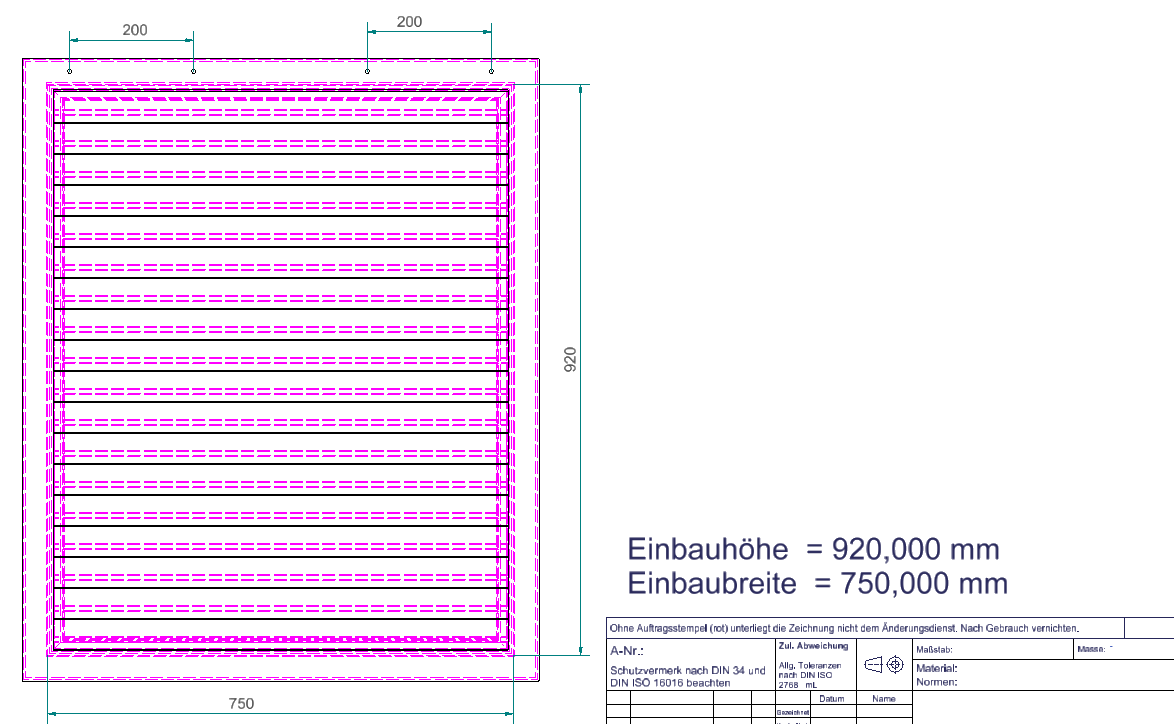

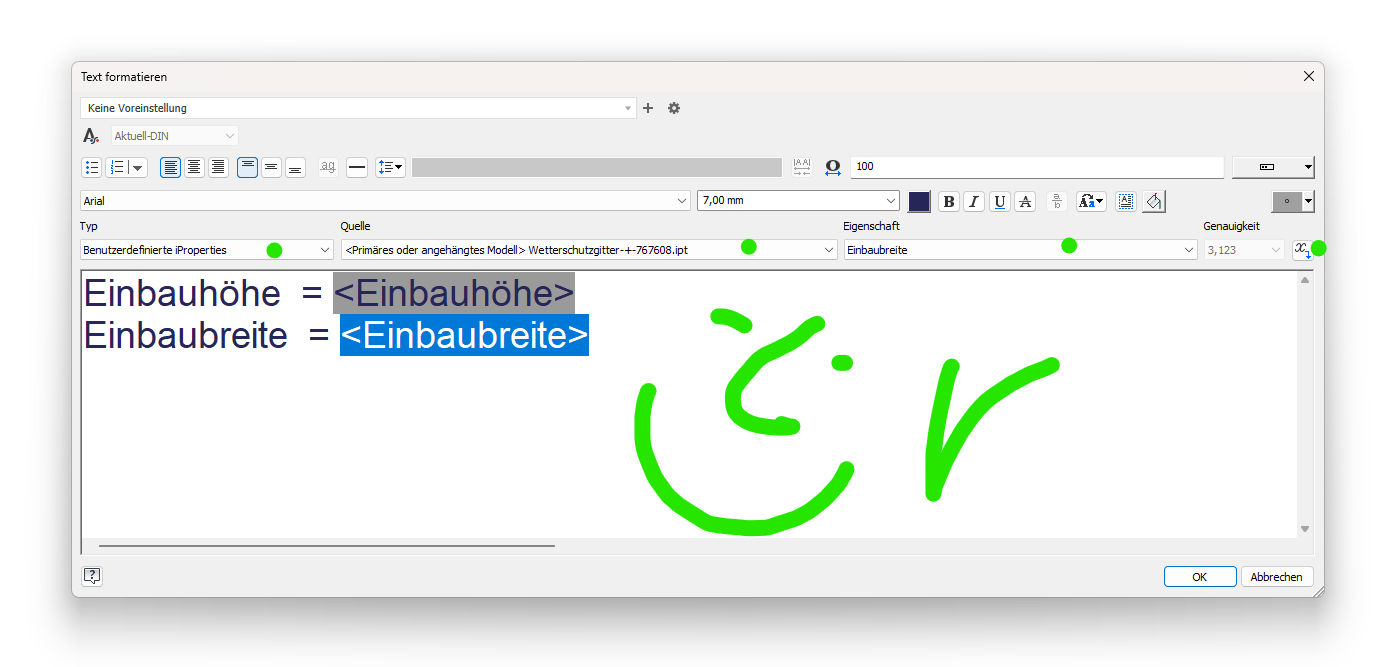

gleicherweise bin ich hingegangen und hab die Parameter in einer definierten Skizze so eingetragen und es funktioniert so einfach dass es schon zu einfach ist
Ouhhhhhhhhhhhh.....

trotzdem danke für eure Unterstützung  WBF halt !!
