Autor Thema:  Skizze vor Bild unsichtbar nur beim Bearbeiten (250 / mal gelesen)
Roland Schröder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Roland Schröder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13662
Registriert: 02.04.2004

IV 2025.2.1

erstellt am: 04. Aug. 2025 14:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Moin!

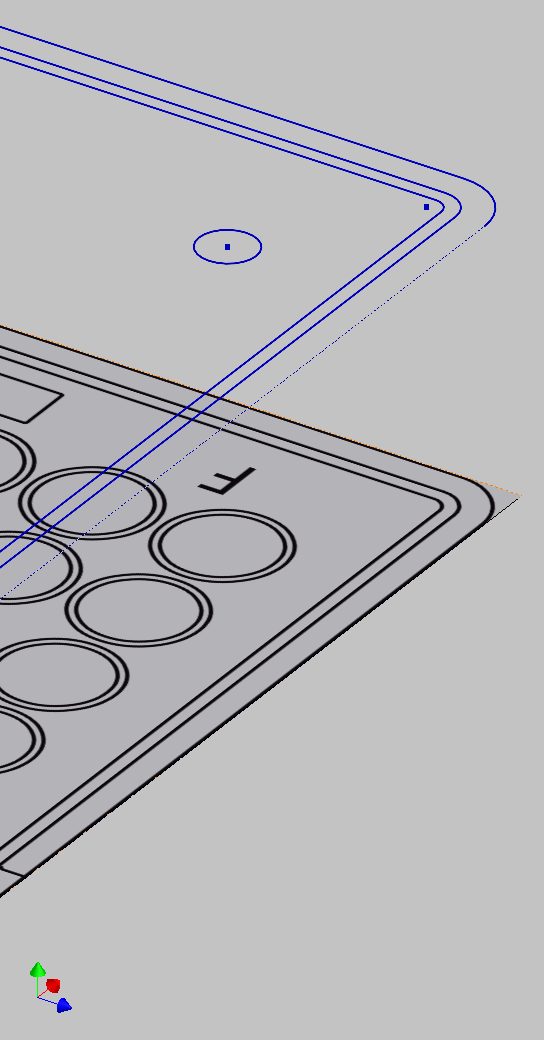

Um einen existierenden Gegenstand nachzumodellieren, habe ich ein Bild davon in eine Skizze einfügt, und in einer weiteren Skizze will ich nun die Umrisslinien für die Modellierung zeichnen.

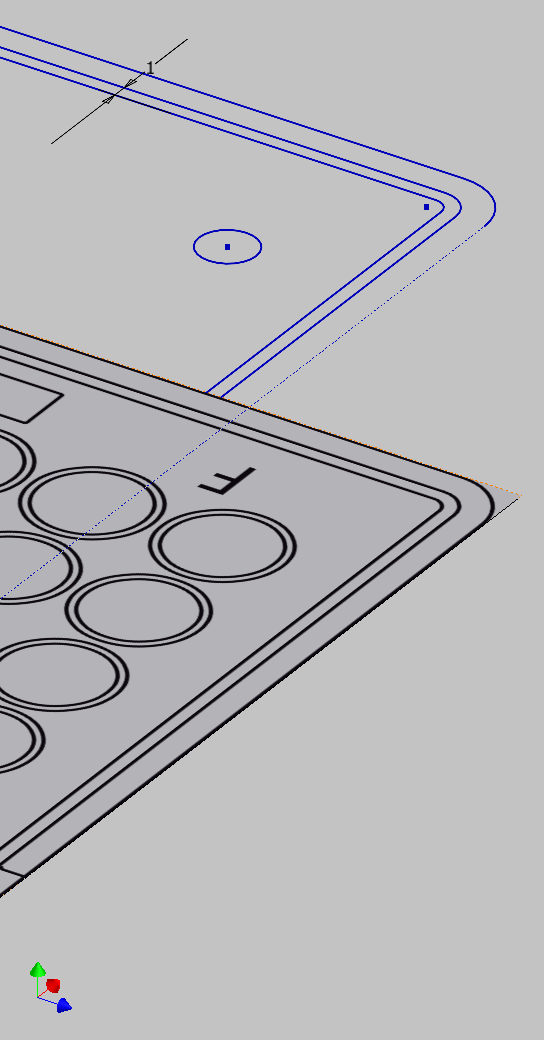

Sonderbar ist, dass die Modellskizze, wenn ich sie bearbeite (sonst nicht) von dem Bild verdeckt wird, obwohl sie VOR der Bild-Skizze liegt. Noch sonderbarer ist, dass dies Konstruktionslinien und Zentrumspunkte und Maße nicht betrifft.

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rode.damode
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von rode.damode an!   Senden Sie eine Private Message an rode.damode  Schreiben Sie einen Gästebucheintrag für rode.damode

Beiträge: 581
Registriert: 15.07.2011

Inventor 2025
ZBook15, i7
Quadro M2200
32GB

erstellt am: 04. Aug. 2025 15:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Roland Schröder 10 Unities + Antwort hilfreich

Bei mir ist es gerade anders herum.

Dreh mal die Normale deiner Skizze/ Arbeitseben um.

Viele Grüße
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland Schröder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Roland Schröder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13662
Registriert: 02.04.2004

IV 2025.2.1

erstellt am: 04. Aug. 2025 17:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Wenn ich eine Ebenennormale, egal welche (oder beide), umkehre, ändert sich nichts an dem Verhalten.

Von dem erratischen Verdecken sind übrigens nur die normalen Skizzenlinien betroffen.
Alles andere, auch die Abhängigkeiten, ist immer sichtbar, selbst wenn es hinter dem Bild liegt.
Das Gleiche gilt für die normalen Skizzenlinien, wenn sie markiert sind.

Und das alles tritt, wie schon gesagt, nur beim Editieren der Skizze auf.
Wenn die Skizze geschlossen ist, ist alles normal.

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rode.damode
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von rode.damode an!   Senden Sie eine Private Message an rode.damode  Schreiben Sie einen Gästebucheintrag für rode.damode

Beiträge: 581
Registriert: 15.07.2011

Inventor 2025
ZBook15, i7
Quadro M2200
32GB

erstellt am: 04. Aug. 2025 18:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Roland Schröder 10 Unities + Antwort hilfreich

wwenn ich bei mir auf das Bild gehe und in den Eigenschaften auf Maske umstelle, sind die Linien beim editieren auch bei mir trotz Vordergrund weg.
Ohne Editieren sind sie sichtbar.
Vielleicht ist da was umgestellt?

Viele Grüße
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manfred Gündchen
Ehrenmitglied V.I.P. h.c.
SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau


Sehen Sie sich das Profil von Manfred Gündchen an!   Senden Sie eine Private Message an Manfred Gündchen  Schreiben Sie einen Gästebucheintrag für Manfred Gündchen

Beiträge: 2604
Registriert: 08.03.2008

IV seit den 5.3Er
aus guten Gründen und aus Überzeugung "immer noch" der 2014Ner
WIN7pro-64bit

erstellt am: 04. Aug. 2025 19:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Roland Schröder 10 Unities + Antwort hilfreich

…was heißt „hinter dem Bild liegt“?
Ist das physikalisch hinter dem Bild, also mit einem definiertem Abstand?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland Schröder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Roland Schröder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13662
Registriert: 02.04.2004

IV 2025.2.1

erstellt am: 04. Aug. 2025 20:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja, mit einem definiertem Abstand; hab verschiedene ausprobiert von 0,1 - 22 mm.

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rode.damode
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von rode.damode an!   Senden Sie eine Private Message an rode.damode  Schreiben Sie einen Gästebucheintrag für rode.damode

Beiträge: 581
Registriert: 15.07.2011

Inventor 2025
ZBook15, i7
Quadro M2200
32GB

erstellt am: 04. Aug. 2025 22:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Roland Schröder 10 Unities + Antwort hilfreich

Zitat:
...auf das Bild gehe und in den Eigenschaften auf Maske umstelle....

???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland Schröder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Roland Schröder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13662
Registriert: 02.04.2004

IV 2025.2.1

erstellt am: 04. Aug. 2025 22:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von rode.damode:
... Bild ... Eigenschaften ... Maske
Ja, damit ist es besser. Danke, für den Tip!

Aber trotzdem ist es doch absurd, wenn das Bild bei abgeschalteter Transparenz räumlich davor liegende Skizzenlinien verdeckt. Und dann auch noch so unlogisch, nur die vollen Skizzenlinien und nur beim Editieren! Da stimmt doch was nicht.

Mag das vielleicht mal jemand mit einer anderen Inventor-Version gegentesten?

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rode.damode
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von rode.damode an!   Senden Sie eine Private Message an rode.damode  Schreiben Sie einen Gästebucheintrag für rode.damode

Beiträge: 581
Registriert: 15.07.2011

Inventor 2025
ZBook15, i7
Quadro M2200
32GB

erstellt am: 05. Aug. 2025 07:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Roland Schröder 10 Unities + Antwort hilfreich

Ja, das ist ein komisches Verhalten.
Aber um Parallaxenfehler zu vermeiden, zeichne ich immer direkt auf der Skizze, in der das Bild eingefügt ist.
Danach können bei Bedarf Teile der Skizze immer noch wo anders hin projiziert werden.

So hat man gar kein Problem mit Transparenz. Die Linien sind immer klar und deutlich sichtbar.

Viele Grüße
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
