Thema: Zeichnungsbemaßung abhängig von Modellmaßen machen (206 / mal gelesen)

Trenkler
Mitglied
Ingenieur

Senden Sie eine Private Message an Trenkler

Schreiben Sie einen Gästebucheintrag für Trenkler

Beiträge: 72
Registriert: 23.04.2009

Im Moment Inventor Pro 2023 auf Windoof 11

erstellt am: 22. Mai. 2025 11:19

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

über die Suche habe ich mein Problem leider nicht gefunden, daher frage ich nun direkt.

Ich möchte ein Bohrbild bemaßen. Dazu gibt man einen Abstand an z.B. 50 mm und dann bemaßt man den Abstand der ersten und der
letzten Bohrung z.B. 4 Bohrungen: "3x50 (=150)" (so habe ich das zumindest gelernt).
Nun kann ich die 50 bemaßen und auch die 150, die 3x50 muß ich aber als Text schreiben(,weil ich es bisher nicht anders kann).
Ändere ich nun das Maß 50 auf z.B. 60 ändert sich natürlich nur die 180, der Text aber nicht d.h. es steht "3x50 (=180)" in der Zeichnung.

In ProE kannte ich eine Syntax, mit der ich die Parameter oder auch Variablen aus dem Modell in die Zeichnung übernehmen konnte,
so daß sich die Bemaßung automatisch mit geändert hat (sowohl der Abstand, als auch die Anzahl der Bohrungen).

Ich bin mir sicher, in Inventor gibt es das auch, ich finde es aber weder in der Inventor Hilfe, noch via Google oder hier in der Suche.

Kann mir jemand helfen oder verraten, wonach ich suchen muß ?

Danke schonmal und Gruß, Andreas

------------------
CAD ist ein Arbeitsmittel und keine Religion glaube ich...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MacFly8
Ehrenmitglied V.I.P. h.c.
Konstrukteur Kessel- & Feuerungsbau

Senden Sie eine Private Message an MacFly8

Schreiben Sie einen Gästebucheintrag für MacFly8

Beiträge: 2065
Registriert: 13.08.2007

HP Z17;
64GB RAM; Nvidia Quadro RTX3000;
Inventor Professional PDSU 2012/2023
Mechanical 2012/2020

erstellt am: 22. Mai. 2025 11:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für Trenkler


Moin

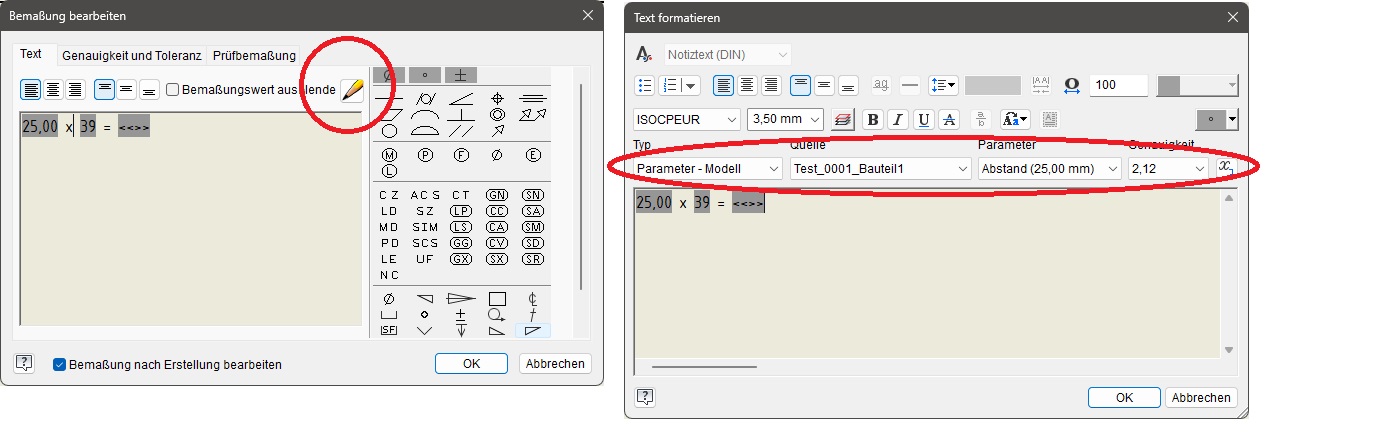

auf den Stift im Bemassungseditor klicken,
dann den Parameter auswählen der im Text stehen soll auf das Symbol am ende der auswahlzeile klicken und den zweiten Paramter auswählen und hinzufügen mit x und = ergänzen.

MfG MacFly

------------------
- - - der Erleuchtung ist es egal wie du Sie erlangst - - -
- - - Wir leben alle unter demselben Himmel, aber wir haben nicht alle denselben Horizont - - - (K. Adenauer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
