Autor Thema:  Projezieren auf Fläche und in Abwicklung (281 / mal gelesen)
MarKant080963
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von MarKant080963 an!   Senden Sie eine Private Message an MarKant080963  Schreiben Sie einen Gästebucheintrag für MarKant080963

Beiträge: 11
Registriert: 22.02.2025

Autodesk Inventor 2023 und 2025

erstellt am: 01. Mai. 2025 18:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

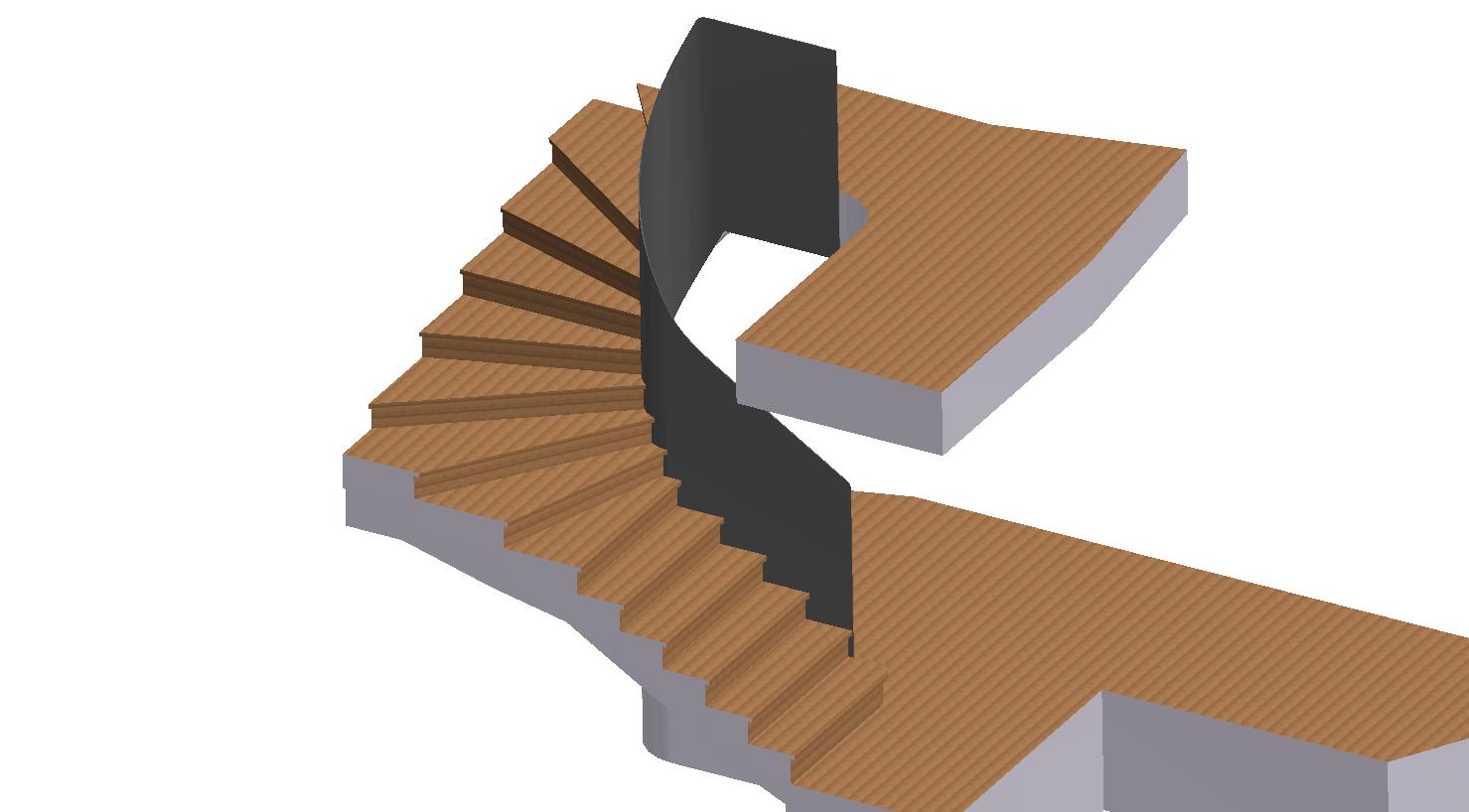

wie kann ich z. B. in diesem Fall (siehe Bild im Anhang) die Oberkanten der fertigen Stufen auf die Platte aufbringen.
Die Linien sollten natürlich auch in der abgewickelten Platte als Gravur zum Lasern ersichtlich sein.
Herzlich Danke für die Unterstützung.
Gruß MarKant

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rkauskh
Moderator
Dipl.-Ing. (FH) Versorgungstechnik




Sehen Sie sich das Profil von rkauskh an!   Senden Sie eine Private Message an rkauskh  Schreiben Sie einen Gästebucheintrag für rkauskh

Beiträge: 2827
Registriert: 15.11.2006

Windows 10 x64, AIP 2020-2025

erstellt am: 02. Mai. 2025 09:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MarKant080963 10 Unities + Antwort hilfreich
Moin

Ist das eine Baugruppe oder ein Mehrkörperbauteil? Basiert die Konstruktion auf einer Master- oder Skelettskizze? Etwas mehr Details zum Aufbau wären hilfreich.
Eventuell funktioniert es mit:
- Kanten der Stufen in eine 3D-Skizze im Blechteil einschließen
- in der 3D-Skizze mit "Auf Fläche projizieren" versuchen die eingeschlossenen Kanten auf die Blechfläche aufzurollen, falls sie nicht auf der Fläche liegen
- mit dem Befehl "Trennen" versuchen die Fläche entlang der aufgerollten 3D-Skizze zu trennen, damit eine Kante entsteht die in der Abwicklung sichtbar ist

------------------
MfG
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MarKant080963
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von MarKant080963 an!   Senden Sie eine Private Message an MarKant080963  Schreiben Sie einen Gästebucheintrag für MarKant080963

Beiträge: 11
Registriert: 22.02.2025

Autodesk Inventor 2023 und 2025

erstellt am: 02. Mai. 2025 09:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Guten Morgen,
es ist eine Baugruppe mit insgesammt 3 Treppen und 3 Geländerplatten.
Danke vorerst für den Tipp, ich werde diesen Vorschlag ausprobieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

MarKant080963
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von MarKant080963 an!   Senden Sie eine Private Message an MarKant080963  Schreiben Sie einen Gästebucheintrag für MarKant080963

Beiträge: 11
Registriert: 22.02.2025

Autodesk Inventor 2023 und 2025

erstellt am: 02. Mai. 2025 10:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

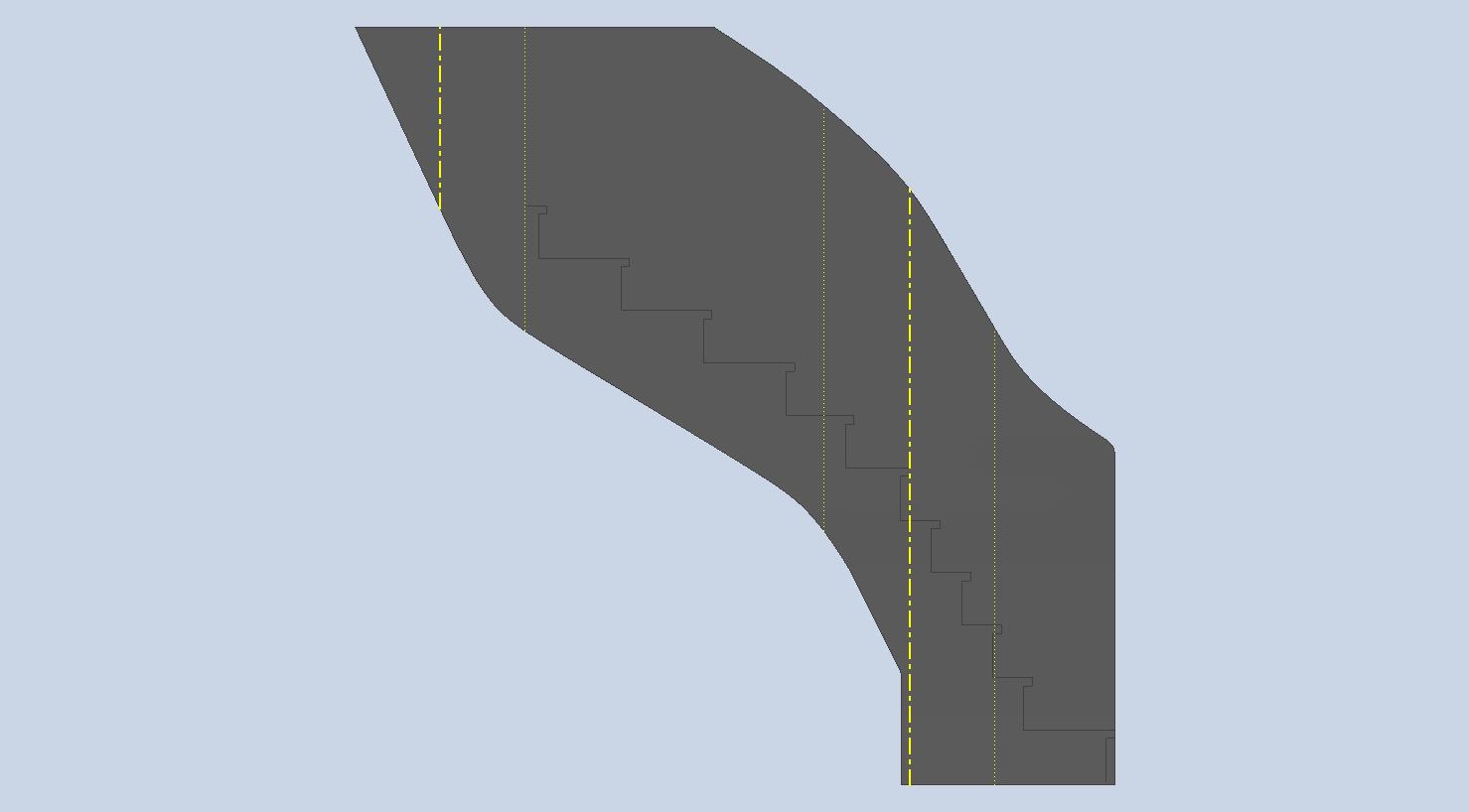

funktioniert gut. (Siehe Bild)
