Thema: Überlagerungsansicht in Detailansicht (413 / mal gelesen)
|
68ermustang
Mitglied
   Beiträge: 237
Registriert: 24.02.2009 Autodesk Inventor Professional 2023.2.1
Autodesk AutoCAD Mechanical 2023.1.2
GAIN Collaboration
------------------------------------------
Microsoft Windows 10 Pro
Intel Core i7-10700
48 GB Ram
NVIDIA Quadro P2000
|
erstellt am: 29. Okt. 2024 10:19  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich habe eine Draufsicht mit Überlagerungsansicht erstellt.
In dieser Draufsicht habe ich weiterhin ein Detail erstellt. Leider zeigt das Detail zwar die "Ursprungsansicht", jedoch nicht die Überlagerung.
Zwar kann ich via RMB im Detail den Button Überlagerungsansicht wählen, sodann öffnet sich jedoch kein Fenster dessen.
Ich sehe auch in den Ansichtsoptionen keinerlei Möglichkeiten. Geht das nicht, oder übersehe ich etwas?
Im Voraus besten Dank für eure Hilfe. Grüße,
68er Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rkauskh
Moderator
Dipl.-Ing. (FH) Versorgungstechnik

Beiträge: 2825
Registriert: 15.11.2006 Windows 10 x64, AIP 2020-2025
|
erstellt am: 29. Okt. 2024 17:57 <-- editieren / zitieren --> Unities abgeben: Nur für 68ermustang
|
68ermustang
Mitglied
Beiträge: 237
Registriert: 24.02.2009 Autodesk Inventor Professional 2023.2.1
Autodesk AutoCAD Mechanical 2023.1.2
GAIN Collaboration
------------------------------------------
Microsoft Windows 10 Pro
Intel Core i7-10700
48 GB Ram
NVIDIA Quadro P2000
|
erstellt am: 30. Okt. 2024 13:33 <-- editieren / zitieren --> Unities abgeben:
|
| |
rkauskh
Moderator
Dipl.-Ing. (FH) Versorgungstechnik
Beiträge: 2825
Registriert: 15.11.2006 Windows 10 x64, AIP 2020-2025
|
erstellt am: 30. Okt. 2024 23:09 <-- editieren / zitieren --> Unities abgeben: Nur für 68ermustang
Moin Du könntest:
- eine Erstansicht und Überlagerungsansicht erstellen
- eine Detailansicht dieser Erstansicht erstellen und auf ein zweites Blatt verschieben. Es geht nur um den Detailansichtskringel auf der Erstansicht.
- je eine Erstansicht der Positionen auf dem zweiten Blatt erstellen.
- davon dann jeweils eine Detailansicht erstellen
- diese beiden Detailansichten auf das erste Blatt verschieben

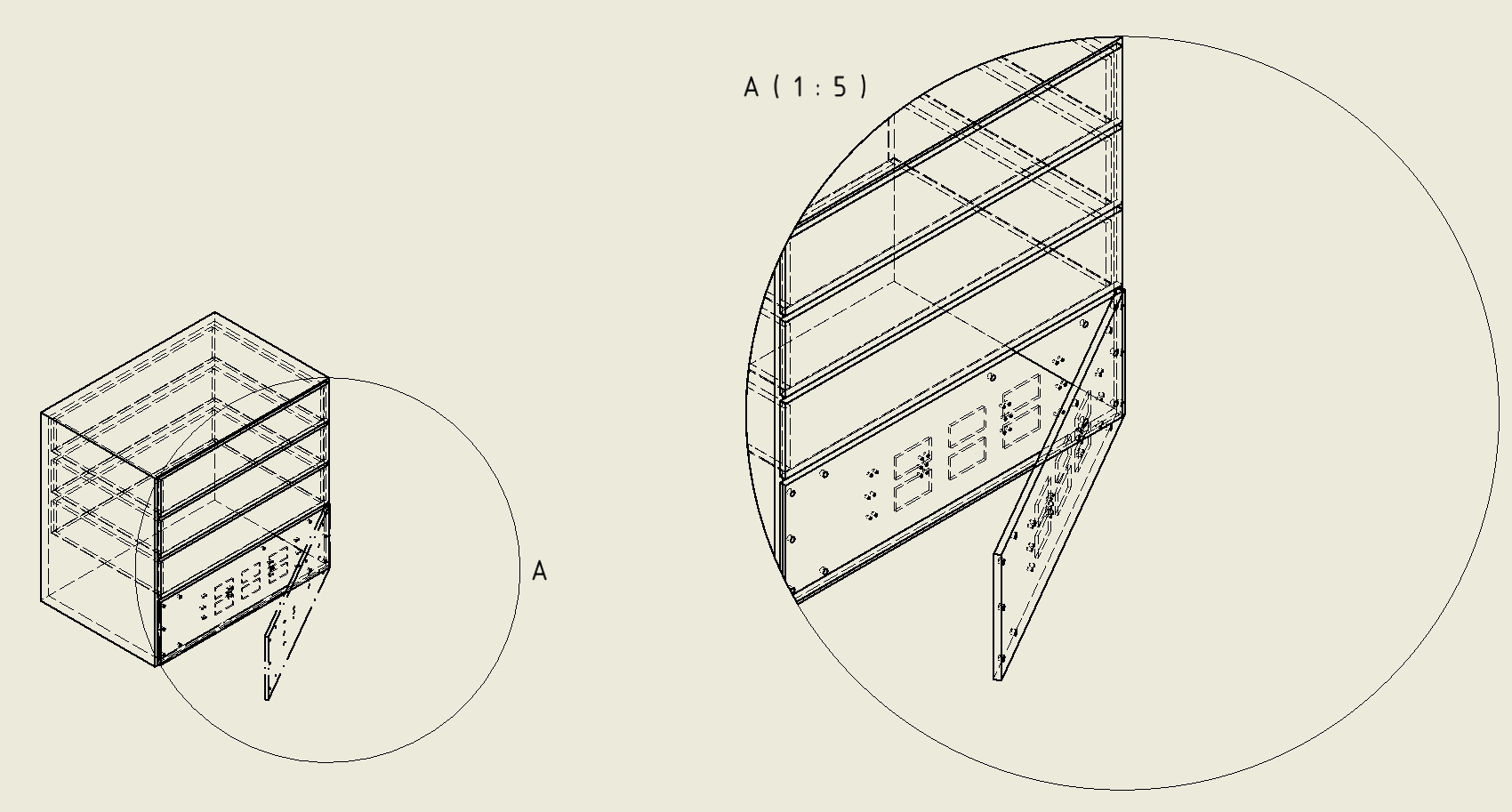

- beide Detailansichten übereinander schieben Ich würde nicht die gezackte Begrenzungslinie nehmen, da die immer unterschiedlich ist. Das sieht im Detail seltsam aus, wenn da zwei gezackte Linien sichtbar sind. Die Ansichtskringel auf der Erstansicht würde ich mit ihrem Zentrum alle auf den identischen Punkt (nach Augenmaß) in der Ansicht schieben. Anschließend mit RMB auf den Kringel und mit "Zuordnen" den Kringel an den gleichen Punkt in jeder Ansicht fixieren. Den Durchmesser muss man leider auch nach Augenmaß gleich groß einstellen. Ja, das ist voll das Gefummel und Pfusch hoch 7.  Das Ergebnis siehe Bild. ------------------
MfG
Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
