Hallo zusammen,
ich muss eine Papierzeichnung mit einer IDW kombinieren.
Vorgehensweise:

1.) Papierzeichnung scannen
2.) im Photoshop bearbeiten (entsprechenden Bereich zuschneiden)
3.) als jpeg-Datei speichern
4.) Bauteil (ipt) erstellen im Maßstab 1:1 des Zeichnungsausschnitts von Punkt 2.)
5.) Skizze auf Bauteil erstellen, jpeg-Datei als Bild einfügen, via Abhängigkeiten "skalieren"
6.) Funktion Aufkleber nutzen

Bis hier: Alles prima!

7.) In der Baugruppe 2 Darstellungen erzeugen
=> Darstellung 1: Die Baugruppe ohne Papierzeichnung
=> Darstellung 2: Meine Papierzeichnung "alleine"
8.) Ansicht in IDW erzeugen (Darstellung 1) => nicht schattiert
9.) Überlagerungsansicht in IDW erzeugen (Darstellung 2) => schattiert

Bis hier: Fast alles prima!
In der IDW ist das weiße Blatt so, wie es eben in der IDW ausschaut, und die Überlagerungsansicht zeigt meine „Papierzeichnung“, jedoch grau hinterlegt.

10.) PDF erzeugen, erhofftes Ergebnis:

Die IDW wird "weiß mit schwarzen Linien" erzeugt inkl. (!) meiner "darin befindlichen Papierzeichnung“
(der Scan übrigens ebenfalls "weißes Blatt mit schwarzen Linien" ).

Leider ist jedoch das Ergebnis:
Die IDW wird als "weißes Blatt mit schwarzen Linien" erzeugt, meine "darin befindliche" Papierzeichnung ist grau hinterlegt.

Getestet:
Rechtsklick auf das Bild in der IPT-Skizze und in den Bildeigenschaften die Transparenz auf "Maske verwenden" => Da wird die Zeichnung einigermaßen okay "freigestellt", sowie:
Das Bauteil selbst auf RAL9016 weiß gestellt.

Das Ergebnis bleibt gleich!

Alternativ dachte ich, ein Flächenmodell anstatt eines Volumens zu erzeugen.
Leider funktioniert das auch nicht.

Weiß jemand, was ich falsch mache??

Grüße, 68er

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

https://ww3.cad.de/foren/ubb/Forum50/HTML/026867.shtml

vielleicht hilft dir der Beitrag. kann aber nicht sagen ob er auf dein Problem zutrifft.

MfG MacFly

------------------
- - - der Erleuchtung ist es egal wie du Sie erlangst - - -
- - - Wir leben alle unter demselben Himmel, aber wir haben nicht alle denselben Horizont - - - (K. Adenauer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

für so was würde ich ein pdf to dxf nutzen

dann mit einem Inventor dwg und XRef übereinanderlegen. (sorry ist nur kurz geschrieben) geht ziemlich gut. Hatte dies mal hier im Forum erklärt wie man 2D AutoCad und 3D Ansichten aus Inventor mit einander kombiniert übereinanderlegen kann.

so würde ich das machen. herzlich sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo freierfall,
vielen Dank für die Antwort.

Ja, das ist eine Alternative, die ich auch in Betracht gezogen habe.

Allerdings hat man dann diese zusätzlichen Arbeiten in AutoCAD, die ggf. dann (durch wen auch immer) zusätzlich manipuliert werden können.
Und eine Datei mehr (PDM).

Sind gewiss Argumente, über die man reden kann, aber:
IPTs => IAM => IDW => PDF wäre mein Favorit.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von 68ermustang:
....
Allerdings hat man dann diese zusätzlichen Arbeiten in AutoCAD, die ggf. dann (durch wen auch immer) zusätzlich manipuliert werden können.
Und eine Datei mehr (PDM). ...

---

1. Punkt ja man muss teilweise mit AutoCad Arbeiten
2. nein es bleibt eine Zeichnung eben keine idw sondern eine InventorDWG. Man arbeitet nur in dieser einen sowohl im AutoCad als im Inventor.

herzlich Sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gibt es eine Möglichkeit, die IDW in eine InventorDWG zu konvertieren?
Die IDW ist mittlerweile schon weit voran geschritten.
(der teilweise "graue Hintergrund" ist nicht ganz so schön, aber auch nicht allzu tragisch).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, im Kopie speichern und Kopie speichern unter Dialog kannst du problemlos und ohne Verluste die IDW als eine Inventor DWG speichern ...

------------------
- - - der Erleuchtung ist es egal wie du Sie erlangst - - -
- - - Wir leben alle unter demselben Himmel, aber wir haben nicht alle denselben Horizont - - - (K. Adenauer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin

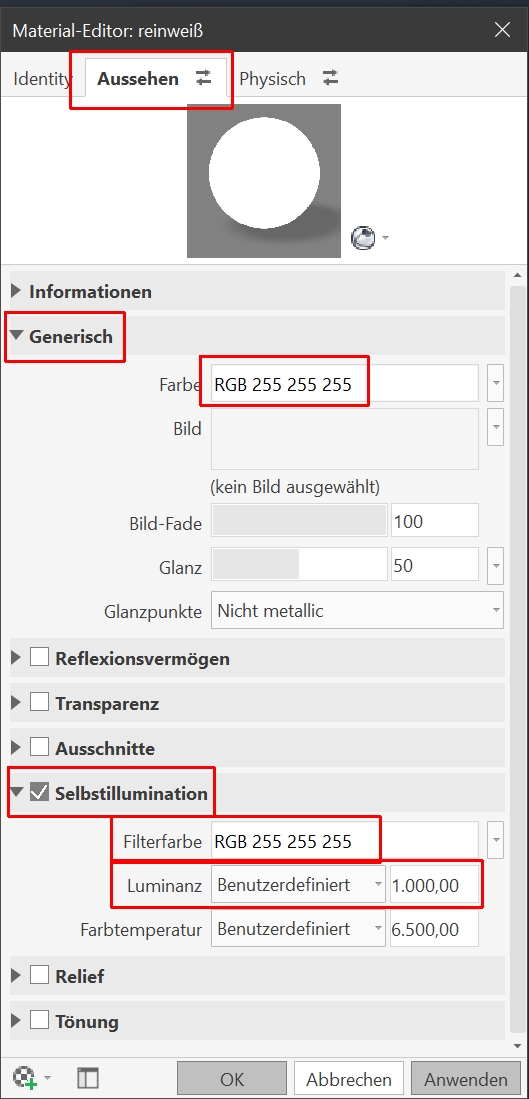

Probier mal den Beleuchtungsstil in den Dokumenteinstellungen auf "Zwei Leuchten" umzustellen. Zusätzlich legst du im Bauteil ein neues lokales Material (Name egal) und setzt die Einstellungen wie im Bild. Geht's dann?

EDIT: Ich glaub den Beleuchtungsstil kann man auf Vorgabe lassen.

------------------
MfG
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

[...] ein neues lokales Material (Name egal) und setzt die Einstellungen wie im Bild. Geht's dann? [...]

JA!!!
Genial :-)
Besten Dank!!
