Hallo!

Ich hoffe, dass alle einen tollen Start in die Woche hattet. Ich bin neu von SolidWorks zu Inventor gewechselt und gerade dabei, einige Zeichnungen zu erstellen. Bei einer Zeichnung für einen rotationssymetrischen Körper, eine Art Hülse, habe ich die verschiedenen Durchmesser bemaßt. Die Maße verteilen sich über die ganze Länge des Körpes.
Ich will jetzt die ganzen Maße linksbündig zueinander ausgerichtet haben.

Meine Kollegen konnten mir nicht weiterhelfen dabei. Die nutzen nur ein Notbehelf, indem sie mit einer Skizze eine Linie ziehen, die Maße per Hand an die Linie ziehen und die Linie wieder löschen. Da muss es doch etwas Eleganteres geben...

Vielen Dank schon mal für die Hilfe.

------------------
--------------
Viele Grüße aus Berlin!

Lukas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 11279
Registriert: 25.02.2004

Hier könnte ihre Werbung stehen!

erstellt am: 08. Mai. 2023 14:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tangrion 10 Unities + Antwort hilfreich

der Befehl "Anordnen" im 2. Reiter der Zeichnung.
Funktioniert unterschiedlich ob zuerst Befehl wählen oder Bemassungen mit Fenster wählen.

https://help.autodesk.com/view/INVNTOR/2022/DEU/?guid=GUID-E4C79581-84E0-498B-9379-6B6771FB4186

Und dann gibts dort noch die Basislinienbemassung und das Kettenmaß als Satz oder individuell ...

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

freierfall
Ehrenmitglied V.I.P. h.c.
Techniker



Sehen Sie sich das Profil von freierfall an!   Senden Sie eine Private Message an freierfall  Schreiben Sie einen Gästebucheintrag für freierfall

Beiträge: 11582
Registriert: 30.04.2004

WIN10 64bit, 32GB RAM
IV bis 2022

erstellt am: 08. Mai. 2023 14:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tangrion 10 Unities + Antwort hilfreich




Ja das geht du schiebst via Hand alle deine gewünschten Durchmesser nach links. Dann wählst du die aus und RMT und Bemaßung anordnen. Muss halt sinnvoll konfiguriert sein

Du kannst auch den Auswahlfilter auf Durchmesserbemaßung einstellen und dies so einfach und schnell auswählen

Was SWX nicht kann ist diese andere Bemaßung. Mittelinie und Aussenkante auswählen und RMT dort ein wenig suchen und Durchmesser anschalten

reicht Dir das so aus? herzlich Sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tangrion
Mitglied
Ingenieur


Sehen Sie sich das Profil von Tangrion an!   Senden Sie eine Private Message an Tangrion  Schreiben Sie einen Gästebucheintrag für Tangrion

Beiträge: 42
Registriert: 04.09.2015

SolidWorks 2012 SP5.0
SolidWorks 2019 SP3.0
Inventor 2023

erstellt am: 09. Mai. 2023 07:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Morgen! Danke für die Antworten!

Ich kann hier scheinbar keine Bilder hochladen...

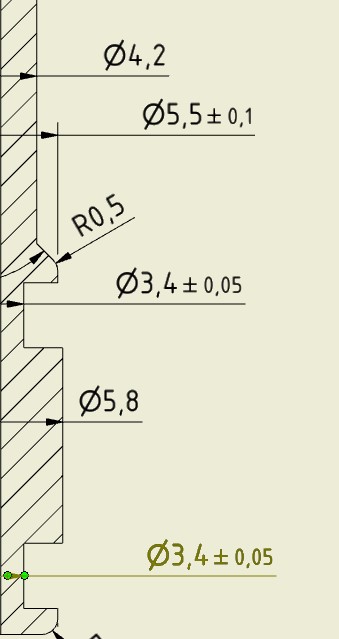

Leider führt der Befehl "Anordnen" nicht zu dem Ergebnis, das ich mir erhofft hatte. Der bündelt gleich die ganzen Maße zusammen. In deinem Beispiel, freierfall, wäre die beiden Maße nun rechts des Körpers gebündelt.

Ich hab schon etwas weiter recherchiert und scheinbar gibt es in diesem Kontext keine Möglichkeit, Maße nur in einer Dimension zueinander auszurichten. Zumindest nicht so, wie ich mir das erhofft habe. Ist ja auch nicht weiter dramatisch.

Ich wünsche noch ein schöne Restwoche!


------------------
--------------
Viele Grüße aus Berlin!

Lukas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 11279
Registriert: 25.02.2004

Hier könnte ihre Werbung stehen!

erstellt am: 09. Mai. 2023 09:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tangrion 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Tangrion:
Ich kann hier scheinbar keine Bilder hochladen...

doch, das geht.
Ev. Fehlermeldung wegklicken, dann kommts mit

(in diesem Fall stimmt sogar das scheinbar  )

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tangrion
Mitglied
Ingenieur


Sehen Sie sich das Profil von Tangrion an!   Senden Sie eine Private Message an Tangrion  Schreiben Sie einen Gästebucheintrag für Tangrion

Beiträge: 42
Registriert: 04.09.2015

SolidWorks 2012 SP5.0
SolidWorks 2019 SP3.0
Inventor 2023

erstellt am: 09. Mai. 2023 12:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Gleich mal testen...

"Hmmm...diese Seite ist leider nicht erreichbar", wenn ich einen Anhang hochladen will.

liegt vielleicht an den Einstellungen hier in der Firma.
------------------
--------------
Viele Grüße aus Berlin!

Lukas

[Diese Nachricht wurde von Tangrion am 09. Mai. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tangrion
Mitglied
Ingenieur


Sehen Sie sich das Profil von Tangrion an!   Senden Sie eine Private Message an Tangrion  Schreiben Sie einen Gästebucheintrag für Tangrion

Beiträge: 42
Registriert: 04.09.2015

SolidWorks 2012 SP5.0
SolidWorks 2019 SP3.0
Inventor 2023

erstellt am: 09. Mai. 2023 13:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Jetzt ist es ja doch da! Sehr gut. Also, ich will diese fünf Durchmesserbemaßungen einfach vertikal zueinander haben, also linksbündig oder so. Dabei sollen sie nicht horizontal verschoben werden. Geht das, gibt es so einen Befehl, mit dem ich die Maße nur eindimensional ausrichten kann?

------------------
--------------
Viele Grüße aus Berlin!

Lukas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lothar Boekels
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau und CAD-Trainer



Sehen Sie sich das Profil von Lothar Boekels an!   Senden Sie eine Private Message an Lothar Boekels  Schreiben Sie einen Gästebucheintrag für Lothar Boekels

Beiträge: 3835
Registriert: 15.02.2001

DELL Precision 7520 Win10Pro-64
Inventor mit Vault Professional 2024
---------------------
Während man es aufschiebt,
verrinnt das Leben.
Lucius Annaeus Seneca
(ca. 4 v. Chr - 65 n. Chr.)

erstellt am: 09. Mai. 2023 14:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tangrion 10 Unities + Antwort hilfreich

Hallo Lukas,

was du möchtest, geht tatsächlich nicht.
Was du tun kannst ist das mit der Linie, aber da richtest du das Maß auch nur nach Augenmaß aus. Dann kannst du dir auch ein Lot über den Bildschirm hängen.

------------------
mit freundlichem Gruß
aus der Burggemeinde Brüggen
Lothar Boekels

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
